Serwonapęd zębatkowy planetarny Quattro ZTRS-PHQ-EZ Stober łożyskowany

Serwonapęd zębatkowy planetarny Quattro ZTRS-PHQ-EZ Stober łożyskowany

Opracowany przez firmę STOBER przykręcany uchwyt łożyska nośnego z żebrami usztywniającymi na wewnętrznym konturze po raz pierwszy umożliwia wykorzystanie pełnego momentu obrotowego przekładni w napędzie zębatkowym. Pozwala to również na optymalizację gęstości mocy i sztywności.

ZTRS, czyli napędy zębate z silnikami serwo synchronicznymi, idealnie nadają się do osi posuwu obrabiarek, maszyn laserowych i wysoce dynamicznych i precyzyjnych systemów manipulacyjnych.

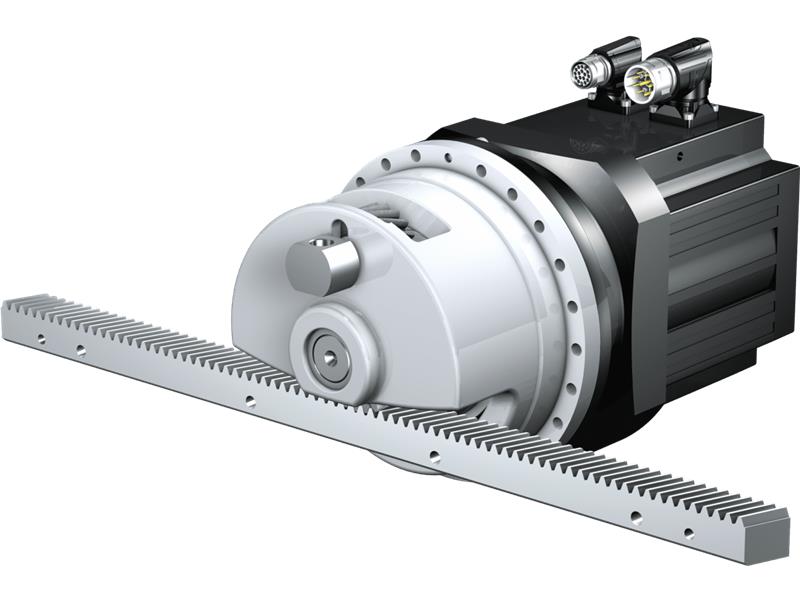

Modułowa listwa, podparte i łożyskowane koło zębate ZTRS z przekładnią planetarną Quattro PHQ i serwosilnikiem EZ.

• W zakresie mocy 5,0 - 16,0 kW.
• Zakres przełożeń 96:1 - 420:1.
• Luz liniowy 70 mikrometrów.
• Moduł 8.
• Liczba zębów 19.
• Siły posuwu max. 107 - 124 kN.
• Prędkości liniowe max. 0,09 - 0,26 m/s.
• 5 klasa jakości uzębienia.
• Opcjonalnie zredukowane bicie promieniowe ≤ 10 µm,  z enkoderem, resolwerem, max. 2 hamulce bezpieczeństwa, wentylator, zredukowany luz liniowy.
• Jednokablowy serwosilnik EZ z enkoderem absolutnym EnDat 3.0
• W komplecie serwonapęd ze sterownikiem ruchu jedno-osiowym SB6, SD6, dwu-osiowym SC6, wielo-osiowym SI6.
