SEW SERWOPRZEKŁADNIE STOŻKOWE BSF

Najwyższy wymiar precyzji, momentu obrotowego i siły poprzecznej: urządzenie stożkowe o zredukowanym luzie.

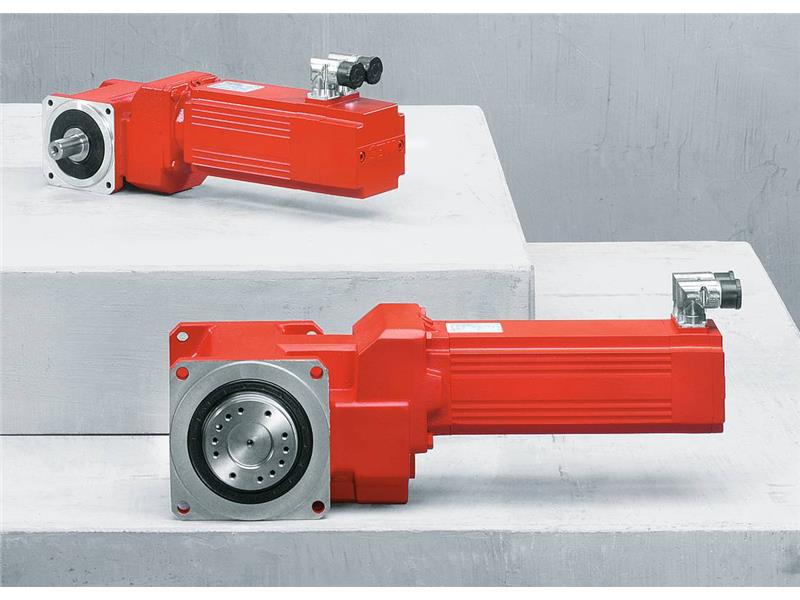

Serwoprzekładnie stożkowe BSF

Przekładnie stożkowe serwo BSF o zredukowanym luzie przystosowane są do eksploatacji z momentami obrotowymi w zakresie 40 ... 1500 Nm. Dopuszczalne wartości momentu przyspieszania wyraźnie przekraczają te wartości.

Kątowe serwoprzekładnie dostępne są standardowo w 5 różnych wersjach:

• BSF: wałek pełny
• BSKF: wałek pełny z połączeniem wpustowym
• BSBF: wałek zakończony kołnierzem (EN ISO 9409)
• BSHF: wał drążony z tarczą skurczową
• BSAF: wałek drążony z połączeniem wpustowym (przekładnia nasadzana)

Wszystkie wersje wyposażone są w kołnierz mocujący B5, opcjonalnie w mocowanie na łapach i w ramię reakcyjne. Dzięki temu, jednostki napędowe mogą być zawsze integrowane optymalnie z poszczególnymi aplikacjami. Skośne uzębienie walcowego członu wejściowego w połączeniu z członem hipoidalnym zapewnia przełożenia, które pokrywają szeroki zakres przełożeń przy jednostopniowych przekładniach zębatych stożkowych i hipoidalnych jak również jednostopniowych przekładniach ślimakowych. Luz obwodowy pozostaje przy tym bez zmian w całym okresie żywotności przekładni.
