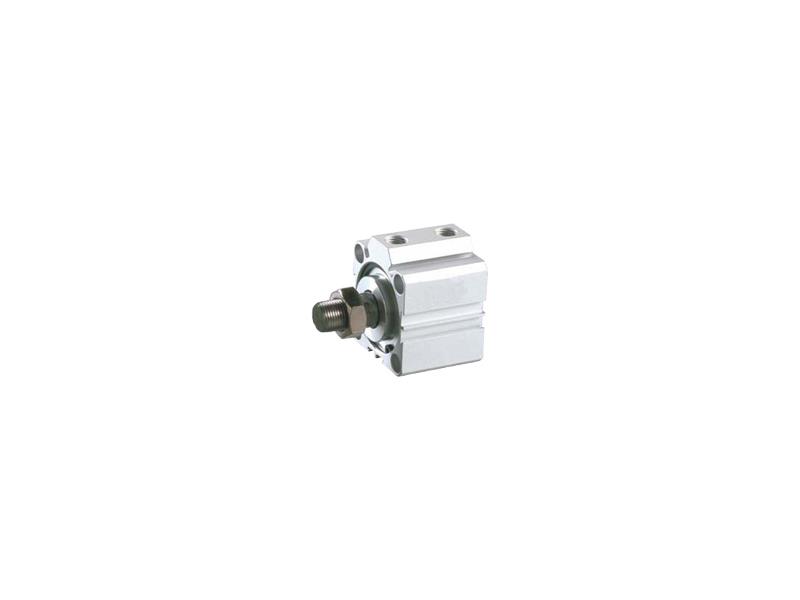

Siłowniki pneumatyczne krótkiego skoku

Siłowniki serii TGN są dostępne w 10 różnych średnicach tłoka. Kompaktowa budowa umożliwia ich zabdowę w bardzo ograniczonych przestrzeniach.

Dzięki zwartej konstrukcji i wytrzymałości, znajdują zastosowanie jako elementy pozycjonujące i blokujące.

Seria TGN: φ 12 – 16 – 20 – 25 – 32 – 40 – 50 – 63 – 80 – 100 podwójnego działania

Seria TGTN: φ 12 – 16 – 20 – 25 – 32 – 40 pojedynczego działania – ciągnący

Seria TGSN: φ 12 – 16 – 20 – 25 – 32 – 40 pojedynczego działania – pchający

Rodzaj konstrukcji kompaktowe, profil aluminiowy
Działanie pojedynczego i podwójnego działania
Materiały profil – aluminium,
tłoczysko – stal nierdzewna lub stal chromowana
uszczelki – poliuretan
Zakres skoków podwójnego działania
φ 12 – 16 do 60 mm
φ 20 – 25 do 110 mm
φ 32 – 40 – 50 do 90 mm
φ 63 – 80 – 100 do 130 mm
pojedynczego działania
φ 12 – 16 – 20 – 25 – 32 – 40 do 30 mm

Zakres temperatur 0°C ÷ 80°C (dla suchego powietrza -20°C)
Ciśnienie pracy 1 ÷ 10 bar (podwójnego działania); 2 ÷ 10 bar (pojedynczego działania)
Prędkość ruchu do 500 mm/sek (bez obciążenia)
