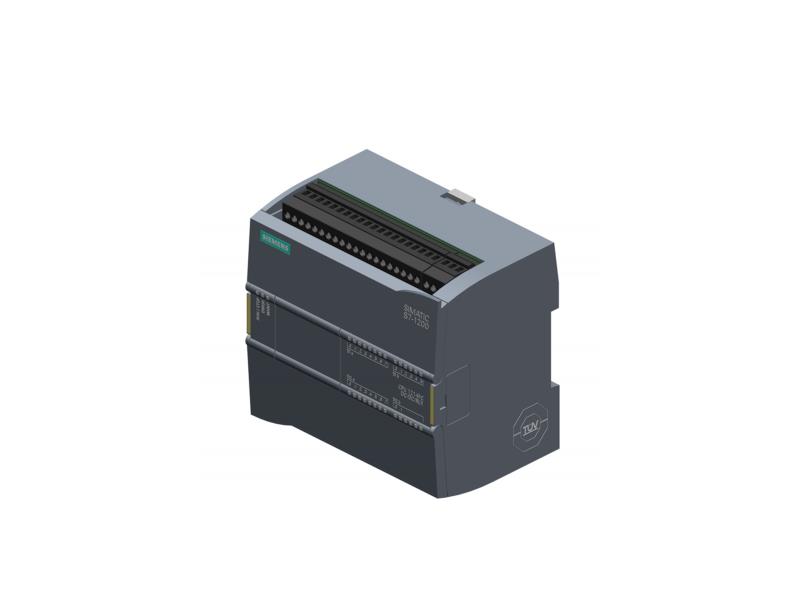

Simatic S7-1200 1214FC 6ES7214-1HF40-0XB0
- Producent:
- Siemens
- Numer katalogowy:
- 6ES7214-1HF40-0XB0
Informacje ogólne
Oznaczenie typu produktu CPU 1214FC DC / DC / Relay
Wersja oprogramowania układowego V4.2
Inżynieria z
? Pakiet programowania STEP 7 V14 lub wyższy
Napięcie zasilania
Wartość znamionowa (DC)
? 24 V DC Tak
dopuszczalny zakres, dolna granica (DC) 20,4 V
dopuszczalny zakres, górna granica (DC) 28,8 V
Napięcie obciążenia L +
? Wartość znamionowa (DC) 24 V
? dopuszczalny zakres, dolna granica (DC) 20,4 V
? dopuszczalny zakres, górna granica (DC) 28,8 V
Prąd wejściowy
Pobór prądu, max. 1 500 mA; max. ze wszystkimi akcesoriami rozszerzającymi
Prąd rozruchowy, max. 12 A; przy 28,8 V DC
I?t 0,5 A? ? s
Prąd wyjściowy
dla magistrali backplane (5 V DC), max. 1 600 mA; Max. 5 V DC dla SM i CM
Zasilanie enkodera
Zasilanie enkodera 24 V.
? 24 V L + minus 4 V DC min.
Utrata mocy
Strata mocy, typ. 12 W
Pamięć
Pamięć robocza
? zintegrowany 125 KB
? rozszerzalny Nie
Załaduj pamięć
? zintegrowany 4 Mbyte
? Wtyczka (karta pamięci SIMATIC), max. z kartą pamięci SIMATIC
Kopia zapasowa
? obecny Tak
? bezobsługowe Tak
? bez baterii Tak
Czasy przetwarzania procesora
dla operacji bitowych, typ. 0,08 ?s; / instrukcja
dla operacji na słowa, typ. 1,7 ?s; / instrukcja
dla arytmetyki zmiennoprzecinkowej, typ. 2,3 ?s; / instrukcja
Bloki CPU
Liczba bloków (łącznie) DB, FC, FB, liczników i timerów. Maksymalna liczba
bloki adresowalne mają zakres od 1 do 65535. Nie ma
ograniczenie, można wykorzystać całą pamięć roboczą
OB
? Numer, max. Ograniczona tylko pamięcią RAM dla kodu
Obszary danych i ich trwałość
Przestrzenny obszar danych (w tym timery, liczniki, flagi),
max.
10 kilobajtów
Flaga
? Numer, max. 8 kilobajtów; Obszar adresu pamięci o wielkości bitu
Dane lokalne
? według klasy priorytetu, max. 16 kilobajtów; Klasa priorytetowa 1 (cykl programu): 16 KB, klasa priorytetu 2
do 26: 6 KB
Obszar adresu
Przetwarzaj obraz
? Wejścia, regulowane 1 kilobajt
? Wyjścia, regulowane 1 kilobajt
Konfiguracja sprzętu
Liczba modułów na system, max. 3 komunik. moduły, 1 tablica sygnałowa, 8 modułów sygnałowych
Pora dnia
Zegar
? Zegar sprzętowy (w czasie rzeczywistym) Tak
? Czas tworzenia kopii zapasowej 480 godzin; typowy; 12 dni min. w 40 ° C
? Odchylenie na dzień, max. ? 60 s miesięcznie
Wejścia cyfrowe
Liczba wejść cyfrowych 14
? z których wejść użytecznych dla technologii
Funkcje
6; HSC (High Speed ??Counting)
Wejście źródło / zlew Tak
Liczba jednocześnie sterowanych wejść
wszystkie pozycje montażowe
- do 40 ° C, max. 14; 14 wejść w 55 ° C w poziomie lub 45 ° C w pionie
Napięcie wejściowe
? Wartość znamionowa (DC) 24 V; DC o nominalnej wartości 4 mA
? dla sygnału ?0? 5 V DC przy 1 mA
? dla sygnału ?1? 15 V DC przy 2,5 mA
Prąd wejściowy
? dla sygnału ?1?, typ. 4 mA; nominalny
Opóźnienie wejścia (dla wartości znamionowej napięcia wejściowego)
dla standardowych wejść
- parametryzowalne 0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 ?s; 0,05 / 0,1
/ 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 ms
- od ?0? do ?1?, min. 0,1 ?s
- od ?0? do ?1?, max. 20 ms
dla wejść przerwań
- parametryzowalny Tak
dla funkcji technologicznych
- parametryzowalne Tak; Jedna faza: 3 @ 100 kHz i 3 @ 30 kHz, różnica: 3 @
80 kHz i 3 @ 30 kHz
Długość kabla
? ekranowany, max. 500 m; 50 m dla funkcji technologicznych
? nieekranowany, max. 150 m; Dla funkcji technologicznych: Nie
Wyjścia cyfrowe
Liczba wyjść cyfrowych 10
Wyjścia przekaźnikowe
? Liczba wyjść przekaźnikowych 10
Wejścia analogowe
Liczba wejść analogowych 2
Zakresy wejściowe
? Napięcie Tak
Zakresy wejściowe (wartości znamionowe), napięcia
? 0 do +10 V Tak
? Rezystancja wejściowa (0 do 10 V) ? 100 k?
Długość kabla
? ekranowany, max. 100 m; skręcone i ekranowane
Wyjścia analogowe
Liczba wyjść analogowych 0
Zakresy wyjściowe, prąd
? 0 do 20 mA Tak
Generowanie wartości analogowych dla wejść
Integracja i czas konwersji / rozdzielczość na kanał
? Rozdzielczość z overrange (bit ze znakiem),
max.
10 bitów
? Czas integracji, parametryzowalny Tak
? Czas konwersji (na kanał) 625 ?s
Koder
Podłączane enkodery
? Czujnik 2-przewodowy Tak
1. Interfejs
Typ interfejsu PROFINET
Fizyka Ethernet
Pojedynczo Tak
automatyczne wykrywanie szybkości transmisji Tak
Autonegocjacja Tak
Autokrzyżowanie Tak
Typy interfejsów
? Liczba portów 1
? zintegrowany przełącznik nr
Protokoły
? PROFINET IO Controller Tak
? PROFINET IO Device Tak
? Komunikacja SIMATIC Tak
? Otwarta komunikacja IE Tak
? Serwer WWW Tak
? Redundancja mediów Nie
PROFINET IO Controller
? Szybkość transmisji, max. 100 Mbit / s
Usługi
- Komunikacja PG / OP Tak
- S7 routing Tak
- Tryb izochroniczny Nie
- Otwarta komunikacja IE Tak
- IRT Nie
- Nr MRP
- Nr MRPD
- PROFIenergy Nie
- Priorytetowe uruchamianie Tak
- Liczba urządzeń IO z priorytetem
uruchomienie, max.
16
- Liczba podłączalnych urządzeń IO, max. 16
- Liczba podłączalnych urządzeń IO dla RT,
max.
16
- z czego w linii, max. 16
- Aktywacja / dezaktywacja urządzeń IO Tak
- Liczba urządzeń IO, które mogą być jednocześnie włączone / wyłączone, max. 8
- Aktualizacja czasu Minimalna wartość czasu aktualizacji zależy również od zestaw komunikacyjny dla PROFINET IO, na numer
urządzeń IO i ilość skonfigurowanych danych użytkownika.
PROFINET IO Device
Usługi
- Komunikacja PG / OP Tak
- S7 routing Tak
- Tryb izochroniczny Nie
- Otwarta komunikacja IE Tak
- IRT Nie
- Nr MRP
- Nr MRPD
- PROFIenergy Tak
- Wspólne urządzenie Tak
- Liczba kontrolerów IO ze współużytkowanymi
urządzenie, max. 2
Protokoły
Obsługuje protokół PROFINET IO Tak
PROFIBUS Tak
Interfejs AS Tak; Wymagany CM 1243-2
Protokoły (Ethernet)
? TCP / IP Tak
? DHCP Nie
? SNMP Tak
? DCP Tak
? LLDP Tak
Otwórz komunikację IE
? TCP / IP Tak
- Długość danych, max. 8 kilobajtów
? ISO-on-TCP (RFC1006) Tak
- Długość danych, max. 8 kilobajtów
? UDP Tak
- Długość danych, max. 1 472 bajtów
serwer internetowy
? obsługiwane Tak
? Strony internetowe zdefiniowane przez użytkownika Tak
Dalsze protokoły
? MODBUS Tak
Funkcje komunikacyjne
Komunikacja S7
? obsługiwane Tak
? jako serwer Tak
? jako klient Tak
? Dane użytkownika na zadanie, max. Zobacz pomoc online (komunikacja S7, rozmiar danych użytkownika)
Liczba połączeń
? ogólnie 16; dynamicznie
Sprawdź funkcje uruchamiania
Status / kontrola
? Zmienna statusu / sterowania Tak
? Zmienne Wejścia / wyjścia, bity pamięci, DB, rozproszone I / O, timery,
liczniki
Wymuszanie
? Wymuszanie Tak
Bufor diagnostyczny
? obecny Tak
Ślady
Liczba konfigurowalnych śladów 2
? Rozmiar pamięci na ślad, max. 512 KB
Zintegrowane funkcje
Liczba liczników 6
Częstotliwość zliczania (licznik) max. 100 kHz
Pomiar częstotliwości Tak
kontrolowane pozycjonowanie Tak
Liczba osi pozycjonowania sterowanych pozycją, max. 8
Liczba osi pozycjonowania poprzez kierunek impulsu
berło
Do 4 z SB 1222
Regulator PID Tak
Liczba wejść alarmowych 4
EMC
Odporność na zakłócenia przed rozładowaniem elektryczności statycznej
? Odporność na zakłócenia przed rozładowaniem
elektryczność statyczna wg. zgodnie z IEC 61000-4-2
tak
- Napięcie testowe przy wylocie powietrza 8 kV
- Napięcie testowe przy rozładowaniu styków 6 kV
Odporność na zakłócenia na zakłócenia przewodowe
? Odporność na zakłócenia na przewodach zasilających wg. do
IEC 61000-4-4
tak
? Odporność na zakłócenia na kablach sygnałowych wg. do
IEC 61000-4-4
tak
Odporność na zakłócenia przeciw skokom napięcia
? na liniach zasilających wg. zgodnie z IEC 61000-4-5 Tak
Odporność na zakłócenia przeciwko przewodzonym zmiennym zakłóceniom indukowanym przez pola o wysokiej częstotliwości
? Odporność na zakłócenia przeciwko wysokiej częstotliwości
promieniowanie wg. zgodnie z IEC 61000-4-6
tak
Emisja zakłóceń radiowych wg. zgodnie z EN 55 011
? Limit klasy A, do stosowania w obszarach przemysłowych Tak; Grupa 1
? Limit klasy B, do stosowania na terenach mieszkalnych Tak; Gdy stosowane są odpowiednie środki w celu zapewnienia zgodności
z ograniczeniami dla klasy B zgodnie z EN 55011
Normy, aprobaty, certyfikaty
Znak CE Tak
Zatwierdzenie UL Tak
cULus Tak
Zatwierdzenie FM Tak
RCM (dawniej C-TICK) Tak
Zatwierdzenie KC Tak
Zatwierdzenie morskie Tak
Najwyższa klasa bezpieczeństwa osiągalna w trybie bezpieczeństwa
? Poziom wydajności zgodnie z ISO 13849-1 PLe
? SIL wg. zgodnie z IEC 61508 SIL 3
Warunki otoczenia
Temperatura otoczenia podczas pracy
? min. 0 ° C
? max. 55 ° C
? montaż poziomy, min. 0 ° C
? montaż poziomy, max. 55 ° C
? instalacja pionowa, min. 0 ° C
? instalacja pionowa, max. 45 ° C
Temperatura otoczenia podczas przechowywania / transportu
? min. -40 ° C
? max. 70 ° C
Ciśnienie powietrza wg. zgodnie z IEC 60068-2-13
? Przechowywanie / transport, min. 660 hPa
? Przechowywanie / transport, max. 1 139 hPa
Wilgotność względna
? Działanie, max. 95%; brak kondensacji
Wibracje
? Odporność na wibracje podczas pracy do
IEC 60068-2-6
2 g (m / s?) do montażu na ścianie, 1 g (m / s?) szyny DIN
? Działanie, testowane zgodnie z IEC 60068-2-6 Tak
Testowanie wstrząsów
? testowany zgodnie z IEC 60068-2-27 Tak; IEC 68, część 2-27 pół-sinus: wytrzymałość wstrząsu 15 g (szczyt
wartość), czas trwania 11 ms
Stężenia zanieczyszczeń
? SO2 przy RH <60% bez kondensacji S02: <0,5 ppm; H2S: <0,1 ppm; RH <60% bez kondensacji
Konfiguracja
Programowanie
Język programowania
- LAD Tak; w tym bezpieczne
- FBD Tak; w tym bezpieczne
- SCL Tak
Ochrona know-how
? Ochrona programu użytkownika / ochrona hasłem Tak
? Ochrona przed kopiowaniem Tak
? Blokuj ochronę Tak
Monitorowanie czasu cyklu
? regulowany Tak
Wymiary
Szerokość 110 mm
Wysokość 100 mm
Głębokość 75 mm
Waga, ok. 435 g
