Sprzęgła jednokierunk. (wolnobiegi) wbudowywane

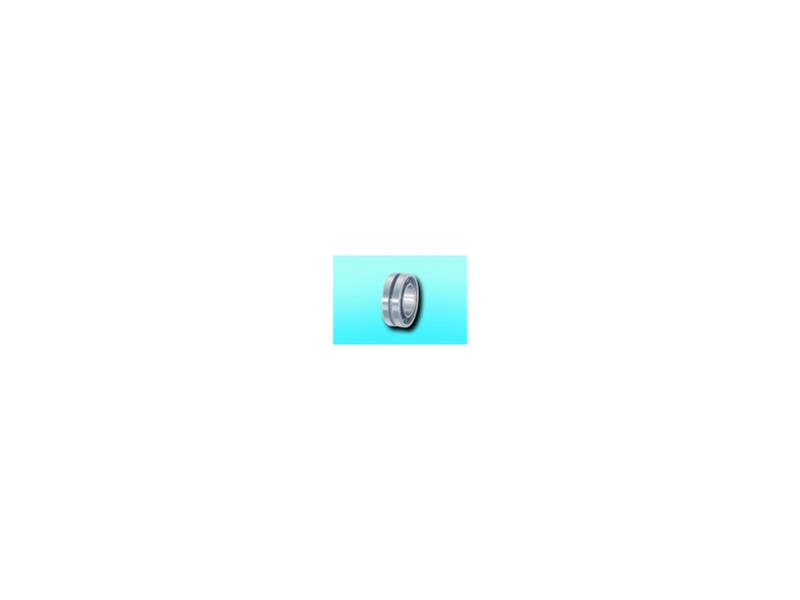

Wbudowywane FDE do połączenia wtłaczanego na pierścieniu zewnętrznym z elementami blokującymi w trzech rodzajach

Właściwości

Wolnobiegi wbudowane FDE z elementami blokującymi odpowiadają wymiarom łożyskom tocznym.

Wolnobiegi te znajdują zastosowanie jako:

- blokada ruchu powrotnego

- sprzęgło jednokierunkowe (rozłącz.)

- wolnobieg taktujący

Rodzaj budowy standardowy i rodzaj ze szlifem P o podwyższonej żywotności i dokładności załączania nie posiadają własnego łożyskowania. W rodzaju standard z łożyskowaniem co drugi element blokujący zastąpiony jest rolką walcową, przez co wolnobieg może przenosić siły promieniowe.

Znamionowy moment obrotowy do 2 400 Nm. Moment przenoszony jest przez pierścień zewn. w połączeniu wtłaczanym.

Otwory do 95 mm.

Przykład zastosowania

Wolnobieg wbudowany FDE 65 CFP w wykonaniu ze szlifem P jako wolnobieg taktujący w napędzie akumulatora sprężynowego odłącznika wysokiego napięcia. Przy rozłączaniu styki odłącznika wysokiego napięcia muszą być rozwarte w ciągu milisekund. To gwałtowne otwieranie uzyskiwane jest przez naprężoną sprężynę. Po ponownym załączeniu włącznika sprężyna musi być ponownie napięta. Odbywa się to przez wał krzywkowy napędzający dwa Wolnobiegi taktujące. Wał akumulatora sprężynowego obracany jest małymi krokami do zadanego kąta. Rozwiązanie z wolnobiegami taktującymi zastępuje przekładnię redukcyjną. Szlif P daje wyższą żywotność i dokładność załączania.
