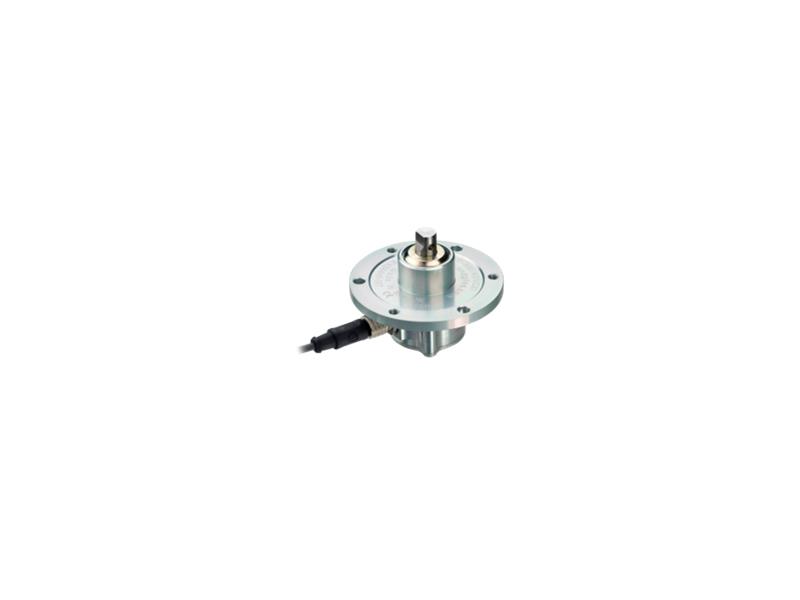

SRH501P i SRH502P – bezkontaktowe, czujnik obrotowe

Bezkontaktowe czujniki obrotowe SRH501P i SRH502P zostały opracowane, aby sprostać surowym wymaganiom eksploatacyjnym w przemysłowych zastosowaniach wykrywania położenia w ciężkich warunkach. Czujnik może być dostarczony z jednym wyjściem (SRH501P) lub podwójnym wyjściem (SRH502P). Oba wyjścia są indywidualnie konfigurowane fabrycznie dla wyjścia analogowego lub cyfrowego oraz wyjścia zgodnego lub przeciwnego do ruchu wskazówek zegara.

SRH501P

Technologia: efekt Halla
Wyjście: analogowe lub PWM
Wejście/Wyjście Konfiguracja: pojedyńcze wyjście
Napięcie zasilania: 5V lub 9-30V
Częstotliwość PWM: 244Hz, 500Hz lub 1kHz ±20%
Rozdzielczość: 12 bitowy zakres pomiarowy
Zakres pomiaru: 20-360° w odstępach co 1°
Temperatura pracy: -40°C do 140°C
Liniowość: ±0.4%
Oczekiwana żywotność: 10 mln cykli
Uszczelnienie: IP68 lub IP69K

SRH502P

Technologia: efekt Halla
Wyjście: analogowe lub PWM
Wejście/Wyjście Konfiguracja: podwójne wyjście
Napięcie zasilania: 5V lub 9-30V
Częstotliwość PWM: 244Hz, 500Hz lub 1kHz ±20%
Rozdzielczość: 12 bitowy zakres pomiarowy
Zakres pomiaru: 20-360° w odstępach co 1°
Temperatura pracy: -40°C do 140°C
Liniowość: ±0.4%
Oczekiwana żywotność: 10 mln cykli
Uszczelnienie: IP68 lub IP69K

Specyfikacja może się różnić w zależności od konfiguracji czujnika.
