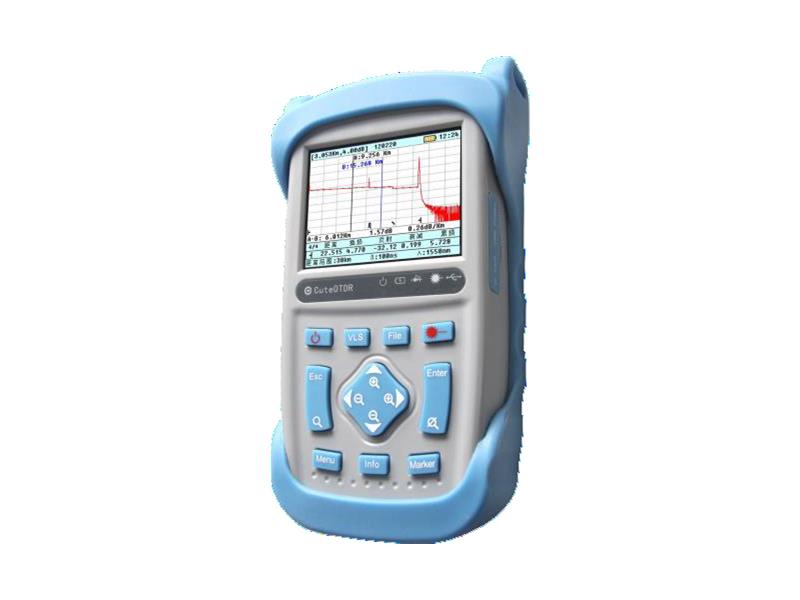

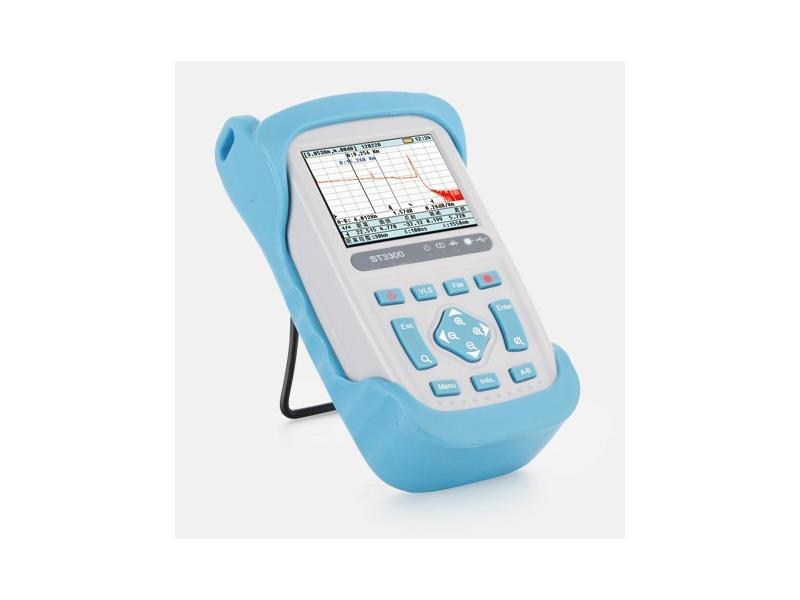

ST3300 Senter OTDR Reflektometr optyczny
Reflektometr optyczny OTDR Senter ST3300
Producent:
Senter
Numer katalogowy:
ST3300

Profesjonalna instrukcja obsługi w języku polskim.

ST3300 jest unikatowym przyrządem przeznaczonym do budowy i konserwacji sieci telekomunikacyjnych i CATV. ST3300 może być szeroko używany podczas testów przy budowie, przeglądach oraz podczas napraw wszystkich systemów światłowodowych. Porównując z typowymi OTDR-ami, ST3300 jest bardziej kompaktowy i łatwiejszy do użycia w terenie.

ST3300 jest kompaktowy i lekki, dzięki czemu jest bardzo wygodny do przenoszenia. Informacja o zdarzeniach prezentowana jest na 3,5" kolorowym wyświetlaczu TFT. Przyrząd posiada funkcję gromadzenia danych pomiarowych. Wyniki pomiarów mogą być przesyłane do PC poprzez interfejs USB lub przenoszone poprzez kartę pamięci SD, aby ułatwić późniejszą analizę wyników, archiwizację i wydruki.

Cechy szczególne:

- Poręczna, lekka i kompaktowa konstrukcja
- Odporny na wstrząsy, dodatkowa osłona chroniąca przed uderzeniami
- Unikatowa konstrukcja z przyciskami funkcyjnymi
- Natychmiastowy pomiar, uruchamianie przyrządu w ciągu 3 sekund
- Wąska martwa strefa zdarzenia, ułatwia pomiary patchcordów światłowodowych
- Duża pojemność karty SD
- Kolorowy wyświetlacz LCD TFT 3,5"
- Konstrukcja o małym poborze mocy, akumulator litowy lub zasilanie sieciowe z ładowarki
- Prosta obsługa, nie wymagająca czasochłonnych szkoleń
- Funkcja VFL (wizualna lokalizacja uszkodzenia)
- Wiele typów gniazd, wymienne złącza FC/ST/SC
- Oprogramowanie OTDR Viewer do analizy danych
- Funkcja alarmu obecności światła, zapobiegająca uszkodzeniu przyrządu przez obecność obcego sygnału światła

Specyfikacja OTDR:

- Długość fali: 1310nm i 1550nm
- Typ światłowodu: jednomodowy
- Zakres dynamiczny: (1)
   - ST3300B: 28dB/26dB
   - ST3300C: 32dB/30dB
- Czas trwania impulsu: 10ns/20/50/100/200/500/1000/2000/5000/10000/20000
- Martwa strefa (2)
   < 3m (dla przypadków odbicia)
   < 10m (dla przypadków bez odbicia)
- Dokładność wykrycia tłumienia: ±0,05dB/dB
- Rozdzielczość strat: 0,01dB
- Rozdzielczość próbkowania: 0,16÷5m
- Dokładność pomiaru odległości: (3)­±(1m + 5x10-5 x odległość + odstęp próbkowania
- Maksymalna odległość pomiaru: 1÷120km
- Pojemność pamięci: > 10000 rekordów
- Czas uśredniania: 5s, 15s, 30s, 1min, 2min, 3min
- Wizualna lokalizacja uszkodzenia:
- Długość fali: 650nm
- Najdalsza odległość testu: 5km
- Wyświetalcz: 3,5" kolorowy LCD TFT

Uwagi:
(1) Dynamiczny zakres SNR = 1 maksymalna szerokość impulsu dla czasu uśredniania 3 minuty
(2) Warunki pomiaru martwej strefy: siła odbicia poniżej -45dB, pomiar martwej strefy zdarzenia szerokością impulsów pomiarowych 10ns, pomiar martwej strefy tłumienia impulsem o szerokości 50ns
(3) Nie dotyczy odbić powodowanych przez niejednorodność

Dane ogólne:

- Typy interfejsów:
- Załącze światłowodowe: FC (wymienne ST/SC)/PC
- Łączność: USB/karta SD
- Wymiary: 210x112x67mm
- Waga: 1kg
- Temperatura
   - Pracy: 0°C ÷ +50°C
   - Magazynowania: -20°C ÷ +60°C
- Wilgotność względna: 0% ÷ 95% RH (bez kondensacji)
- Czas pracy akumulatora: >8 godzin

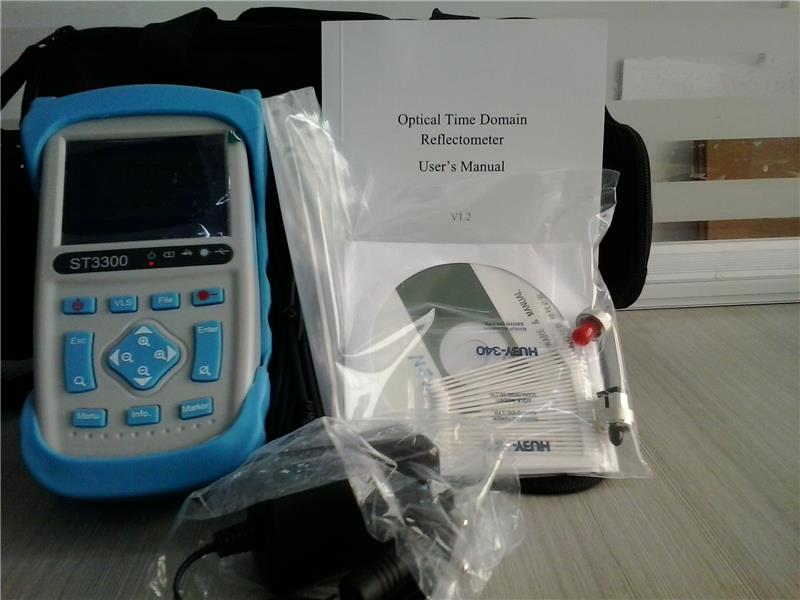

Zawartość zestawu:

- Adapter złącza FC, adapter złącza ST, adapter złącza SC, po 1 szt.
- Kabel USB
- Płyta CD
- Instrukcja obsługi
- Zasilacz/ładowarka
- Certyfikat kalibracji
- Wacik do czyszczenia
- Torba transportowa
