Sterowanie osiami z Saia PCD2/3

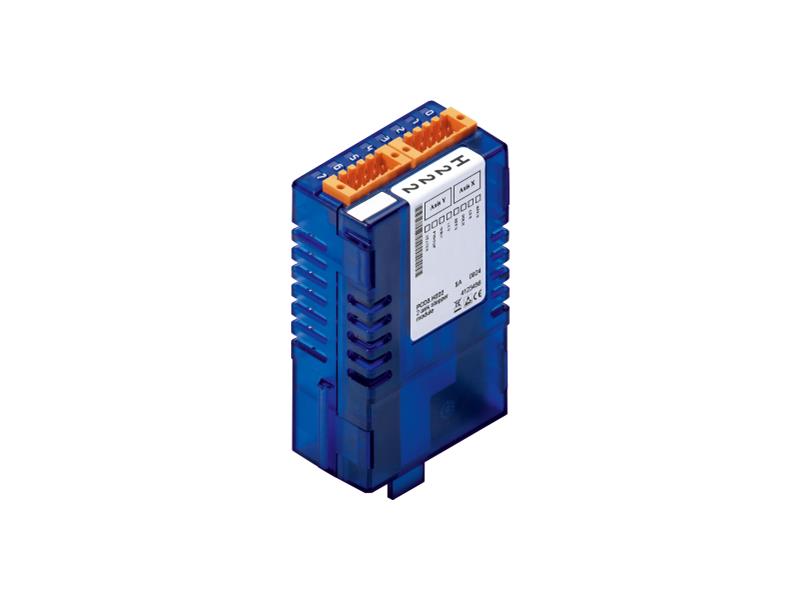

Moduły PCD2/3.H222 przy współpracy ze sterownikami PCD1, PCD2 i PCD3 firmy Saia Burgess Controls umożliwiają precyzyjne sterowanie i monitorowanie pracy dwóch niezależnych osi.

PCD2/3.H222 to ekonomiczne moduły przeznaczone do zabudowy w slotach we/wy sterowników rodzin PCD1 i PCD2 (moduł PCD2.H222) i PCD3 (PCD3.H222).

Najważniejsze dane techniczne:

• 3 wejścia na oś
• Liczba modułów w sterowniku PCD2/3: 63
• Rozdzielczość pozycjonowania: 0...16 777 215 (24 bity)
• Sterowanie w przód i w tył
• Prędkość start – stop: 10...10.000 Hz (krok 1 Hz)
• Sygnał wyjściowy: Impulsowy
• Zakres częstotliwości: 10-20.000 Hz
• Kształt przebiegu przyspieszania/zwalniania: Trapezoidalny i krzywe S
• Napięcie zasilania: 24 VDC (15...32 VDC)
• Pobór prądu: ok. 85 mA wewnętrznie z szyny 5V
• Pobór prądu: 50 VDC pomiędzy PCD a we/wy
• Temperatura pracy: 0...55 °C

Typowe rejony zastosowań:

• maszyny do podawania i montażu,
• ekonomiczne systemy paletyzujące,
• sterowanie pozycją kąta np. w kamerach lub antenach.
