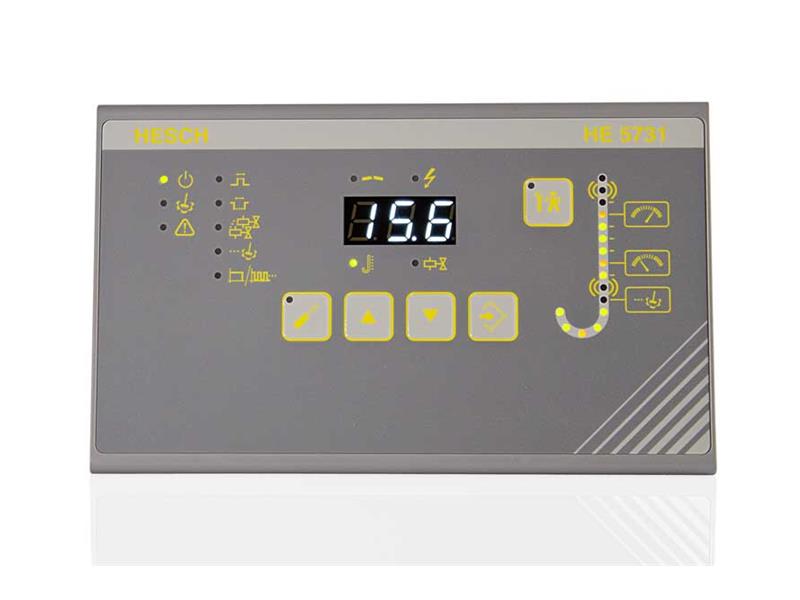

Sterowanie zaworem - HE 5731 (modułowy)

Sterowanie zaworem z oddzielną jednostką obsługową i sterującą.
Idealny do montażu w szafie sterowniczej.
Jednostka podstawowa HE 5731 umożliwia zależne od czasu lub różnicy ciśnień sterowanie 16 zaworami elektromagnetycznymi w systemach odpylania.

Parametryzacja bez użycia menu i programowania
Obsługa za pomocą przycisków membranowych
Intuicyjna obsługa dzięki czytelnym symbolom i wskaźnikowi różnicy ciśnień
Trzycyfrowy wyświetlacz cyfrowy
Bezśrubowa technologia połączeń
Wersja urządzenia dostępna również jako sterownik czasowy

Dzięki trzem jednostkom rozszerzającym można sterować 64 zaworami.
Zawory są aktywowane sekwencyjnie i monitorowane pod kątem przetężenia i przerwania.

Intuicyjna obsługa:
• Niezależne od języka oznaczenia symboli umożliwiają korzystanie z systemu sterowania na całym świecie.
• Czytelny wyświetlacz stanu z diodami LED
• Prosta obsługa bez skomplikowanych struktur menu

Zewnętrzny pomiar różnicy ciśnień
Różnica ciśnień jest mierzona zewnętrznie i przesyłana jako sygnał 4...20 mA do nadrzędnego sterownika (nie dotyczy urządzeń z czystym sterowaniem czasowym).
Sygnał można podłączyć zarówno do urządzenia nadrzędnego, jak i do jednego z modułów rozszerzeń.
Ponadto możliwe jest podłączenie sygnału 4...20 mA np. do zewnętrznego wyświetlacza.
W tym celu wskaźnik jest połączony szeregowo z przetwornikiem różnicy ciśnień (np. HE 5409) zgodnie ze schematem połączeń.
Jeśli konieczna jest izolacja galwaniczna, należy zastosować wzmacniacz izolacyjny (np. HE 501/HE 502).

Wygodna parametryzacja
System sterowania może być parametryzowany za pomocą klawiatury membranowej lub opcjonalnie za pomocą oprogramowania EasyTool Controls.
Dzięki EasyTool Controls zestawy danych parametrów mogą być łatwo i szybko przesyłane do sterownika.
Jest to szczególnie wygodne, gdy wiele sterowników musi być zarejestrowanych z tymi samymi zestawami danych.

Praktyczne:
• Elastyczny montaż dla zredukowanego okablowania
• Modułowa koncepcja HE 5731 pozwala na montaż jednostki sterującej oddzielnie od jednostki operacyjnej.
• Jednostkę sterującą można zamontować w odległości do 100 metrów od jednostki sterującej, tak aby jednostka sterująca znajdowała się w polu widzenia użytkownika.
Oznacza to, że zawsze ma on w zasięgu wzroku wyświetlacz stanu i w razie potrzeby może szybko zareagować.
• Jednostka sterująca z przyłączami zaworów pozostaje blisko zaworów, co znacznie zmniejsza ilość wymaganego okablowania.

Dostępny oddzielnie zestaw połączeniowy z pasującymi dławikami kablowymi oraz wstępnie zmontowane kable z wtyczkami zaworów o różnych długościach są przydatnym dodatkiem do systemu sterowania.
