ZASTOSOWANIE : przepompownie ścieków, wodociągi –napełnianie zbiorników otwartych lub ciśnieniowych
- Producent:
- ELEKTRON, Conti Elektron
1. OPIS UKŁADÓW STEROWANIA

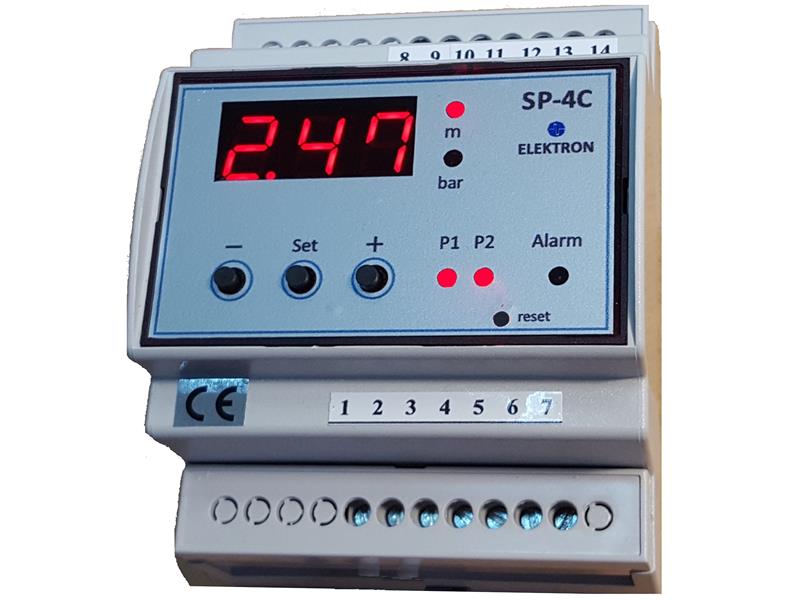

Mikroprocesorowy sterownik pomp jest przeznaczony do sterowania pracą dwóch pomp w następujących aplikacjach :
- przepompownia ścieków sterowana sondą hydrostatyczną + 2 sondy pływakowe dla
poziomów skrajnych
- hydrofornia – sterowanie 2 pomp napełniających zbiornik otwarty, sterowanie
sondą hydrostatyczną,
- hydrofornia – sterowanie 2 pomp napełniających zbiornik ciśnieniowy, sterowanie
przetwornikiem ciśnienia.
Pompy mogą być z rozruchem bezpośrednim, gwiazda/trójkąt ( z dodatkowymi przekaźnikami czasowymi) lub poprzez softstarty.
Zasilanie sterownika 230V, montaż na szynie ( 4 moduły)
FUNKCJE WSPÓLNE DLA PRZEPOMPOWNI ŚCIEKÓW I HYDROFORNI :
sterowanie pomp sekwencyjne - dwa poziomy załączenia , jeden poziom wyłączenia,
praca pomp przemienna,
praca pomp w układzie automatycznym lub ręcznym ( z pominięciem sterownika)
możliwość zmiany pomp po ustawionym czasie ciągłej pracy jednej - ustawiany czas
1....90 minut ( lub wyłączenie tej funkcji),
możliwość odstawienia dowolnej pompy, (np. w czasie serwisowania) jest wtedy pomijana
w algorytmie sterowania,
automatyczne uruchomienie drugiej pompy w przypadku awarii pierwszej,
zabezpieczenie przed równoczesnym rozruchem pomp w przypadku zaniku i powrotu napięcia,
wizualizacja optyczna na płycie czołowej stanu wszystkich wejść i wyjść,
czterofunkcyjne diody stanu pracy pomp P1 ; P2,
dioda alarmu + wyjście przekaźnikowe zwierne – dla stanu awarii dowolnej pompy,
wybór trybu pracy(opróżnianie lub napełnianie),
wybór wielkości wyświetlanej(metry lub bary),
ustawiany zakres sondy hydrostatycznej/przetwornika ciśnienia w zakresie od 1...10m,
lub od 1...10 bar
PRZEPOMPOWNIA ŚCIEKÓW ( WODY) - FUNKCJE ODRĘBNE :
zabezpieczenie przed suchobiegiem dodatkowym pływakiem,
możliwość kontrolowanego wypompowania ścieków poniżej suchobiegu – przy sterowaniu ręcznym z pominięciem sterownika,
stan suchobiegu ( z sondy pływakowej ) sygnalizowany napisem na wyświetlaczu,
Możliwość wykonania ręcznego sterowania pomp z pominięciem sterownika. W przypadku awarii sterownika praca automatyczna jednej lub 2 pomp między dwoma pływakami
( suchobieg i Pmax.) – po ustawieniu przełączników pracy pomp w pozycję „R"
Dodatkowy pływak dla poziomu max. podłączony poza sterownikiem.
HYDROFORNIA – STEROWANIE 2 POMP NAPEŁNIAJĄCYCH ZBIORNIK
– FUNKCJE ODRĘBNE :
zabezpieczenie przed suchobiegiem np. głowicą wkręconą na rurociągu ssawnym,
stan suchobiegu sygnalizowany napisem na wyświetlaczu – jako sonda suchobiegu może być podłączona np. głowica G-3/A ( gwint ½') wkręcona na rurociągu ssawnym.
Oferujmey także szafki sterownicze wykonane na tym sterowniku - dla przepompowni ścieków typu PT-11C ( naścienna) lub PT-1C ( z fundamentem do wkopania)
Promocyjna cena sterownika 758 zł + VAT.
Wiecej informacji + instrukcja + zakup Online na stronie : KLIKNIJ TUTAJ
