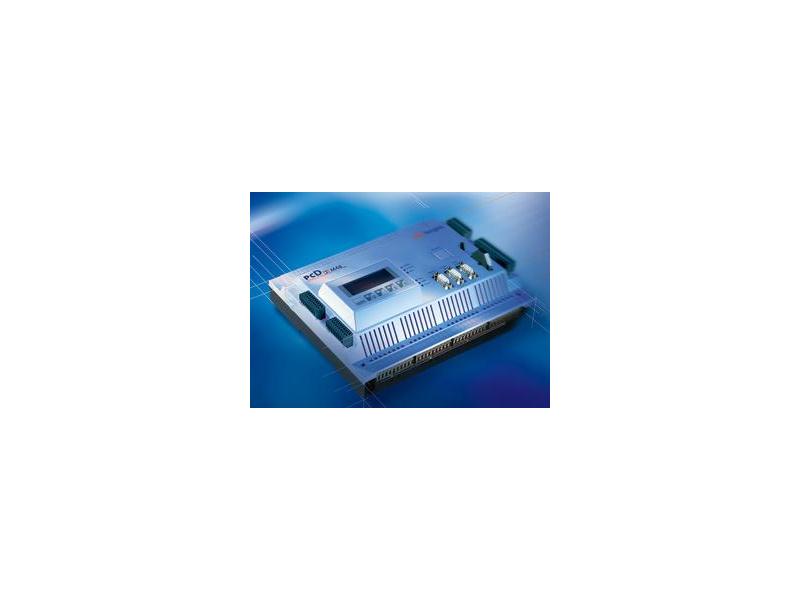

Sterownik o wyjątkowych możliwościach komunikacyjnych - opcjonalnie programowalny pakietem PG5 lub oprogramowaniem STEP7
Sterownik o wyjątkowych możliwościach komunikacyjnych - opcjonalnie programowalny pakietem PG5 lub oprogramowaniem STEP7
Olbrzymie możliwości i nowatorskie funkcjonalności – zintegrowane w module bazowym PCD2.M48x:
· Jednostka centralna CPU o ogromnej mocy przetwarzania (Motorola Coldfire - 230Mips),
· 1 MB pamięci użytkownika (bez dodatkowych kosztów),
· Do 1024 wejść/wyjść,
· Do 8 portów komunikacji szeregowej,
· Zabudowany na płycie głównej interfejs sieci PROFIBUS,
· Dostępne 4 wejścia przerwań,
· Wyposażony w port USB z myślą o przyszłych zastosowaniach
· Otwartość i pewność komunikacji: EtherNet TCP/IP, serwer OPC, web-server, ISDN itd.
· Rozszerzenia systemu operacyjnego o dedykowane funkcje i moduły dostosowane do określonych potrzeb klienta (operating system extensions).

Co warto wiedzieć o sterowniku PCD2.M48x firmy SAIA-Burgess:

Szybka jednostka centralna CPU z nowym mikroprocesorem Coldfire (cf5407)
· Moc przetwarzania 50 razy większa niż wcześniejszych wersji PCD2
· Idealnie przygotowany do pracy jako sterownik centralny w instalacjach o dużej ilości modułów zdalnych wejść/wyjść
· Programowanie z wykorzystaniem wygodnego pakietu graficznego.

System operacyjny SAIA®PCD
· Możliwość przenoszenia oprogramowania pomiędzy sterownikami całej rodziny PCD.
· Krótki czas reakcji osiągnięty dzięki wyjątkowemu zestawowi instrukcji, efektywnym trybom adresowania, bezpośredniemu dostępowi do wejść/wyjść i wielu innym funkcjom,
· Otwarta architektura i łatwość przyszłego dostosowania do nowych potrzeb gwarantuje bezpieczeństwo poniesionych inwestycji.

Cechy systemu operacyjnego sterowników PLC serii xx7
· Bezpośrednie wykorzystanie, bez dodatkowych konwersji, programów napisanych w STEP®7.
· Programowanie sterownika pakietem STEP®7 firmy Siemens®.
· Zwiększenie możliwości systemu dzięki nowym funkcjom SFC/SFB dodanym przez firmę SAIA® .
· Rozszerzenia systemu operacyjnego dla dedykowanych aplikacji

Do 8 interfejsów komunikacji szeregowej oraz port USB
· Opcjonalnie wyposażony w interfejsy komunikacyjne: TTY/20 mA pętlę prądową, RS232, RS422 lub RS485 o dużej szybkości transmisji danych (do 115 kbit/s), PROFIBUS DP i/lub łącze Ethernet TCP/IP.
· Interfejs PROFIBUS (1.5 Mbit/s) jest wbudowany w każdą płytę główną PCD2.M48x.
· Otwartość na obsługę protokołów komunikacyjnych firm trzecich, do urządzeń dedykowanych, terminali, drukarek, czytników kodów kreskowych.
· Wbudowany interfejs USB z myślą o przyszłości.

Otwartość i pewna komunikacja przez z Ethernet TCP/IP, serwer OPC, Web-Server, ISDN itd.
· Programowanie i wymiana danych przez Ethernet TCP/IP.
· Sterowanie i monitoring z wykorzystaniem technologii internetowych.
· Proste połączenie z wyświetlaczami i systemami nadzoru dzięki serwerowi OPC.
· Programowanie i wymiana danych przez sieci telefoniczne (analogowe, ISDN, GSM). Zdalne sterowanie i alarmowanie za pomocą SMS’ów.

Bogate możliwości przechowania danych
· 1MB pamięci RAM użytkownika (programy i dane), podtrzymywana przez baterię (bez dodatkowych kosztów).
· Moduł 1MB pamięci flash do przechowywania kopii zapasowej programu.
· EEPROM do zabezpieczenia specyficznych danych użytkownika, jak np. konfiguracja modemu itp.

Do 1024 lokalnych wejść/wyjść, 4 wejścia przerwań i wiele więcej ...
· Do 1024 lokalnych wejść/wyjść przy zastosowaniu modułów serii PCD3 (PCD3.LIO). Wszystkie gniazda wejść/wyjść mogą być wyposażane w dowolne moduły wejścia/wyjścia, zliczające, sterowania ruchem,
· 4 szybkie wejścia przerwań, do bezpośredniego oddziaływania na proces
· Jeszcze większa ilość zdalnych wejść/wyjść (moduły PCD3.RIO) może być obsługiwana przy wykorzystaniu sieci PROFIBUS DP lub innej sieci wykorzystywanej w aplikacjach.

Szczegółowe dane techniczne PCD2.M480:
Ilość wejść/wyjść 1024
Ilość gniazd We/Wy 64
Pamięć użytkownika 1024 kB RAM buforowana
Pamięć rozszerzeń/back-up 1024 kB Flash
Czas przetwarzania:
- bitu 0.1 ... 0.7 us
- słowa 0.4 ... 0.9 us (podwójne słowo)
Wejścia przerwań lub wejścia szybkich liczników 4
Ilość flag 8192
Ilość rejestrów 4096
Timery 1600
Bloki danych (DB) 8000
Funkcje (PB/FC) 300
Bloki funkcyjne (FB) 1000
Zegar czasu rzeczywistego TAK
Do 8 portów komunikacji szeregowej plus interfejs USB: RS232, RS422, RS485, TTY 20mA, pętla prądowa, PROFIBUS, Ethernet TCP/IP ...
W tym wbudowane interfejsy:
RS232 115 kbit/s (PGU)
RS485 115 kbit/s
RS485 FDL/MPI, 1.5Mbit/s
Opcjonalne moduły typu „plug-in” 3
Połączenia sieciowe
- S-Bus - TAK
- MPI – TAK (dla terminali)
- PROFIBUS-DP Master - TAK
- PROFIBUS-DP Slave - TAK
- Ethernet TCP/IP - TAK
Zintegrowany web-server TAK
Napięcie zasilania 24 VDC +/- 20%
Temperatura otoczenia 0´C ... 55´C
Normy i dopuszczenia: ISO9001/EN29001, IEC1131-2, CE, UL-USA, UL-CDN, Germanischer Lloyd, Lloyd’s Register of Shipping, Det Norske Veritas, Polski Rejestr Statków, American Bureau of Shipping
Ochrona pamięci: 1 do 3 lat z baterią litową
Wymiary: 248 x 208 x 64 mm
Procesor: Coldfire 5407@ 162 MHz (230 Mips)

Szczegółowe dane techniczne PCD2.M487:
Ilość wejść/wyjść 1024
Ilość gniazd We/Wy 64
Pamięć użytkownika 1024 kB RAM buforowana
Pamięć rozszerzeń/back-up 1024 kB Flash
Czas przetwarzania
- bitu 0.1 ... 0.2 us
- słowa 0.1 ... 0.2 us
Wejścia przerwań lub wejścia szybkich liczników 4
Ilość flag 32678
Timery 512
Liczniki 512
Bloki danych (DB) 2047
Funkcje (PB/FC) 1024
Bloki funkcyjne (FB) 1024
Zegar czasu rzeczywistego TAK
Do 8 portów komunikacji szeregowej plus interfejs USB: RS232, RS422, RS485, TTY 20mA, pętla prądowa, PROFIBUS, Ethernet TCP/IP ...
W tym wbudowane interfejsy:
RS232 115 kbit/s
RS485 115 kbit/s
RS485 FDL/MPI, 1.5 Mbit/s
Opcjonalne moduły typu „plug-in” 3
Połączenia sieciowe
- MPI - TAK
- PROFIBUS-DP Master - TAK
- PROFIBUS-DP Slave - TAK
- Ethernet TCP/IP - TAK
Zintegrowany web-server TAK
Napięcie zasilania 24 VDC +/- 20%
Temperatura otoczenia 0´C ... 55´C
Normy i dopuszczenia: ISO9001/EN29001, IEC1131-2, CE, UL-USA, UL-CDN, Germanischer Lloyd, Lloyd’s Register of Shipping, Det Norske Veritas, Polski Rejestr Statków, American Bureau of Shipping
Ochrona pamięci: 1 do 3 lat z baterią litową
Wymiary: 248 x 208 x 64 mm
Procesor: Coldfire 5407@ 162 MHz (230 Mips)

STEP®7, Siemens®, S7-300®, S7-400® są zastrzeżonymi znakami handlowymi firmy Siemens AG.
