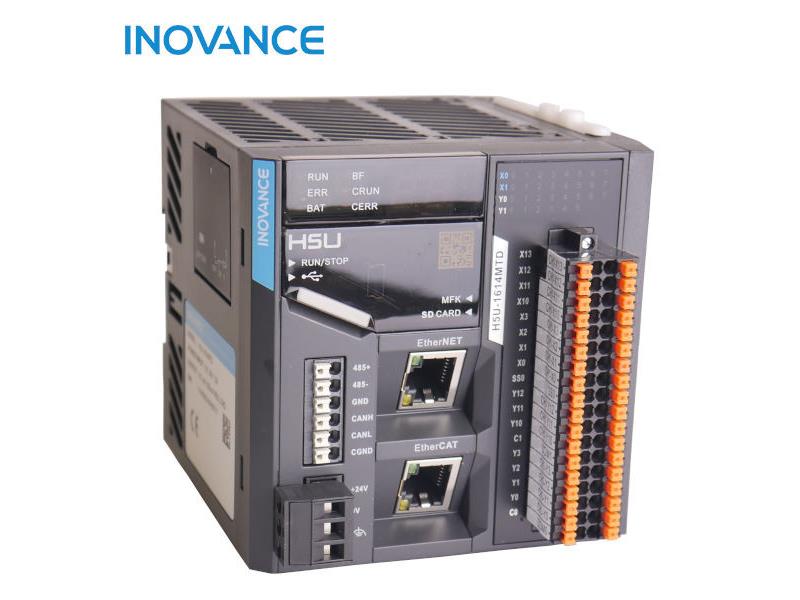

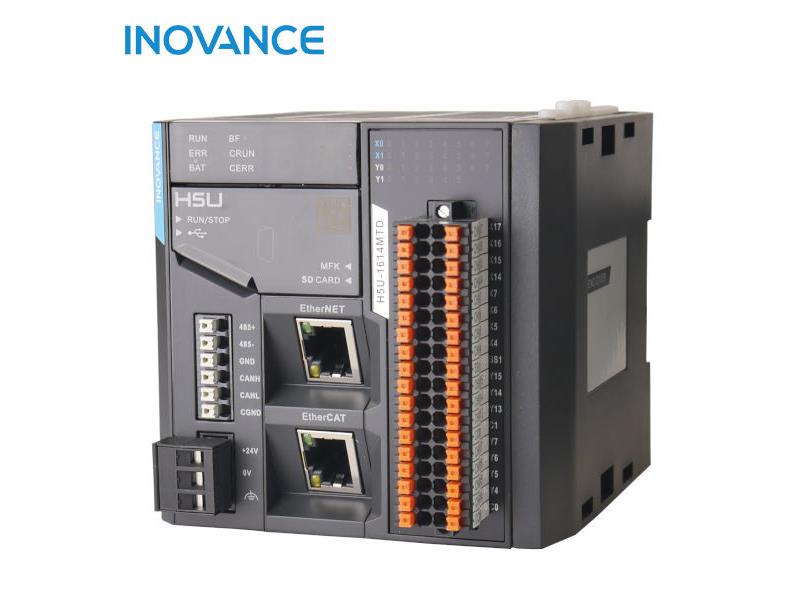

Sterownik PLC Inovance serii H5U

DOWIEDZ SIĘ WIĘCEJ NA ELDAR.BIZ

Sterownik PLC H5U - cechy główne:

• 128 tysięcy kroków programu
• 2MB pamięci na zmienne niestandardowe
• Obsługa 72 urządzeń slave EtherCAT
• Sterowanie 36 osiami napędowymi
• Interpolacja liniowa i kołowa oraz e-CAM
• 14 wyjść cyfrowych NPN
• 16 wejść cyfrowych (source/sink)
• Do 16 modułów rozszerzeń
• Zgodność z PLCopen
• Slot na kartę SD

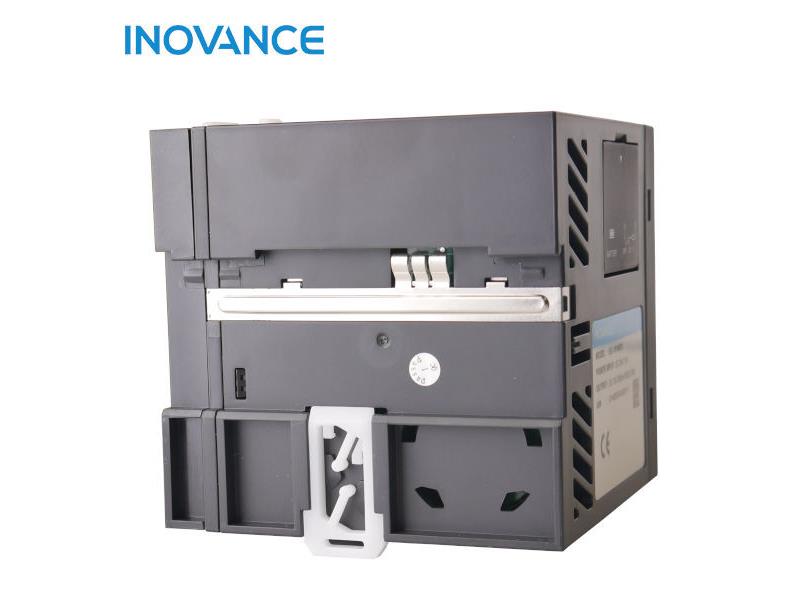

• Kompaktowa obudowa

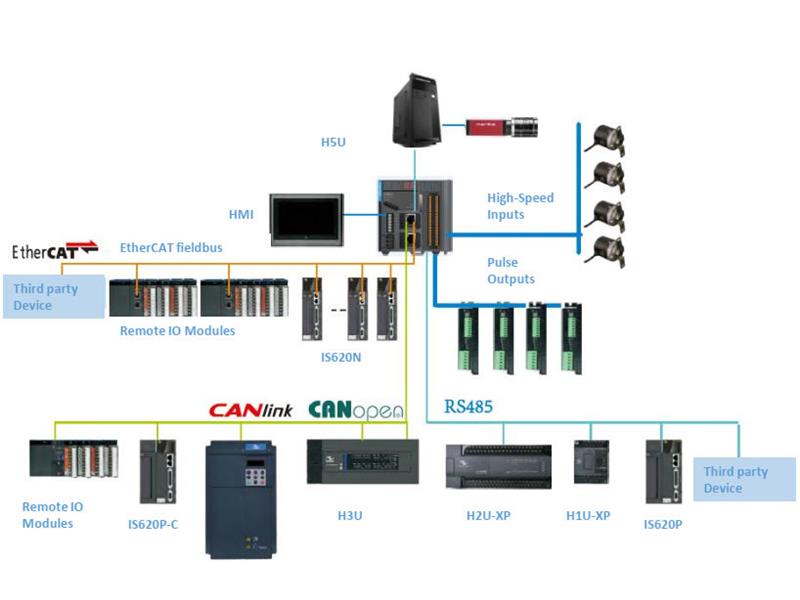

• RS485, CANopen, CANlink, Ethernet, EtherCAT
• Darmowe oprogramowanie AutoShop
• Certyfikat CE



Sterownik PLC H5U - dane techniczne:

Model PLC H5U-1614-MTD
Zasilanie
-24 VDC
Liczba wejść
-16 typu sink/source w tym 4 szybkie 200 kHz
Liczba wyjść
-14 typu NPN w tym 4 szybkie 200 kHz
Liczba obsługiwanych osi
-EtherCAT 32
-CANopen 16
-Impulsowo 4
Pojemność danych programu
-Do 128 tysięcy kroków programu
-2 MB zmiennych niestandardowych w tym 256kb pamiętanych w przypadku awarii zasilania
Moduły rozszerzeń
-Do 16 modułów zainstalowanych lokalnie
Język programowania
-SFC, LD (z funkcją FB/FC)
Komunikacja
-Ethernet 1x złącze RJ45:
-Modbus TCP - pobieranie i przesyłanie programu oraz aktualizacja oprogramowania
-EtherCAT 1x złącze RJ45: EtherCAT
-Szeregowa 1x złącze RS485 Modbus RTU
-CAN 1x złącze CANopen/CANlink
-Sterowanie ruchem
+ krzywka elektroniczna e-CAM
+ interpolacja kołowa oraz liniowa
USB
-Pobieranie i przesyłanie programu, komunikacja z oprogramowaniem PC
Karta SD
-Pobieranie i przesyłanie programu oraz aktualizowanie oprogramowania sterownika

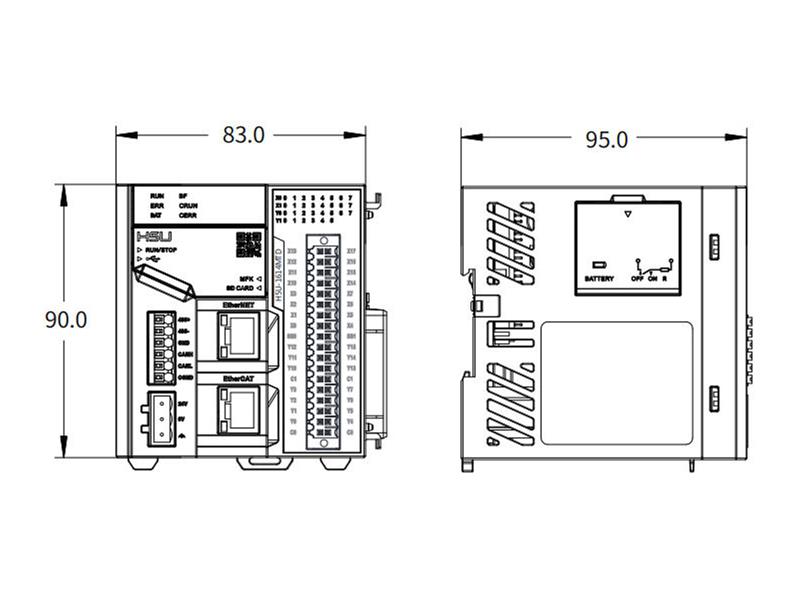

Wymiary
-Szerokość [mm] 83.0
-Wysokość [mm] 90.0
-Głębokość [mm] 95.0
Temperatura pracy
–10° C do +55° C
Stopień ochrony
-IP20

Sterownik PLC H5U - moduły rozszerzeń:

Model                        Opis
-GL10-4AD-INT            Moduł wejść analogowych, 4 kanały
-GL10-4DA-INT            Moduł wyjść analogowych, 4 kanały
-GL10-0016ER-INT       Moduł wyjść I/O, 16 wyjść przekaźnikowych
-GL10-0016ETN-INT     Moduł wyjść I/O, 16 wyjść tranzystorowych NPN
-GL10-0016ETP-INT     Moduł wyjść I/O, 16 wyjść tranzystorowych PNP
-GL10-0032ETN-INT     Moduł wyjść I/O, 32 wyjść tranzystorowych NPN
-GL10-1600END-INT     Moduł wejść I/O, 16 wejść cyfrowych NPN/PNP
-GL10-3200END-INT     Moduł wejść I/O, 32 wejść cyfrowych NPN/PNP
-GL10-4PT-INT             Moduł wejść temperaturowych, 4 kanały, rezystancyjne
-GL10-4TC-INT             Moduł wejść temperaturowych, 4 kanały, termopara
-GL10-8TC-INT             Moduł wejść temperaturowych, 8 kanałów, termopara
-GL10-PS2-INT             Moduł zasilacza
-GL10-RTU-COP-INT     Moduł komunikacyjny CANopen (slave), obsługa maksymalnie 16 zewnętrznych modułów I/O
-GL10-RTU-ECTA-INT    Moduł komunikacyjny EtherCAT
