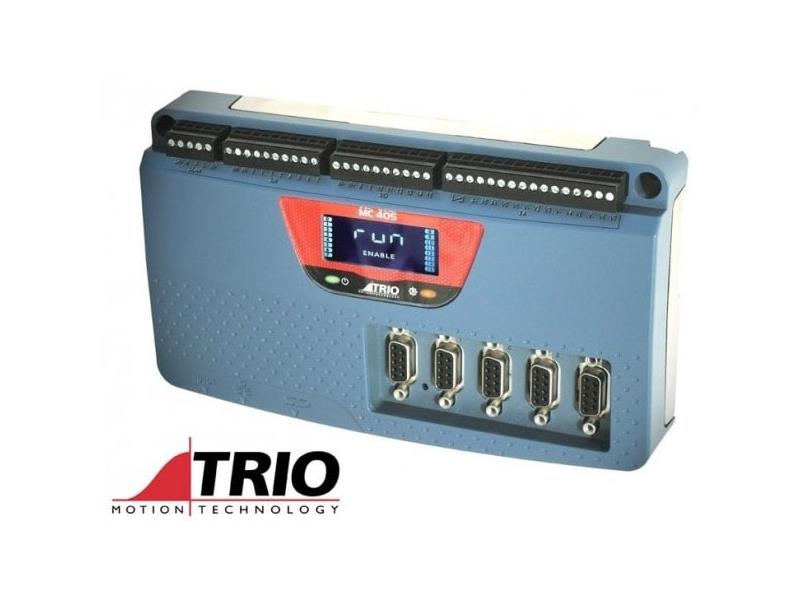

Sterownik ruchu Trio Motion MC405

Wieloosiowy

Sterownik ruchu Trio Motion MC405
Producent:
Trio Motion Technology
Numer katalogowy:
MC405
  • 4 osie (serwo w zamkniętej pętli sprzężenia zwrotnego)
  • lub 5 osi (krok / kierunek).
  • Interpolacja: liniowa, kołowa, helikalna, sferyczna.
  • Sygnały enkodera absolutnego: EnDAT i SSI.
  • Szybkie wyjścia sprzętowe dla kamer i laserów.
  • Port Ethernetowy protokołów: Ethernet-IP / Modbus TCP.
  • Programowanie zgodne z IEC 61131-3.
  • Wbudowana kinematyka robotów: kartezjański, SCARA, delta, antropomorficzny, równoległy oraz własne użytkownika.
  • Gniazdo kart Micro SD.
  • Port CANopen dla rozbudowy wejść / wyjść.
  • Podświetlany ekran LCD.
  • Ceryfikaty: RoHS, UL i CE.

Konfigurowalne porty osi

  • Zlokalizowane w czołowej części obudowy.
  • Programowo konfigurowalne jako wyjścia krok-kierunek lub wejścia sprzężenia zwrotnego napędów.
  • Obsługiwane standardy sprzężenia enkoderowego: sygnał inkrementalny, popularne protokoły SSI, Tamagawa i EnDAT.
  • Możliwość użycia portów do symulacji sygnału enkoderowego.



W standardzie

  • Wbudowany port Ethernet - programowanie sterownika, jak również wymiana danych z panelami operatorskimi (HMI) i sterownikami PLC.
  • Cykl kontroli serw 125-2000 µsek.
  • Obsługa plików tekstowych.
  • Funkcje: tablice CAM / synchronizacja osi.
  • 64 bitowa precyzja obliczeniowa procesora ARM11.
  • Wielowątkowy program użytkownika tworzony w języku TrioBASIC.
  • Motion Perfect v4 - kompleksowe oprogramowanie narzędziowe (dla sterownika ruchu, HMI i PLC).
  • Metalowa podstawa połączona z uziemieniem - ochrona przed przemysłowymi zakłóceniami elektrycznymi.
  • Podświetlany ekran LCD - sygnalizacja statusu urządzenia.



Opcjonalnie

Opcjonalnie IEC 61131-3 - programowanie w standardzie przemysłowym dla uzyskania pełnej funkcjonalność sterownika PLC.

Dostępne modele
MC405 dostępny jest w 2 różnych konfiguracjach osi. Oba modele posiadają 16 wewnętrznych osi programowych. Nieskojarzone z wyjściami fizycznymi osie mogą zostać użyte w programie jako wirtualne. Każda z osi może zostać zaprogramowana dla dowolnego ruchu korzystając przy tym między innymi z:

  • interpolacji liniowej, kołowej, helikalnej lub sferycznej,
  • elektrycznej krzywki (CAM),
  • synchronizacji z innymi osiami,
  • przekładni programowej.
