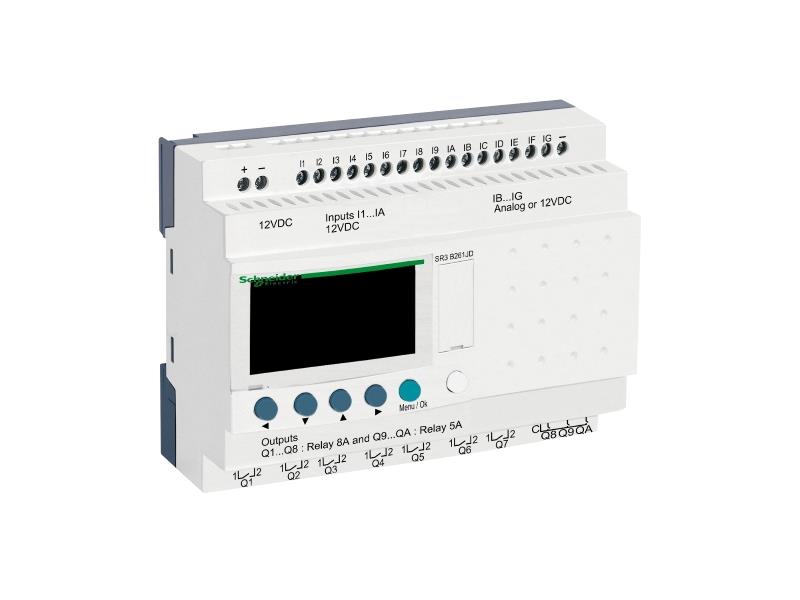

Sterownik Zelio2 SR3B261JD

Wyświetlacz lokalny
posiada

Liczba linii schematu sterowania
0...500 z FBD programowanie
0...240 z drabina programowanie

Czas cyklu
6...90 ms

Czas kopi zapasowej
10 lat w 25 °C

Przesunięcie zegara
6 s/miesiąc w 25 °C
12 min/rok w 0...55 °C

Diagnostyka pamięci
Pamięć programu przy każdym załączeniu

Znamionowe napięcie zasilania [Us]
12 V

Wartości graniczne napięcia wyjściowego
10.4...14.4 V

Prąd zasilający
250 mA (bez przedłużenia)
400 mA (z rozszerzeniami)

Strata mocy w watach (W)
3 W bez przedłużenia
5 W z rozszerzeniami

Zabezpieczenie przed odwrotną polaryzacją
Z

Numer wejścia dyskretnego
16 zgodnie z EN/IEC 61131-2 typ 1

Typ wejścia dyskretnego
Rezystancyjny

Napięcie wejścia dyskretnego
12 V DC

Prąd wejścia dyskretnego
4 mA

Częstotliowść liczenia
1 kHz dla wejście dyskretne

Stan napiecia 1 zagwarantowany
>= 7 V dla IB...IG jako dyskretne obwody wejściowe
>= 5.6 V dla dyskretne obwody wejściowe I1...IA i IH...IR

Stan napięcia 0 zagwarantowany
<= 3 V dla IB...IG jako dyskretne obwody wejściowe
<= 2.4 V dla dyskretne obwody wejściowe I1...IA i IH...IR

Zagwarantowany stan prądowy 1
>= 2 mA dla dyskretne obwody wejściowe I1...IA i IH...IR
>= 0.5 mA dla IB...IG jako dyskretne obwody wejściowe

Zagwarantowany stan prądowy 0
<= 0.2 mA dla IB...IG jako dyskretne obwody wejściowe
<= 0.9 mA dla dyskretne obwody wejściowe I1...IA i IH...IR

Zgodność wejść
3-przewodwoe czujniki zbliżeniowe PNP (wejście dyskretne)

Numer wejścia analogowego
6

Typ wejścia analogowego
Tryb wspólny

Zakres wejścia analogowego
0...10 V
0...12 V

Maksymalne dopuszczalne napięcie
14.4 V (obwód wejścia analogowego)

Rozdzielczość wejścia analogowego
8 bitów przy maksymalnym napięciu

Wartość LSB
39 mV (obwód wejścia analogowego)

Czas konwersji
Cykl przekaźnika inteligentnego dla obwód wejścia analogowego

Błąd konwersji
+/- 5 % w 25 °C dla obwód wejścia analogowego
+/- 6,2 % w 55 °C dla obwód wejścia analogowego

Powtarzalna dokładność
+/- 2 % w 55 °C dla obwód wejścia analogowego

Zasięg pracy
10 m pomiędzy stacjami, z kablem ekranowanym (czujnik nieizolowany) dla obwód wejścia analogowego

Impedancja wejściowa
14 k? (IB...IG jako obwody wejść analogowych)
14 k? (IB...IG jako dyskretne obwody wejściowe)
2.7 k? (dyskretne obwody wejściowe I1...IA i IH...IR)

Ilość wyjść
10 przekaźnik wyjście(wyjścia)

Granice napięcia wyjściowego
24...250 V AC (wyjście przekaźnika)
5...30 V DC (wyjście przekaźnika)

Typ i ułożenie styków
NO dla wyjście przekaźnika

Prąd cieplny wyjściowy
5 A dla 2 wyjść (wyjście przekaźnika)
8 A dla 8 wyjść (wyjście przekaźnika)

Trwałość elektryczna
500000 cykl AC-12 w 230 V, 1.5 A dla wyjście przekaźnika zgodnie z EN/IEC 60947-5-1
500000 cykl AC-15 w 230 V, 0.9 A dla wyjście przekaźnika zgodnie z EN/IEC 60947-5-1
500000 cykl DC-12 w 24 V, 1.5 A dla wyjście przekaźnika zgodnie z EN/IEC 60947-5-1
500000 cykl DC-13 w 24 V, 0.6 A dla wyjście przekaźnika zgodnie z EN/IEC 60947-5-1

Zdolność łączeniowa w mA
>= 10 mA w 12 V (wyjście przekaźnika)

Prędkość pracy w Hz
0.1 Hz (przy Ie) dla wyjście przekaźnika
10 Hz (brak obciążenia) dla wyjście przekaźnika

Trwałość mechaniczna
10000000 cykl (wyjście przekaźnika)

Znamionowe napięcie udarowe wytrzymywane [Uimp]
4 kV zgodnie z EN/IEC 60947-1 and EN/IEC 60664-1

Zegar
Z

Czas odpowiedzi
10 ms (od stanu 0 do stanu 1) dla wyjście przekaźnika
5 ms (od stanu 1 do stanu 0) dla wyjście przekaźnika

Przyłącza - zaciski
Zaciski śrubowe, zakres obsługiwanych średnic: 1 x 0.2...1 x 2.5 mm? AWG 25...AWG 14 półstały
Zaciski śrubowe, zakres obsługiwanych średnic: 1 x 0.2...1 x 2.5 mm? AWG 25...AWG 14 stały
Zaciski śrubowe, zakres obsługiwanych średnic: 1 x 0.25...1 x 2.5 mm? AWG 24...AWG 14 elastyczny z końcówką kablową
Zaciski śrubowe, zakres obsługiwanych średnic: 2 x 0.2...2 x 1.5 mm? AWG 24...AWG 16 stały
Zaciski śrubowe, zakres obsługiwanych średnic: 2 x 0.25...2 x 0.75 mm? AWG 24...AWG 18 elastyczny z końcówką kablową

Moment dokręcania
0.5 N.m

Kategoria przepięć
III zgodnie z EN/IEC 60664-1

Masa produktu
0,4 kg
