StrainBook – system do pomiaru czujników tensometrycznych z interfejsem Ethernet

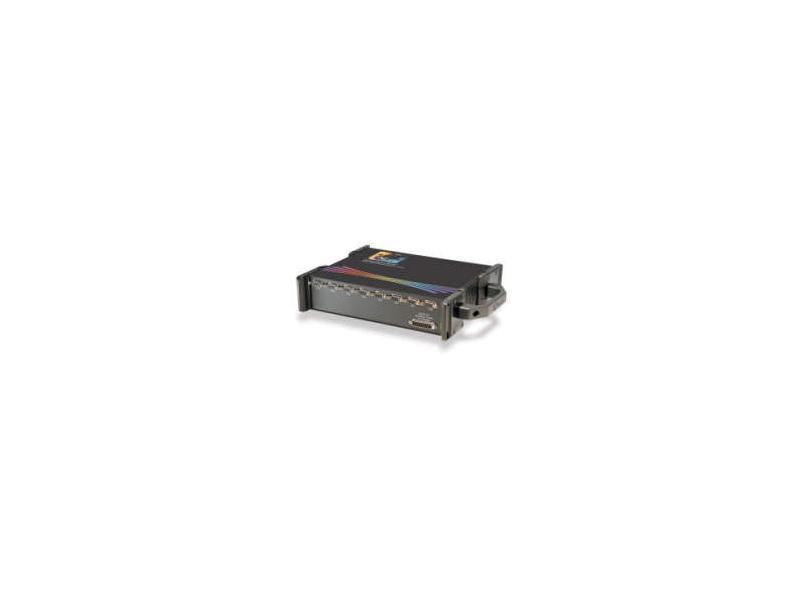

StrainBook jest przenośnym systemem pomiarowym przeznaczonym do pomiaru sygnałów pochodzących z czujników tensometrycznych. Do jednego modułu możemy podłączyć 8 czujników tensometrycznych. Jeżeli ta liczba nie jest wystarczająca, możemy rozbudować system wykorzystując moduły WBK16. Każdy z modułów WBK16 pozwala na podłączenie 8 czujników tensometrycznych. Maksymalnie w jednym systemie pomiarowym możemy zmierzyć sygnały pochodzące z 64 czujników tensometrycznych. Oczywiście wszystkie sygnały są mierzone synchronicznie, co pozwala na obserwację zależności między poszczególnymi kanałami.

System pomiarowy oparty o StarinBook jest bardzo uniwersalny. Jeżeli użytkownik chce mierzyć inne sygnały, poza sygnałami z czujników tensometrycznych, może to zrobić podłączając do systemu pomiarowego jeden z modułów WBK kondycjonujących sygnał.

Cechy szczególne:

- 8 kanałów z możliwością rozbudowy do 64
- możliwość synchronizacji kilku systemów jeśli liczba kanałów >64
- opcjonalnie moduły kondycjonujące WBK do pomiaru napięcia, temperatury, wibracji itd.
- komunikacja z komputerem przez Ethernet 10/100M
- przetwornik A/C 1 MHz z SSH (Simultaneous Sample & Hold)
- pomiary w układzie pełnego, pół lub ćwierć mostka
- niezależnie programowany filtr dla każdego kanału pomiarowego
- programowo regulowane napięcie wzbudzenia
- cyfrowa kalibracja wszystkich kanałów, programowo ustawiany Shunt-Cal
- zasilanie 10-30 VDC
- oprogramowanie WaveBook do konfiguracji i akwizycji danych
- sterowniki dla DASYLab, LabVIEW, MATLAB, VisualBasic, C/C++
