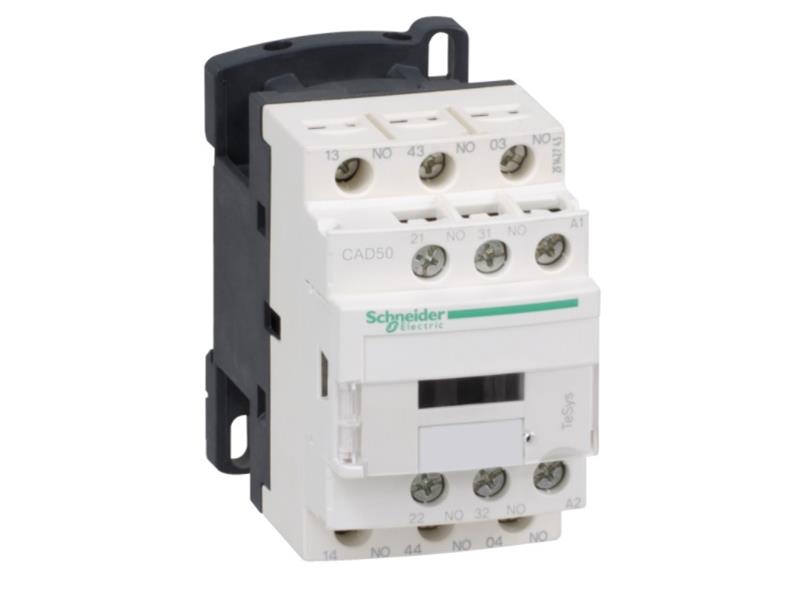

Stycznik Schneider CAD50E7

Stycznik pomocniczy Schneider Electric TeSys D 5NO cewka 48VAC z zaciskami skrzynkowymi.

Kategoria użytkowania:
DC-13
AC-14
AC-15

kombinacja styków: 5 NO

[Ue] znamionowe napięcie łączeniowe:
<= 690 V prąd przemienny (AC) 25...400 Hz

rodzaj napięcia sterującego: AC w 50/60 Hz

napięcie sterujące [Uc]: 48 V AC 50/60 Hz

znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV zgodnie z IEC 60947

Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith]: 10 A (at 60 °C)

Irms znamionowy prąd załączany:
140 A prąd przemienny (AC) zgodnie z IEC 60947-5-1
250 A prąd stały (DC) zgodnie z IEC 60947-5-1

[Icw] znamionowy prąd krótkotrwały wytrzymywany:
100 A - 1 s
120 A - 500 ms
140 A - 100 ms

Karta katalogowa stycznika Schneider CAD50E7 :

https://www.se.com/pl/pl/product/CAD50E7/stycznik-pomocniczy-tesys-d-5no-cewka-48vac-zaciski-skrzynkowe/
