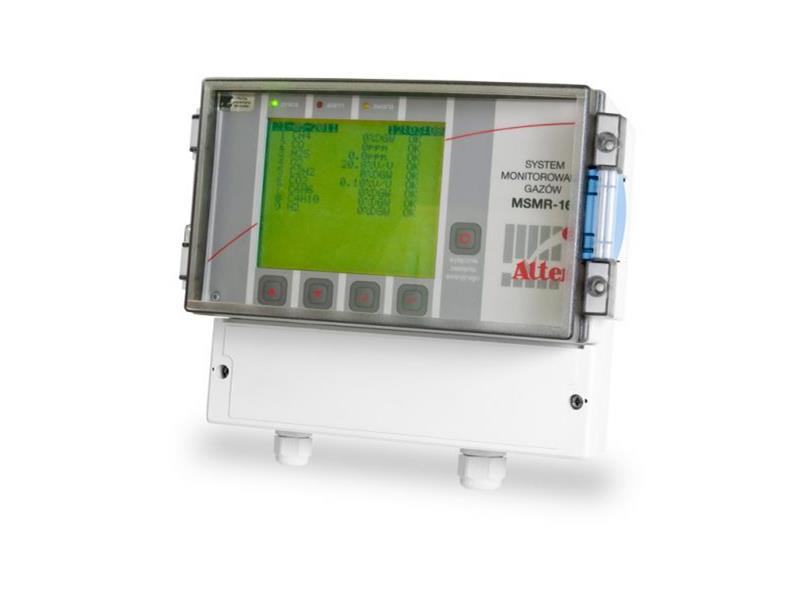

System MSMR-16

System Monitorowania Gazów MSMR-16, przeznaczony jest do niezależnego pomiaru gazów z maksymalnie 16 głowic pomiarowych. Odczyt wszystkich parametrów pomiaru (nazwa mierzonego medium, aktualna wartość stężenia, jednostka pomiarowa, stany alarmowe i awaryjne, itp.) jest możliwy na wyświetlaczu LCD. Dodatkowo możliwy jest odczyt wartości średnich, maksymalnych i minimalnych z ostatnich 15 minut oraz 8 godzin pracy systemu.

Poza pomiarem stężenia gazów, system wykrywa także przekroczenia ustalonych progów alarmowych dla każdego z mierzonych mediów. Przekroczenie progów alarmowych jest sygnalizowane optycznie i akustycznie. Centrala posiada możliwość ustawienia dwóch niezależnych progów alarmowych dla każdego kanału pomiarowego. Centrala posiada także dwie niezależne pamięci. Jedną do zapisywania wartości cząstkowych z pomiarów (interwał zapisu ustawialny) oraz drugą do zapisywania wystąpień sytuacji alarmowych (przekroczenia progów, awarie głowic, itp.). W obu pamięciach dane zapisywane są z aktualną datą i godziną ich wystąpienia. Odczyt pamięci możliwy jest przez łącze RS-485 za pomocą komputera. Centrala wyposażona jest w układ czterech konfigurowalnych wyjść przekaźnikowych, służących do sterowania urządzeniami wykonawczymi na podstawie stanów alarmowych i awaryjnych.

Podstawowymi elementami systemu są:
Centrala pomiarowo-sterująca typ MSMR-16
Głowice pomiarowe typu MGX-70 lub GDX-70
Dodatkowymi elementami systemu mogą być:
Zewnętrzny sygnalizator akustyczno-optyczny
Urządzenia peryferyjne sterowane z wyjść przekaźnikowych centrali
Inne centrale MSMR-16 oraz komputer PC podłączane do łącza RS-485
