Sterowanie sondą hydrostatyczną - woda lub ścieki
- Producent:
- ELEKTRON, Conti Elektron

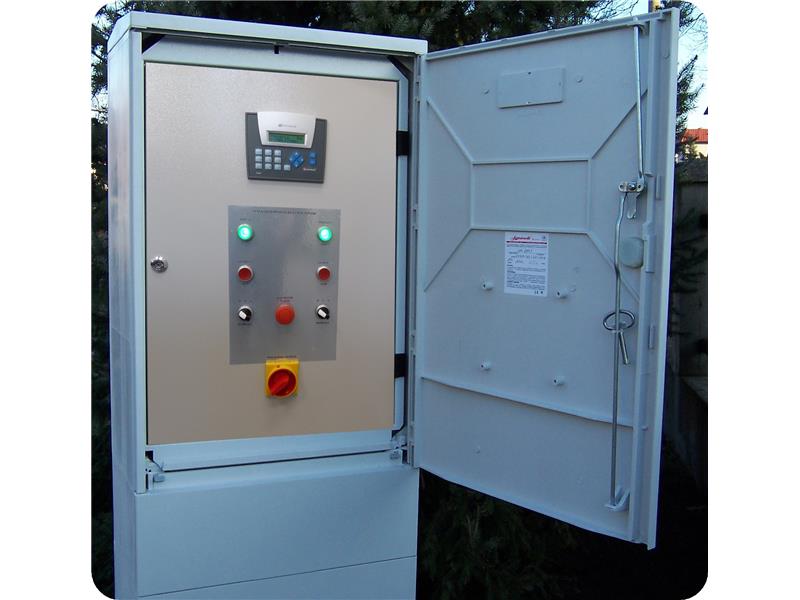

Szafki sterownicze przeznaczone są do zasilania i sterowania dwóch pomp zainstalowanych na przepompowni ścieków - praca pomp sekwencyjna z przemienną.
Szafki wykonane są z tworzyw termoutwardzalnych, przeznaczone do zabudowy zewnętrznej ( z fundamentem ), zamykane na zamek patentowy.
Wyposażenie i funkcje sterownicze :
- zasilanie energetyczne – kabel (przewód) 5-cio żyłowy,
- wewnętrzne drzwi aluminiowe - z pełną wizualizacją i sterowaniem na tych drzwiach,
- wyłącznik główny,
- sterowanie trzema poziomami z sondy hydrostatycznej w układzie pracy automatycznej,
- zastosowany sterownik JAZ20-R31 UNITRONIC z 2 linijkowym wyświetlaczem tekstowym,
- zabezpieczenie różnicowo-prądowe ,
- zabezpieczenie przed zanikiem faz zasilających oddzielne dla każdej pompy,
- zabezpieczenie przeciążeniowe każdej pompy,
- zabezpieczenie przed suchobiegiem ( dolny poziom S1 z sondy hydrostatycznej +pływak suchobiegu Smin.)
- sterowanie ręczne lub automatyczne oddzielnie dla każdej pompy,
- sterowanie ręczne z pominięciem sterownika,
- awaryjna ( automatyczna) praca wybranej pompy w układzie ręcznym między dwoma pływakami - w przypadku awarii sondy hydrostatycznej lub sterownika,
- sterowanie pomp sekwencyjne - dwa poziomy załączenia , jeden poziom wyłączenia,
- praca pomp przemienna - praca równoległa przy wzroście poziomu mimo pracy jednej pompy,
- poziom przelewowy ( sonda Smax. – pływak) ) – sygnalizacja stanu awaryjnego,
- możliwość zmiany pomp po upływie ustawionego czasu ciągłej pracy jednej – ustawiany czas od 1 do 59 minut, lub wyłączenie tej funkcji,
- automatyczne uruchomienie drugiej pompy w przypadku awarii pierwszej,
- zabezpieczenie przed równoczesnym rozruchem obu pomp po zaniku i powrocie napięcia,
- wizualizacja stanu pracy przepompowni na płycie czołowej sterownika ( praca- awaria pomp, - aktualny poziom ścieków, ustawiony czas pracy ciągłej, alarm, czas pracy pomp, ilości załączeń),
- zewnętrzna sygnalizacja alarmowa,
- licznik godzin pracy dla każdej pompy i ilości załączeń w sterowniku,
- możliwość wypompowania ścieków poniżej dolnej sondy w układzie sterowania ręcznego,
- grzałka elektryczna z termostatem (regulator RT-41 produkcji „ELEKTRON"),
- gniazdo serwisowe zasilania sieciowego 230 V,
Wyposażenie dodatkowe instalowane opcjonalnie :
- zabezpieczenie przepięciowe,
- pomiar prądu każdej pompy – w sterowniku poprzez przetworniki prądowe,
- wyjścia stanu pracy przepompowni i stanów alarmowych -do zdalnej transmisji na dyspozytornię - - drogą radiową , GSM lub kablową, ( moduł przekaźnikowy MP-2.17),
- zasilanie i sterowanie czujnikiem oświetlenia zewnętrznego (automat AZ-3 "ELEKTRON"),
- sonda hydrostatyczna + 2 pływakowe ( np. MAC-3 )
- przystosowanie do awaryjnego zasilania z agregatu,
- zabezpieczenie przed zawilgoceniem silników pomp ( np. CR-2 „ELEKTRON")
- zainstalowanie modułu do zdalnej transmisji drogą radiową ( MTR „ELEKTRON"),
- zainstalowanie modułu GSM z telefonem komórkowym,
- zastosowanie układów łagodnego rozruchu ( softstart),
Do każdej szafki można zamówić wyposażenie dodatkowe wymienione wyżej, a także inne nie wymienione po uzgodnieniu warunków technicznych i finansowych.
Cena netto szafy 8 850zł
Podana cena katalogowa szafki dotyczy wersji dla 2 pomp o mocy do 7,5KW z rozruchem bezpośrednim.
