Powrót do listy produktów Ostatnia aktualizacja: 2021-02-26
Szafa dla 3 pompowej przepompowni ścieków

PT-3H ( IP66) -Sterowanie sondą hydrostatyczną

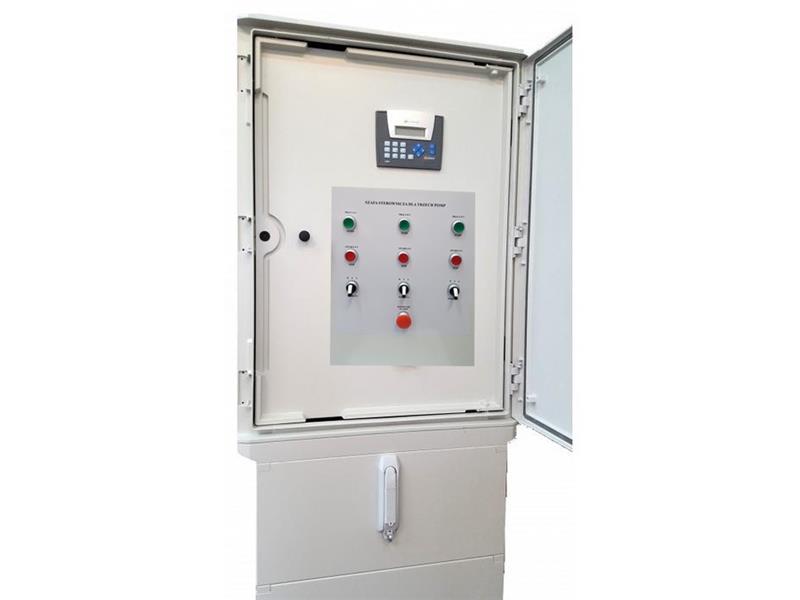

Szafa PT-3H
Producent:
ELEKTRON

Szafki sterownicze przeznaczone są do zasilania i sterowania trzech pomp zainstalowanych na przepompowni ścieków - praca pomp sekwencyjna z przemienną.

Szafki wykonane są z tworzyw termoutwardzalnych typ PT-1H ( IP-66) , przeznaczone do zabudowy zewnętrznej ( z fundamentem ).

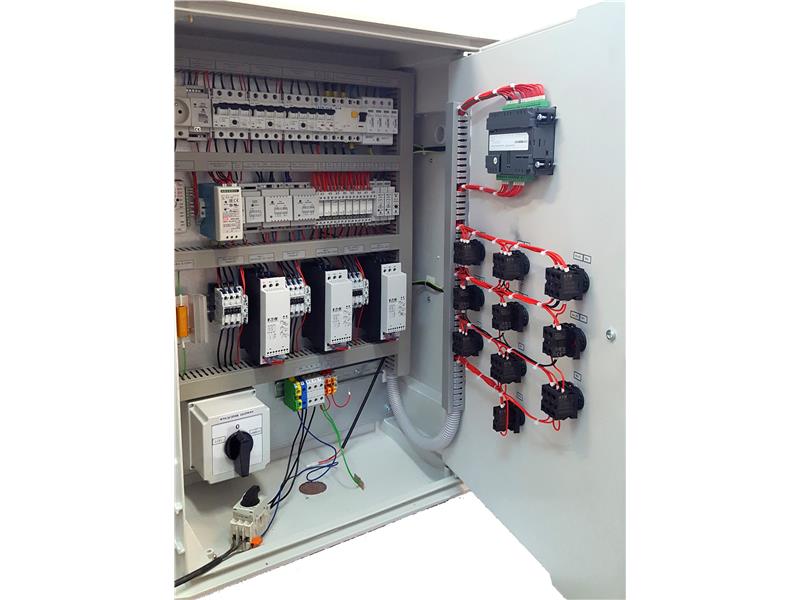

Układ sterowania pomp jest realizowany poprzez mikroprocesorowy sterownik Jazz JZ20-R31 firmy Unitronics - zainstalowany w szafie ( na drzwiach wewnętrznych). Pompy sterowane są sondą hydrostatyczną + dodatkowe 2 sondy pływakowe dla poziomów skrajnych.

Wyposażenie i funkcje sterownicze

▪ zasilanie energetyczne – kabel (przewód) 5-cio żyłowy,
▪ wewnętrzne drzwi - z pełną wizualizacją i sterowaniem na tych drzwiach,
▪ wyłącznik główny,
▪ sterowanie czterema poziomami z sondy hydrostatycznej w układzie pracy automatycznej,
▪ zastosowany sterownik JAZZ20-R31 UNITRONIC z 2 linijkowym wyświetlaczem tekstowym,
▪ zabezpieczenie różnicowo-prądowe,
▪ zabezpieczenie przed zanikiem faz zasilających,
▪ zabezpieczenie przeciążeniowe każdej pompy,
▪ zabezpieczenie przed suchobiegiem (dolny poziom S1 z sondy hydrostatycznej + pływak suchobiegu Smin.),
▪ sterowanie ręczne lub automatyczne oddzielnie dla każdej pompy,
▪ sterowanie ręczne z pominięciem sterownika,
▪ awaryjna (automatyczna) praca wybranej pompy w układzie ręcznym między dwoma pływakami, w przypadku awarii sondy hydrostatycznej lub sterownika,
▪ sterowanie pomp sekwencyjne - trzy poziomy załączenia , jeden poziom wyłączenia,
▪ praca pomp przemienna, praca równoległą dwóch pomp powyżej poziomu S3, praca równoległa trzech pomp powyżej poziomu S4,
▪ poziom przelewowy (sonda Smax. – pływak) ) – sygnalizacja stanu awaryjnego,
▪ możliwość zmiany pomp po upływie ustawionego czasu ciągłej pracy jednej – ustawiany czas od 1 do 59 minut, lub wyłączenie tej funkcji,
▪ automatyczne uruchomienie drugiej pompy w przypadku awarii pierwszej,
▪ zabezpieczenie przed równoczesnym rozruchem pomp po zaniku i powrocie napięcia,
▪ wizualizacja stanu pracy przepompowni na płycie czołowej sterownika (praca- awaria pomp, aktualny poziom ścieków, ustawiony czas pracy ciągłej, alarm),
▪ zewnętrzna sygnalizacja alarmowa,
▪ licznik godzin pracy, ilości załączeń dla każdej pompy w sterowniku,
▪ możliwość wypompowania ścieków poniżej dolnej sondy w układzie sterowania ręcznego,
▪ grzałka elektryczna z termostatem (regulator RT-41 produkcji „ELEKTRON"),
▪ gniazdo serwisowe zasilania sieciowego 230 V.

Do każdej szafki można zamówić bogate wyposażenie dodatkowe ( nie wymienione w dopłatach) np. : transformator 230/24 V + gniazdo 24V, monitoring GSM lub radiowy, amperomierze, softstarty, czujniki zawilgocenia silników, oświetlenie wewnętrzne szafy itp.
Także inne nie wymienione po uzgodnieniu warunków technicznych i finansowych.

Cena szafy w wersji opisanej wyżej - dla pomp o mocy do 7,5KW z rozruchem bezpośrednim 9 800 zł +VAT.

Wiecej informacji + instrukcje do pobrania na naszej stronie KLIKNIJ TUTAJ

Skontaktuj się z dystrybutorem

Dystrybutor

ELEKTRON s.c.

Adres: Dolina Zielona 46a, 65-154 Zielona Góra

Nr telefonu: 068/ 326-78-10 Skopiuj

Faks: 068/ 326-78-10 Pokaż numer Skopiuj

E-mail: elektron@zgora.com.pl Skopiuj
WWW: www.elektron.zgora.com.pl
