Szafka przepompowni PT-12C dla 2 pomp 1-faz.

Sterowanie sondą hydrostatyczną + 2 pływaki.

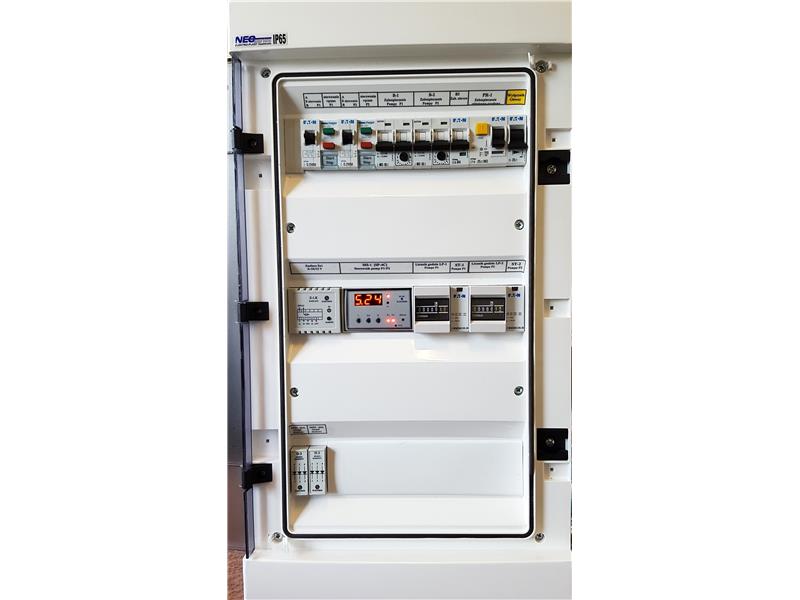

Szafka PT-12C .jpg
Producent:
ELEKTRON, Conti Elektron

Szafki sterownicze przeznaczone są do zasilania i sterowania dwóch pomp 1-fazowych zainstalowanych na przepompowni ścieków ( wody) - praca pomp sekwencyjna z przemienną, rozruch bezpośredni. Sterowanie sondą hydrostatyczną + 2 sondy pływakowe dla poziomów skrajnych.

Zastosowanie

Szafki wykonane z poliwęglanu, przeznaczone do zabudowy zewnętrznej lub wewnętrznej, zabudowa urządzeń modułowa. Szafki wykonane zgodnie z wymaganiami normy IP-65 mogą być montowane na ścianie w pomieszczeniach lub na konstrukcji na zewnątrz.

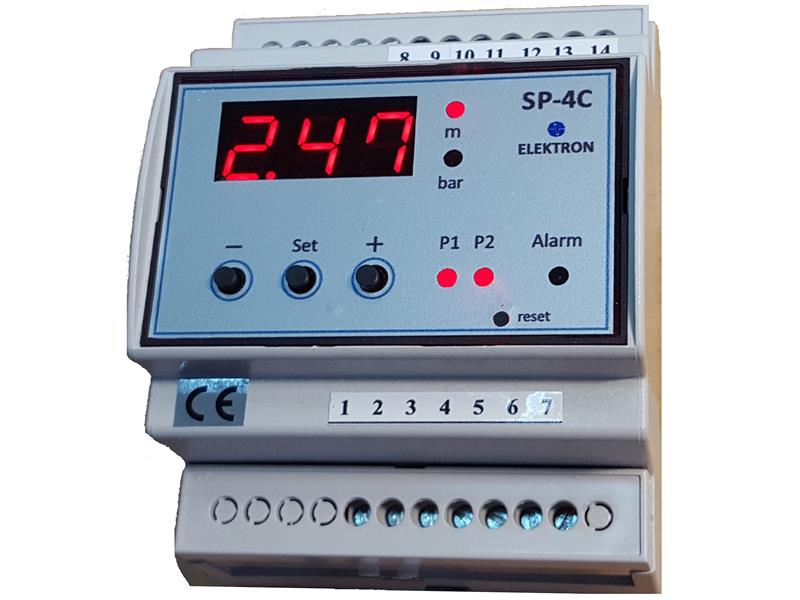

Układ sterowania pomp jest realizowany poprzez mikroprocesorowy sterownik SP-4C –zainstalowany w szafie. Układ sterowania i wizualizacji stanu pracy przepompowni zainstalowany jest na płycie sterowniczej wewnątrz szafki – pełna synoptyka na zainstalowanym sterowniku „SP-4C". Sterownik współpracuje z sondą hydrostatyczną o zakresie 1... 10m ( sygnał 4...20mA). W sterowniku programujemy zakres sondy i 3 progi sterownicze pomp.

Inna wersja szafki dla pomp 3-fazowych typ PT-11C - oddzielny opis KLIKNIJ TUTAJ

W czasie pracy wyświetlany jest aktualny poziom ścieków ( wody) i stan pracy pomp P1; P2 (diody 4-ro funkcyjne ).

Praca ręczna (awaryjna) - automatyczna

W przypadku awarii sterownika lub sondy hydrostatycznej praca automatyczna ( awaryjna) jednej lub 2 pomp między dwoma pływakami ( Pmin i Pmax.) – po ustawieniu przełącznika pracy pompy w pozycję „R" ( jednej lub dwóch pomp).
Wyposażenie :

  1. zasilanie energetyczne – kabel (przewód) 3- żyłowy,- wyłącznik główny,
  2. zabezpieczenie różnicowo-prądowe,
  3. zabezpieczenie przeciążeniowe każdej pompy,
  4. wyświetlacz aktualnego poziomu ( 3 cyfry) – z rozdzielczością 1 cm w zakresie   0...9,99msterowanie pomp sekwencyjne - dwa poziomy załączenia , jeden poziom wyłączenia,
  5. trzy progi sterownicze do ustawienia w sterowniku ; S1 ( dolny); S2 ( środkowy) ; S3 (górny),
  6. praca pomp przemienna ( między poziomami S1 i S2), z równoległą ( przy poziomie S3),
  7. praca pomp w układzie automatycznym lub ręcznym ( z pominięciem sterownika),
  8.  możliwość zmiany pomp po ustawionym czasie ciągłej pracy jednej - ustawiany czas 1....90 minut ( lub wyłączenie tej funkcji),
  9.  możliwość odstawienia dowolnej pompy, (np. w czasie serwisowania) jest wtedy pomijana
    w algorytmie sterowania,
  10. automatyczne uruchomienie drugiej pompy w przypadku awarii pierwszej,
  11. zabezpieczenie przed równoczesnym rozruchem pomp w przypadku zaniku i powrotu napięcia,
  12. czterofunkcyjne diody stanu pracy pomp P1 ; P2 w sterowniku,
    dioda alarmu + wyjście przekaźnikowe zwierne – dla stanu awarii dowolnej pompy w sterowniku,
  13. ustawiany zakres sondy hydrostatycznej w zakresie od 1...10m,
  14. zabezpieczenie przed suchobiegiem dodatkowym pływakiem,
  15. możliwość kontrolowanego wypompowania ścieków poniżej suchobiegu – przy sterowaniu ręcznym z pominięciem sterownika,
  16. stan suchobiegu ( z sondy pływakowej ) sygnalizowany napisem na wyświetlaczu,
  17. sterowanie ręczne pomp z pominięciem sterownika. W przypadku awarii sterownika lub sondy hydrostatycznej praca automatyczna jednej lub dwóch pomp między dwoma pływakami ( Pmin. i Pmax.),
  18. po ustawieniu przełączników pracy pomp w pozycję „R",dodatkowy pływak Pmax. dla poziomu max. podłączony poza sterownikiem,
  19. licznik godzin pracy dla każdej pompy,
  20. wyjście alarmowe (napięciowe 12V/200mA) dla stanu awarii pomp P1; P2 , suchobiegu, poziomu max. ( aktywne przy pracy automatycznej obu pomp),
  21. zewnętrzny sygnalizator świetlno/dźwiękowy ( 12V),

Do każdej szafki można zamówić wyposażenie dodatkowe ( nie wymienione w dopłatach).

Wymiar obudowy szafki w wersji podstawowej RH-36 ( 3x13 modułów) 330 x 580 x138 - przy dodatkowym wyposażeniu większa obudowa RH-54 435 x 580 x 138 ( 3x 18 modułów).

Atrakcyjna cena szafki 3 150zł + VAT.

Więcej informacji + instrukcja do pobrania na stronie naszego sklepu internetowego - KLIKNIJ TUTAJ
