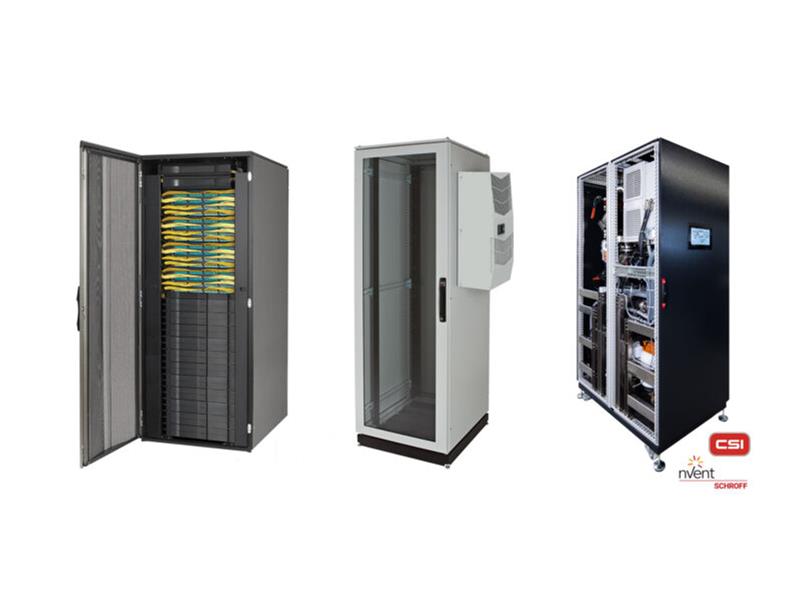

Szafy rack, szafy serwerowe - nowości

Znajdujące się w ofercie CSI obudowy mechaniki 19″ do centrów przetwarzania danych, spełnią oczekiwania nawet najbardziej wymagających użytkowników. Szafa IT to przede wszystkim ochrona i swego rodzaju „centrum danych". Zaletą szaf serwerowych (szaf rack) produkowanych przez firmę nVent Schroff jest ich niezawodność.

Szafy mechaniki 19" to u standaryzowany wymiar wykorzystywany w branży elektronicznej,
a dokładniej w zastosowaniach infrastruktury IT. Powszechnie stosowane są szafy serwerowe
o wymiarze 600 mm, ponieważ wiele z nich wymaga bardzo małej ilości miejsca na okablowanie. 800 mm to kolejna standardowa szerokość, przeznaczona dla szaf serwerowych, w których potrzeba więcej miejsca na okablowanie. Coraz powszechniejsze stają się również szafy o szerokości 1000 mm, zwłaszcza wśród operatorów większych centrów danych. Są one zwykle zintegrowane w rzędzie kilku szaf i zapewniają dużo miejsca na okablowanie. Ważne jest, aby szyny rackowe można było instalować na dowolnej głębokości w szafie serwerowej, tak aby ułatwić montaż urządzeń o różnej głębokości. Najczęściej stosowana szafa rack w serwerowniach posiada głębokość 1000 mm i 1200 mm. Jednak możliwości produkcyjne firmy Schroff pozwalają na wyprodukowanie szaf o różnych głębokościach nawet do 1400 mm.

Ciągły rozwój technologii serwerów i coraz większa ich moc, wymusza konieczność coraz większej możliwości odprowadzania ciepła z szaf serwerowych. Obecnie użytkownicy oczekują rozwiązań, które można łatwo dostosować do przyszłych wymagań odprowadzania ciepła z serwerów. Dlatego warto instalować szafy serwerowe, które mają o wiele większe możliwości odprowadzania ciepła niż potrzebują tego aktualnie zainstalowane serwery i są przy tym niezwykle energooszczędne. Najlepszym rozwiązaniem są szafy z powietrzno-wodnym wymiennikiem ciepła umożliwiające odprowadzanie strat ciepła z szafy o wartości nawet do 75 kW na szafę. Panel rack jest zwykle instalowany bezpośrednio na stelażu w przypadku szaf serwerowych o szerokości 600 mm, ale pojawiają się rozwiązania szerszych szaf o szerokości 800 mm lub 1000 mm, które umożliwiają więcej miejsca na prowadzenie okablowania lub na zamontowanie wodno-powietrznych wymienników ciepła. W przypadku zastosowania szaf o większej szerokości stosuje się dodatkowe adaptery do montażu szyn rack dostosowanych do wymiaru 19". Boczne belki poprzeczne pozwalają usztywnić konstrukcję szafy rack oraz zwiększyć jej nośność, gdzie w szczególnych przypadkach wymagana jest obciążalność statyczna 1500 kg lub więcej. Szafa rack 42U (o wysokości 2 000 mm) to nadal jedna z najbardziej powszechnie stosowanych wysokości w centrach danych. Można jednak zastosować nieco wyższą szafę serwerową 47U (2 200 mm) co pozwala na efektywne wykorzystanie przestrzeni.

Poza środkami kontroli dostępu do budynków i pomieszczeń komputerowych, szafa stanowi ostatnią linię obrony sprzętu centrum danych. Operatorzy muszą być tego świadomi, szczególnie w przypadku wrażliwych aplikacji i danych. Biorąc pod uwagę ograniczoną liczbę producentów systemów zamykających i niski poziom standaryzacji, do wyboru jest tylko kilka standardowych kluczy. Jeśli wymagają tego wymagania aplikacji, operatorzy powinni wybierać rozwiązania patentowe z mniej popularnymi wkładkami. W przypadku zastosowań o bardziej rygorystycznych wymaganiach bezpieczeństwa, szafy IT mają możliwość konfiguracji elektronicznych zamków. Zapewnia to odpowiedni system bezpieczeństwa dostępu do szafy serwerowej. Chociaż szafy te zwykle nie są klasyfikowane według poziomu odporności – jak ma to miejsce na przykład w zastosowaniach zewnętrznych – zaleca się stosowanie co najmniej trzypunktowego zamka na drzwiach szafy w celu ochrony przed niepożądanym dostępem do sprzętu. W szafkach o wysokości 42U 2000 mm lub większej zamki jednopunktowe stanowią jedynie barierę psychologiczną, ponieważ drzwi można nadal szybko i łatwo otwierać za pomocą prostych narzędzi, lub nawet bez narzędzi.

Sprzęt IT jest chłodzony w ten sposób, że chłodne powietrze jest zasysane z przodu, a następnie wydmuchiwane w kierunku tyłu. Dzięki temu sprzęt elektroniczny utrzymywany jest w odpowiedniej temperaturze. Optymalna temperatura to czynnik niezbędny w prawidłowym funkcjonowaniu sprzętu, jego bezawaryjnej pracy i żywotności. W celu utrzymania odpowiedniego przepływu powietrza perforacja drzwi szafy w kształcie plastrów miodu zapewnia prześwit około 80% ich powierzchni. Dodatkowo zapewnione są wymogi odnośnie stabilności szafy IT pomimo perforacji. Ciepło jest pochłaniane z powietrza przepływającego przez sprzęt elektroniczny, utrzymując go w odpowiedniej temperaturze. Niezależnie od strategii chłodzenia wybranych dla sprzętu, w rezultacie strefa chłodna rozwija się z przodu, w szczególności przed panelami 19", a strefa ciepła z tyłu. Utrzymanie wydajnej pracy oznacza zapobieganie oporom w przepływie powietrza, a także zwarcia powietrza, które powstają, gdy chłodne powietrze nawiewane miesza się z ciepłym powietrzem wywiewanym.

Zorganizowany system zarządzania kablami jest kolejnym niezbędnym wymogiem dla każdej szafy. Powinien on uwzględniać zarówno promienie gięcia kabli miedzianych i światłowodowych, jak i zmniejszyć opór powietrza, który negatywnie wpływa na wydajność chłodzenia sprzętu podczas pracy. Należy używać odpowiednich akcesoriów do prowadzenia kabli, takich jak wsporniki, kanały i korytka, aby zapewnić prawidłowe prowadzenie kabli i brak naprężeń. Ważną rolę odgrywają nie tylko akcesoria, ale również elastyczność punktów mocowania w szafie i możliwość dostosowania platformy szafy. Mając na uwadze wymagania serwerowni, powinno być możliwe łatwe łączenie różnych produktów i składanie ich z możliwie najmniejszymi komplikacjami. Ponadto, biorąc pod uwagę możliwość używania nie tylko systemów zarządzania kablami, ale także akcesoriów mechanicznych takich jak prowadnice ślizgowe i półki, operatorzy powinni zapewnić wystarczającą ilość odstępów, obszarów mocowania i opcji montażu, aby pomieścić sprzęt do dystrybucji prądu i monitorowania środowiska.
