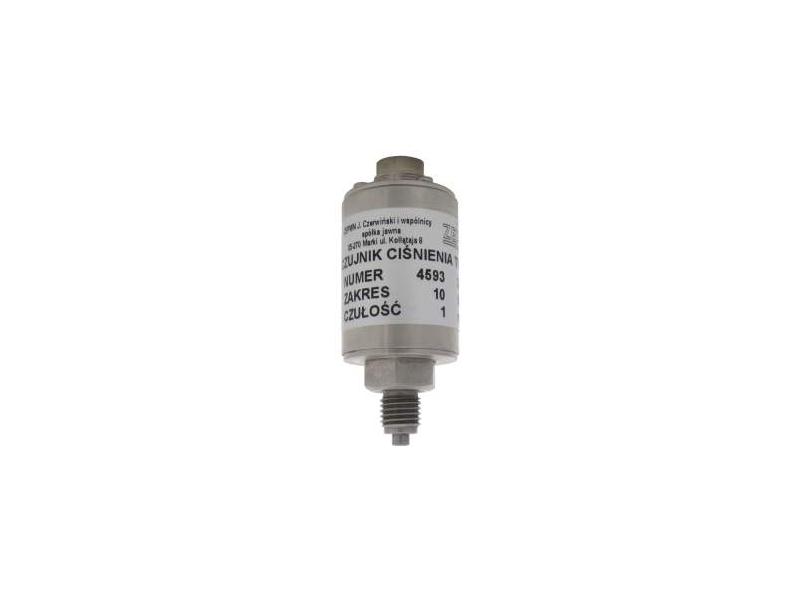

Tensometryczny czujnik ciśnienia względnego CL1
- Producent:
- ZEPWN
Czujnik z płaską metalową membraną i zespołem tensometrów w układzie pełnego mostka.
Mostek jest zrównoważony i skompensowany termicznie. Czujnik może być stosowany w laboratoriach oraz przemyśle do budowy dokładnych torów pomiaru względnych ciśnień statycznych i wolnozmiennych w nieagresywnych chemicznie cieczach oraz gazach. Szczególnie zalecany do przetwarzania ciśnień na sygnał elektryczny w układach automatyki hydraulicznej i przemysłowych magistralach pneumatycznych.
Czujnik CL 1 może być wykonany w następujących konfiguracjach:
• R1 - mostek tensometryczny
• 2l4, 3U1, 3U5, 3U10 - z układem przetwarzającym w obudowie czujnika
Podstawowe parametry techniczne:
Zakres [MPa]: 1,0; 2,4; 6,4; 10; 24; 50
Klasa dokładności: 0,2; 0,5
Czułość: 1 mV/V
Sygnał wyjściowy:
2I4 [mA] - 4 ÷ 20
3U1 [V] - 1
3U5 [V] - 5
3U10 [V] - 10
Napięcie zasilania nominalne [Vdc]:
R1 - 10
2I4 - 12 ÷ 36
3U - 12 lub 24
Rezystancja tensometrów [Ohm]:350
Temperatura pracy [ºC]: -20 ÷ 45
Stopień ochrony: IP40, IP67
Materiał: stal, duraluminium
Długość kabla: standardowo 3 m lub według życzenia
Wyprowadzenie: Z1 - złącze LUMBERG, O1 - dławnica z odciążką
Mostek jest zrównoważony i skompensowany termicznie. Czujnik może być stosowany w laboratoriach oraz przemyśle do budowy dokładnych torów pomiaru względnych ciśnień statycznych i wolnozmiennych w nieagresywnych chemicznie cieczach oraz gazach. Szczególnie zalecany do przetwarzania ciśnień na sygnał elektryczny w układach automatyki hydraulicznej i przemysłowych magistralach pneumatycznych.
Czujnik CL 1 może być wykonany w następujących konfiguracjach:
• R1 - mostek tensometryczny
• 2l4, 3U1, 3U5, 3U10 - z układem przetwarzającym w obudowie czujnika
Podstawowe parametry techniczne:
Zakres [MPa]: 1,0; 2,4; 6,4; 10; 24; 50
Klasa dokładności: 0,2; 0,5
Czułość: 1 mV/V
Sygnał wyjściowy:
2I4 [mA] - 4 ÷ 20
3U1 [V] - 1
3U5 [V] - 5
3U10 [V] - 10
Napięcie zasilania nominalne [Vdc]:
R1 - 10
2I4 - 12 ÷ 36
3U - 12 lub 24
Rezystancja tensometrów [Ohm]:350
Temperatura pracy [ºC]: -20 ÷ 45
Stopień ochrony: IP40, IP67
Materiał: stal, duraluminium
Długość kabla: standardowo 3 m lub według życzenia
Wyprowadzenie: Z1 - złącze LUMBERG, O1 - dławnica z odciążką
