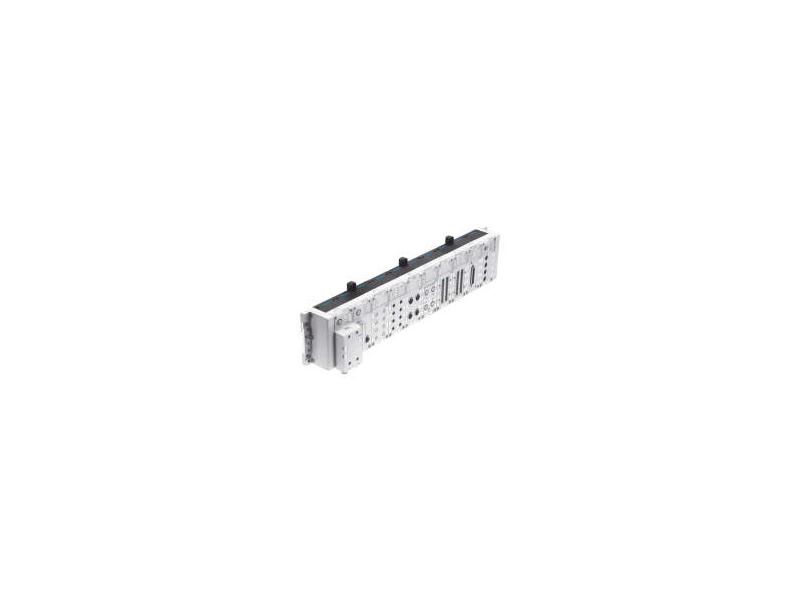

Terminal elektryczny CPX do wysp zaworowych

Modułowy terminal elektryczny CPX
Elastyczny, modułowy i łatwy w instalacji!

Służy do prostego, elastycznego podłączenia pneumatyki i elektrycznych systemów sterowań w układach automatyki. Kompletne rozwiązanie pneumatyczne i elektryczne.

- Sterowanie całą pneumatyką z modułami wej./wyj.
- Idealne podłączenie do systemów fieldbus: Profibus-DP, Interbus, CANopen, DeviceNet, CC-Link.
- Elastyczna technologia przyłączy elektrycznych do czujników i elementów wykonawczych - M12-5pin, M8-3pin, CageClamp, Harax, D-Sub i M12-8pin. Szybsza instalacja w porównaniu z specjalizowanymi rozwiązaniami innych firm.
- Możliwość stosowania bez pneumatyki, jako zdalne wej./wyj.
- Kompakt do bezpośredniego montażu na maszynie, wysoki stopień ochrony.
- Zintegrowana koncepcja diagnostyki z wyświetlaniem przez diody LED, fieldbus lub ręczną jednostkę sterującą CPX-MMI (również dla zaworów).
- Zasilanie elektryczne z zintegrowaną koncepcją dla bezpieczeństwa stanów maszyny (dodatkowe zasilanie elektryczne, izolacja elektryczna itp.).
- Stopień ochrony: IP 20, IP65, IP67 w zależności od użytej technologii przyłączy.
- Specjalizowane moduły, programowa konfiguracja parametrów.
- Prosta konstrukcja: CPX-Makro dla Eplan / AutoCad.

Dane techniczne:
Część elektryczna
- Zasilanie elektryczne: Elektronika plus czujniki 24V, maks. 16A i elem. Wykonawcze plus zawory 24V, maks. 16A
- Pobór prądu : w zależności od budowy systemu
- Przyłącze zasilania elektrycznego: M18 - 4-pin

Część mechaniczna:
- Rozmiar rastra 50 mm
- Wymiary modułu (B x L x H): 50 x 107 x 50 mm łącznie z modułem łączącym
- Technika podłączeń: 6 rodzajów podłączeń dla czujników
- I dodatkowe elem. wykonawcze o stopniu ochrony IP20 i IP65: M12 - 5-pol, M8 - 3-pol, CageClamp, Harax, Sub-D i M12 - 8-pol

Jednostka CPX-MMI do terminala CPX
- Małe, ręczne urządzenie CPX-MMI umożliwia odczyt danych, konfigurację i diagnostykę terminali CPX. I jest szczególnie elastyczne: dane mogą być wczytane i odczytane w dowolnym położeniu używając jednej operacji.

- Szybkie ustawianie parametrów, szybka konfiguracja i diagnozowanie: Festo plug & work®: bez programowania – nie jest wymagane dodatkowe oprogramowanie.
- Łatwa obsługa: przez wyświetlanie zrozumiałych tekstów dla obsługi, pokazywanie stanów i szybkie wyszukiwanie błędów.
- Łatwe wyszukiwanie: sporadycznych błędów z historią diagnostyki dla 40 ostatnich błędów z zapisem czasu.
- Zrozumiałe teksty diagnostyczne: dla modułów i specyficznych błędów.
- Mocna konstrukcja o wysokim stopniu ochrony
- Zawsze wersja aktualna dzięki technologii WML
- Ochrona hasłem.

Instalacja z interfejsem CPX-CP
- Interfejs CPX=CP umożliwia podłączenie wszystkich komponentów CP zawartych w systemie instalacyjnym CP (wyspy CPV10, 14, 18, CPA10, 14, moduły wejść CP, moduły wyjść CP). Moduł CPX-CP jest montowany w terminalu CPX. W zależności od modułu Fieldbus i protokołu możliwe jest podłączenie kilku modułów CP interfejs. Kombinacja CPX-FB z interfejsem CP jest funkcjonalnie porównywalny z modułem ekonomicznym Fieldbus (np. CP-F13-E). Zastosowanie interfejsu CPX-CP umożliwia scentralizowaną i zdecentralizowaną instalację zaworów i elektrycznych wejść i wyjść.

Pre-processing z CPX-FEC
- CPX-FEC jest wynikiem zintegrowania dobrze znanego sterownika Festo typu FEC z modułową wyspą zaworową CPX. Dodatkowo oprócz pełnego asortymentu znanych już modułów CPX (cyfrowe i analogowe wej./wyj.) i typów zaworów (np. Midi, CPA i MPA), CPX-FEC udostępnia moduły nowej technologii jak interfejsy CPX-CP. Wydajność PLC została poprawiona w odniesieniu do liczby czujników i elementów wykonawczych, które można podłączyć (pojemność pamięci) i prędkości (czasu cyklu), zapewniono lepszą optymalizację dla zastosowań CPX.

Dane techniczne:
- Stopień ochrony: IP65/IP67
- Element wyświetlający: 4 x LED (spec. CPX) 4 x LED dla PLC I Ethernet
- Elementy obsługowe: Przełącznik DIL do wyboru trybu pracy, przełącznik obrotowy do RUN/STOP i wyboru programu
- Interfejs/Przyłącze: interfejs szeregowy (Sub-D, RS232) do podłączenia z PC do
- Pulpity operatorskie, np. FED, Ethernet 10/100 BaseT (RJ45) do podłączenia do sieci, interfejs serwisowy (M12) do podłączenia ręcznej jednostki CPX-MMI
- Wielkość pamięci: ok. 250 kBajtów dla FST-programu użytkownika, ok. 550 kBajtów dla zastosowań web
- Czas cyklu: 1 ... 2 ms dla 1k-instrukcji
- Oprogramowanie do programowania: FST 4, lista rozkazów i schemat drabinkowy
- Ethernet: Web-Server (Homepage), SMTP (E-mail), TFTP (transfer plików), Modbus/TCP (transfer danych Wej./Wyj. dla standardu Schneider Automation), EasyIP (transfer danych Wej./Wyj. dla standardu Festo)
- Struktura systemu: kompletne peryferia CPX
