Tester VLF napięciem przemiennym wolnozmiennym VLF-4022CMF

Profesjonalna instrukcja obsługi w języku polskim.

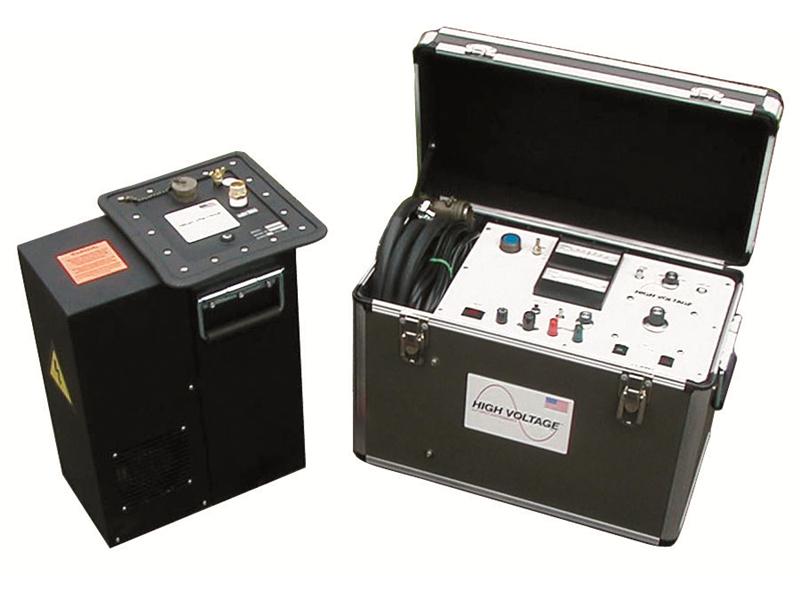

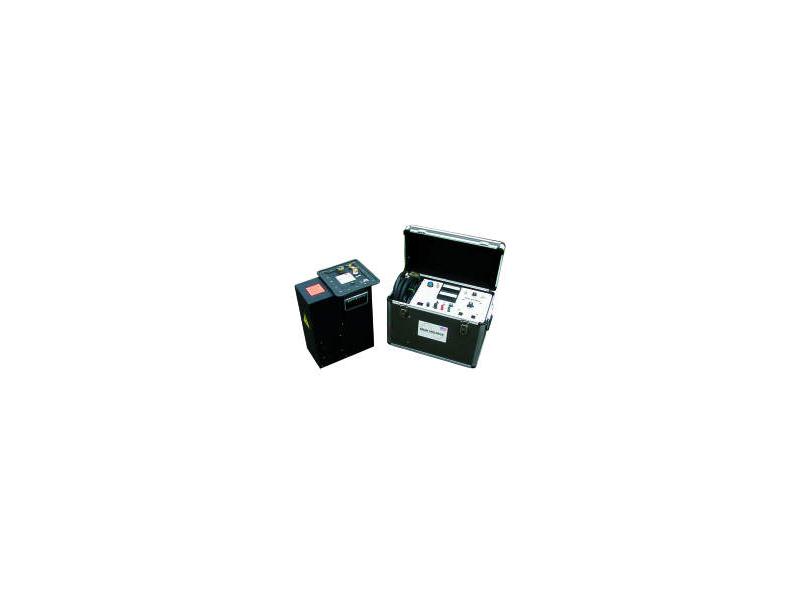

Tester VLF napięciem przemiennym wolnozmiennym VLF-4022CMF

Zasilanie: 230V, 50/60Hz, pik 6A, średnio 2,5A.
Wyjście: 0 - 40kVac pik, 0,1Hz/0,05Hz/0,02Hz sinusoida.
Typ pracy: ciągły.
Zakres obciążenia:
- 1,1µF przy 0,1Hz,
- 2,2µF przy 0,05Hz,
- 5,5µF przy 0,02Hz.

Mierniki:
- Woltomierz: -40kV - 0 +40kVac pik, centralne zero.
- Miernik prądu ładowania: 0 - 100mA pik.
- Miernik pojemności obciążenia: 0 - 6µF.

Długości kabli:
- wyjściowy ekranowany RG/8U, długość 6m,
- do połączeń wewnętrznych: długość 3m.

Wymiary i waga:
- Część sterująca: 559 x 286 x 387mm; 23kg,
- Część WN: 368 x 267 x 483mm, 33kg.

Model ten, z wyjściem do 40kV pik, jest właściwy do badań kabli o napięciu znamionowym do 25kV. Możliwość pracy z dużymi obciążeniami pojemnościowymi umożliwia zastosowanie go do badań kabli o długości do około 16km, w zależności od typu. Model ten posiada miernik prądu ładowania, pojemności obciążenia oraz kilowoltomierz piku napięcia wyjściowego z centralnym zerem.

Już ponad 10 lat temu udowodniono, że badania WN DC kabli nie tylko powodują uszkodzenia współczesnych izolacji kabli (zjawisko polaryzacji), ale również są nieefektywne w określaniu jakości tych izolacji. Testy napięciem stałym wykrywają jedynie poważne uszkodzenia kabli, niewielkie defekty nie są wykrywane co może to prowadzić do poważnych uszkodzeń izolacji. Z tego powodu większość firm wstrzymała testowanie kabli napięciem DC i przeszła na badania napięciami wolnozmiennymi (VLF) do prób wytrzymałości, wyładowań niezupełnych oraz tangensa delta.

Wszystkie systemy HVI VLF mają na wyjściu napięcie będące czystą sinusoidą. Tylko przebieg sinusoidalny jest właściwy do badań wyładowań niezupełnych oraz tangensa delta.

High Volatage, Inc. - produkuje to, czego użytkownicy chcą i potrzebują
Systemy HVI VLF nie działają w oparciu o mikroprocesory, wymagające programowania, ekranów dotykowych oraz innych delikatnych podzespołów, które nie są potrzebne i nie są pożądane w przyrządach wysokonapięciowych VLF do badań w terenie. Nasze systemy VLF są sterowane ręcznie i mechanicznie. Konwencjonalne, latami udowadniane, wypełnione olejem sekcje WN oferują najbardziej wytrzymałe i niezawodne z możliwych konstrukcje, szczególnie w porównaniu z konstrukcjami półprzewodnikowymi oferowanymi przez innych producentów.

Więcej informacji:
https://www.tomtronix.pl/hv/vlf_4022cmf.aspx

Artykuł:
https://www.tomtronix.pl/prasa/ElektroInfo/2009_11%20Badania%20kabli%2...
