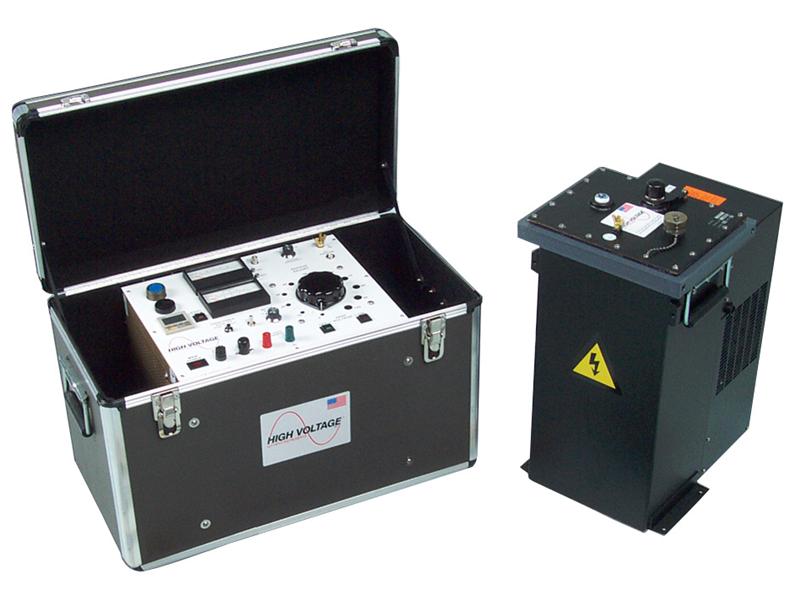

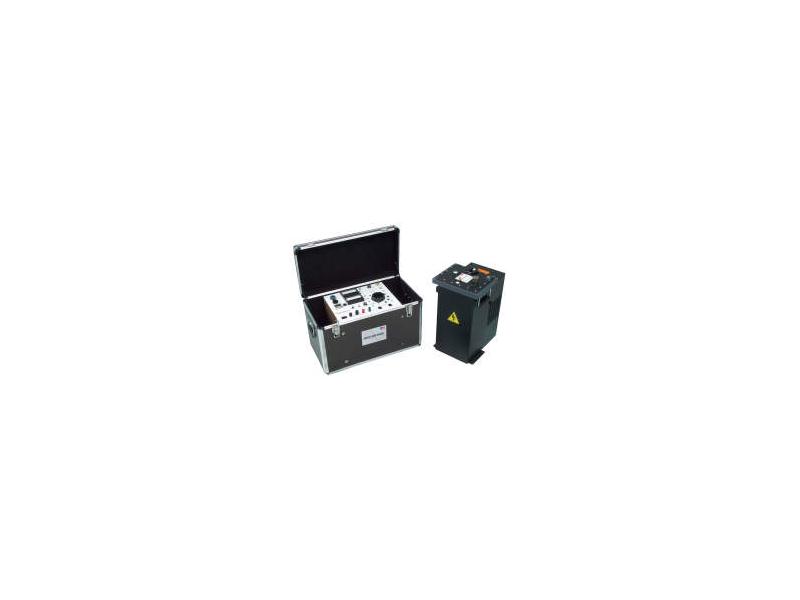

Tester VLF napięciem przemiennym wolnozmiennym VLF-6022CMF
Tester VLF napięciem przemiennym wolnozmiennym VLF-6022CMF
Producent:
HVI - High Voltage Instruments
Numer katalogowy:
VLF-6022CMF

Profesjonalna instrukcja obsługi w języku polskim.

Tester VLF napięciem przemiennym wolnozmiennym VLF-6022CMF

Zasilanie: 230V, 50/60Hz, pik 8A, średnio 4A.
Wyjście: 0 - 60kVac pik; 0,1Hz/0,05Hz/0,02Hz sinusoida.
Typ pracy: ciągły.

Zakres obciążenia:
- 1,1µF przy 0,1Hz,
- 2,2µF przy 0,05Hz,
- 5,5µF przy 0,02Hz.

Mierniki:
- Woltomierz: 0 - 60kVac pik.
- Miernik prądu ładowania: 0 - 100mA pik.
- Miernik pojemności obciążenia: 0 - 6µF.
- Ustawiany licznik czasu trwania pomiaru.

Długości kabli:
- wyjściowy, ekranowany EPR: 6m,
- połączenia wewnętrzne: 3m.

Wymiary i waga:
- Część sterująca: 660 x 330 x 406mm, 34kg,
- Część WN: 381 x 260 x 546mm, 45kg.

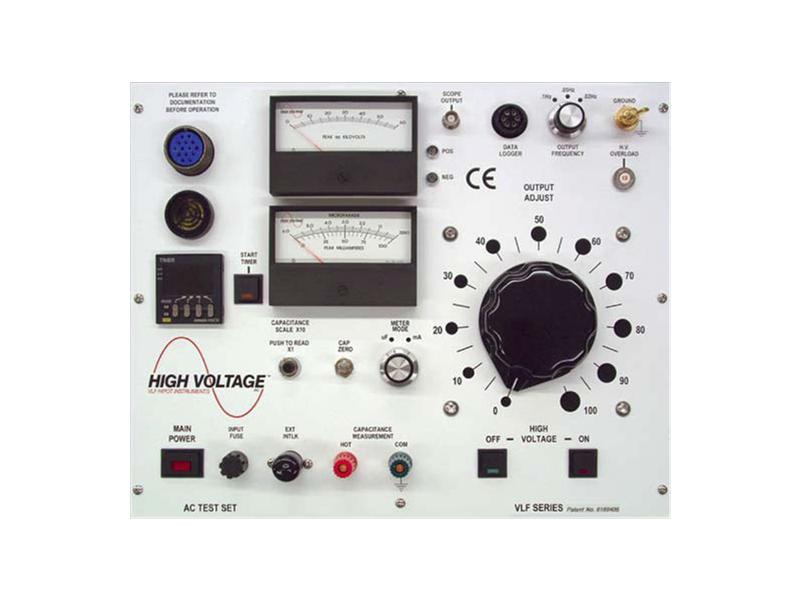

Model ten, z wyjściem do 60kV pik, jest właściwy do badania kabli o napięciu znamionowym do 35kV. Możliwość pracy z dużymi obciążeniami pojemnościowymi umożliwia zastosowanie go do badań kabli o długości do około 16km, w zależności od typu. Model ten posiada miernik prądu ładowania, pojemności obciążenia, kilowoltomierz piku napięcia wyjściowego, kontrolki wskazujące polaryzację oraz licznik czasu trwania pomiaru.

Już ponad 10 lat temu udowodniono, że badania WN DC kabli nie tylko powodują uszkodzenia współczesnych izolacji kabli (zjawisko polaryzacji), ale również są nieefektywne w określaniu jakości tych izolacji. Testy napięciem stałym wykrywają jedynie poważne uszkodzenia kabli, niewielkie defekty nie są wykrywane co może to prowadzić do poważnych uszkodzeń izolacji. Z tego powodu większość firm wstrzymała testowanie kabli napięciem DC i przeszła na badania napięciami wolnozmiennymi (VLF) do prób wytrzymałości, wyładowań niezupełnych oraz tangensa delta.

Wszystkie systemy HVI VLF mają na wyjściu napięcie będące czystą sinusoidą. Tylko przebieg sinusoidalny jest właściwy do badań wyładowań niezupełnych oraz tangensa delta.

High Volatge, Inc. - produkuje to, czego użytkownicy chcą i potrzebują
Systemy HVI VLF nie działają w oparciu o mikroprocesory, wymagające programowania, ekranów dotykowych oraz innych delikatnych podzespołów, które nie są potrzebne i nie są pożądane w przyrządach wysokonapięciowych VLF do badań w terenie. Nasze systemy VLF są sterowane ręcznie i mechanicznie. Konwencjonalne, latami udowadniane, wypełnione olejem sekcje WN oferują najbardziej wytrzymałe i niezawodne z możliwych konstrukcje, szczególnie w porównaniu z konstrukcjami półprzewodnikowymi oferowanymi przez innych producentów.

Więcej informacji:
https://www.tomtronix.pl/hv/vlf_6022cmf.aspx

Artykuł:
https://www.tomtronix.pl/prasa/ElektroInfo/2009_11%20Badania%20kabli%2...
