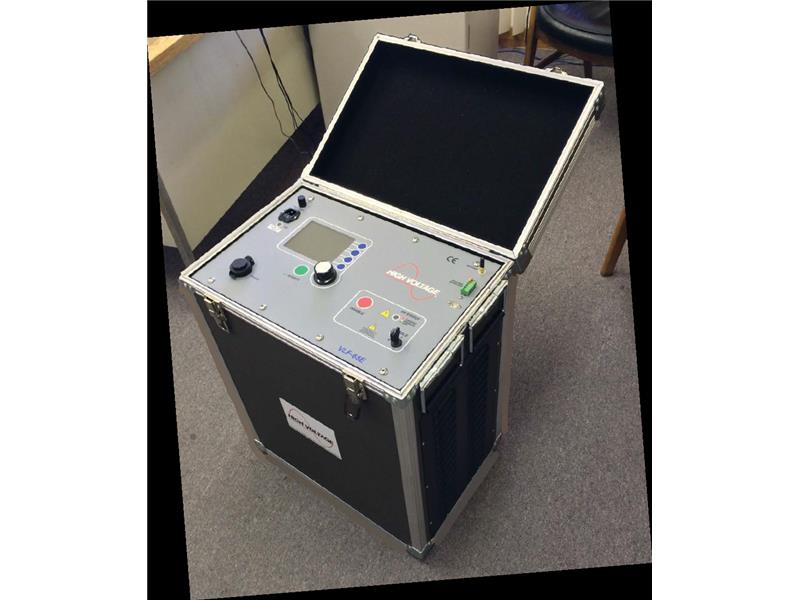

Tester wysokim napięciem przemiennym wolnozmiennym VLF-65E
Tester High Voltage VLF-65E
Producent:
HVI - High Voltage Instruments
Numer katalogowy:
VLF-65E

Profesjonalna instrukcja obsługi w języku polskim.

System VLF-65E jest najnowszą konstrukcją nowej generacji testerów wysokim napięciem wolnozmiennym (VLF AC) produkcji High Voltage. Podzespoły WN mają wykonanie typu suchego, chłodzonego powietrzem. Układy sterujące to konstrukcja półprzewodnikowa ze sterowaniem mikroprocesorowym. Przebiegi testów są programowane, posiada wiele funkcji wyjściowych, łączność bezprzewodową, uzyskiwanie wyników jest intuicyjne, a obsługa łatwa do nauczenia. Równie przyjazne jest dołączone oprogramowanie na PC.

Przyrząd jest urządzeniem przenośnym, i jak wszystkie produkty High Voltage, o konstrukcji przystosowanej do pracy w niekorzystnych warunkach występujących w terenie. Napięcie wyjściowe w zakresie 0 ÷ 65kVac spełnia międzynarodowe normy dotyczące badań odbiorczych kabli do 35kV.

Wyjście o przebiegu czystej sinusoidy jest odpowiednie do stosowania przy współpracy z opcjonalnymi systemami do pomiaru tangensa delta oraz wyładowań niezupełnych.
System VLF-65E oferuje wszystko, co jest potrzebne do pełnego badania kabli o napięciu znamionowym do 35kV.

- Wyjście VLF i DC,
- Badanie ekranów,
- Dopalanie kabli.

High Voltage oferuje najszerszy zakres systemów VLF obejmujący 12 modeli, o najwyższych mocach oraz najwyższych napięciach, konstrukcje elektroniczne i elektro-mechaniczne, systemy do pomiaru tangensa delta, wszystkie produkty z doskonałym wsparciem serwisowym producenta. High Voltage produkuje przyrządy do badań aparatury rozdzielczej, silników/generatorów, transformatorów oraz kabli. High Voltage dostarcza swoje produkty do ponad 100 krajów.

Ponad 2000 systemów VLF pracuje w ponad 80 krajach.

Dopalanie kabli.
Oferuje więcej niż tylko proste dopalanie DC jak inni. High Voltage używa napięcia VLF do ciągłego ładowania kabla, dla obu polaryzacji, pozwalając na rozładowanie zmagazynowanej energii w miejscu uszkodzenia, następnie używa prąd wyjściowy VLF do podtrzymania łuku dla każdej połówki cyklu w celu dopalenia uszkodzenia. Przyrząd oferuje dwie bardzo efektywne metody dopalania.

Już ponad 10 lat temu udowodniono, że badania WN DC kabli nie tylko powodują uszkodzenia współczesnych izolacji kabli (zjawisko polaryzacji), ale również są nieefektywne w określaniu jakości tych izolacji. Testy napięciem stałym wykrywają jedynie poważne uszkodzenia kabli, niewielkie defekty nie są wykrywane co może to prowadzić do poważnych uszkodzeń izolacji. Z tego powodu większość firm wstrzymała testowanie kabli napięciem DC i przeszła na badania napięciami wolnozmiennymi (VLF) do prób wytrzymałości, wyładowań niezupełnych oraz tangensa delta.

Spełniane normy: IEEE 400.2, IEEE 400, IEC 60060-3, CENELEC HD 620/621, VDE DIN 0276-620/621. IEEE 433 dla silników/generatorów.

VLF-65E oferuje wszystko co potrzebne:
- programowanie sekwencji testów,
- sterowanie ręczne i automatyczne,
- port USB do przechwytywania danych oraz do eksportu,
- bezprzewodowy interfejs do łączności z komputerem do zdalnego sterowania pracą oraz do importu wyników,
- wyświetlanie na ekranie wyników pomiarów Tangensa Delta przy współpracy z opcjonalną przystawką TD-65E.

Dane techniczne
- Zasilanie: 100 Vac – 265 Vac, 50 Hz/60 Hz, 20A max,
- Wyjście:
     - sinusoida VLF: 0 ÷ 65kVac szczytowe / 46kVac rms przy 26mA,
     - przebieg prostokątny VLF: 0 ÷ 65kV pik przy 45mA,
     - DC: 0 ÷ ±65kV przy 45mA,
- Test ekranu/pancerza - programowany przez użytkownika,
- cykl pracy: ciągły,
- częstotliwości: 0,1Hz do 0,01Hz z krokiem 0,01Hz,
- Zakresy obciążenia:
     - 1,0 μF przy 0,10 Hz przy 65 kV,
     - 2,0 μF przy 0.05 Hz przy 65 kV,
     - 5,0 μF przy 0,02 Hz przy 65 kV,
     - 10,0 μF przy 0.01 Hz przy 65 kV,
   Zakres μF rośnie przy niższych napięciach testu
   np.: 1,4 μF przy 0,10Hz przy 47kV pik
- Mierniki:
     - Napięcie kV szczytowe lub rms, dokładność ±1%,
     - Prąd mA szczytowe lub rms, dokładność ±1%,
- Obliczone: pojemność, rezystancja, tangens delta, napięcie przebicia, czas do przebicia,
- Reakcja przy przebiciu: dopalanie lub wyłączenie,
- Gromadzenie wyników: do 50 zestawów wyników pomiarów może być magazynowanych w pamięci nieulotnej lub w pamięci USB,
- Interfejs do PC: USB i bezprzewodowa XBee,
- Oprogramowanie na PC: zdalne sterowanie i tworzenie raportów z pomiarów,
- Wymiary i waga: 559 mm x 369 mm x 660 mm, 68 kg.
