Powrót do listy produktów Ostatnia aktualizacja: 2019-06-14
Tester wysokim napięciem wolnozmiennym VLF-34E
Tester VL-34E
Producent:
High Voltage USA
Numer katalogowy:
VLF-34E

Profesjonalna instrukcja obsługi w języku polskim.

VLF-34E jest najnowszej generacji, sterowanym mikroprocesorowo, testerem wysokim napięciem wolnozmiennym. Spełnia wymagania wszystkich światowych norm dotyczących badań kabli klasy do 25kV. Przyrząd jest lekki, kompaktowy, solidny i bardzo przenośny. Posiada wyjście napięcia sinusoidalnego, które może być wykorzystane, przy współpracy z opcjonalnymi zewnętrznymi przyrządami, do badań wyładowań niezupełnych (PD) oraz tangensa delta (TD). Przy współpracy z opcjonalnymi przyrządami TD i PD, tester VLF-34E jest wszystkim, co jest potrzebne do badań praktycznie wszystkich kabli klasy do 25kV.

Na świecie jest 4 - 5 doświadczonych, oraz o dobrej reputacji, producentów systemów VLF. Większość oferownych modeli ma podobne specyfikacje. Jednakże, istnieją różnice w konstrukcji, które są istotne i mają wpływ na sposób w jaki wykonywana jest próba na przebicie oraz, czy pozwalają na wykonywanie badań tangensa delta oraz wyładowań niezupełnych kabli.

Dopalanie kabli
Oferuje więcej niż tylko proste dopalanie DC jak inni. HVI używa napięcia VLF do ciągłego ładowania kabla, dla obu polaryzacji, pozwalając na rozładowanie zmagazynowanej energii w miejscu uszkodzenia, następnie używa prąd wyjściowy VLF do podtrzymania łuku dla każdej połówki cyklu w celu dopalenia uszkodzenia. Dwie metody dopalania - bardzo efektywne.

Wyświetlacz

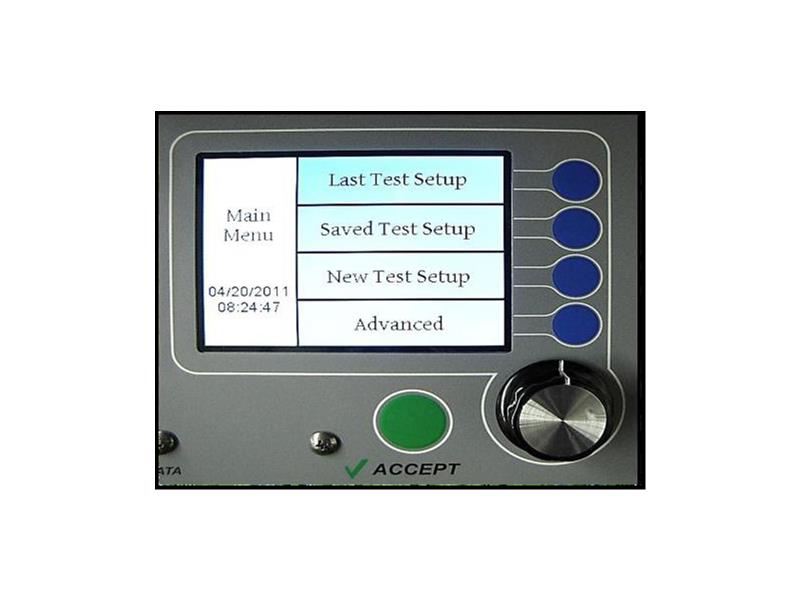

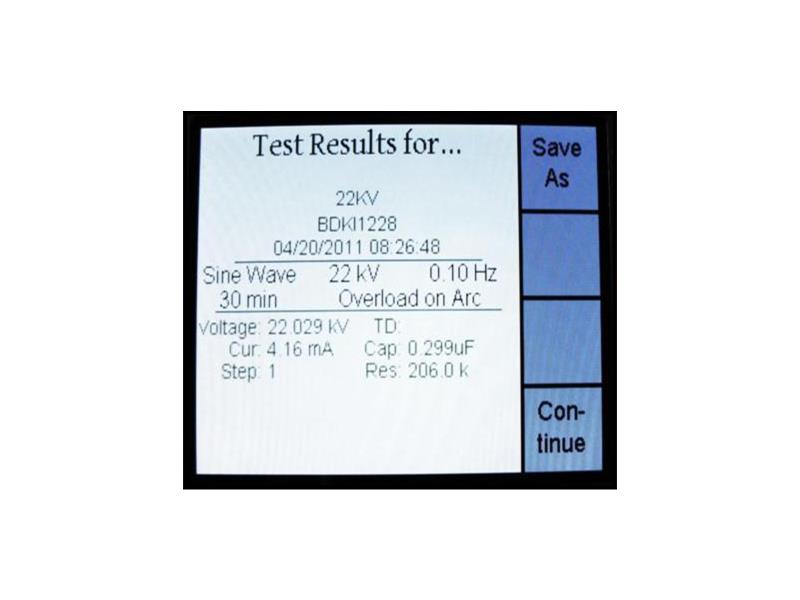

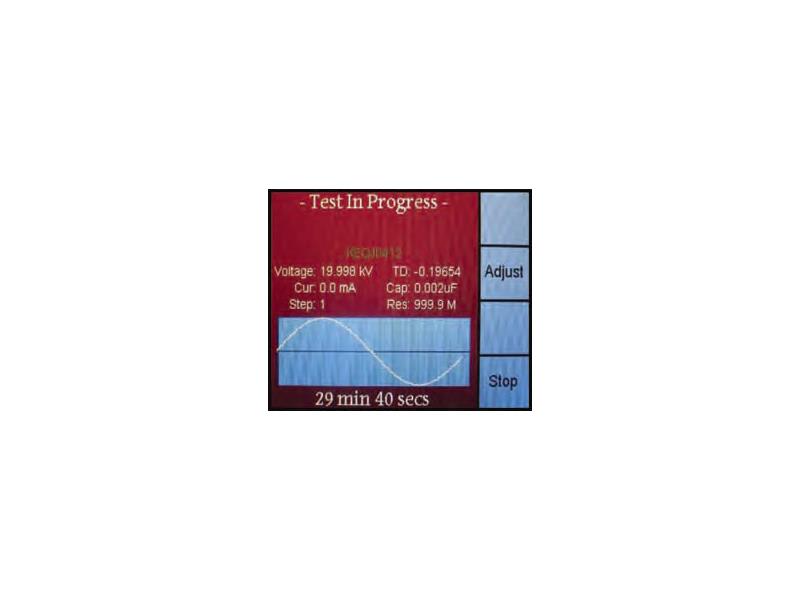

Najlepszy oferowany wyświetlacz. 320 x 240 TFT-LCD, kolorowy z podświetleniem LED.

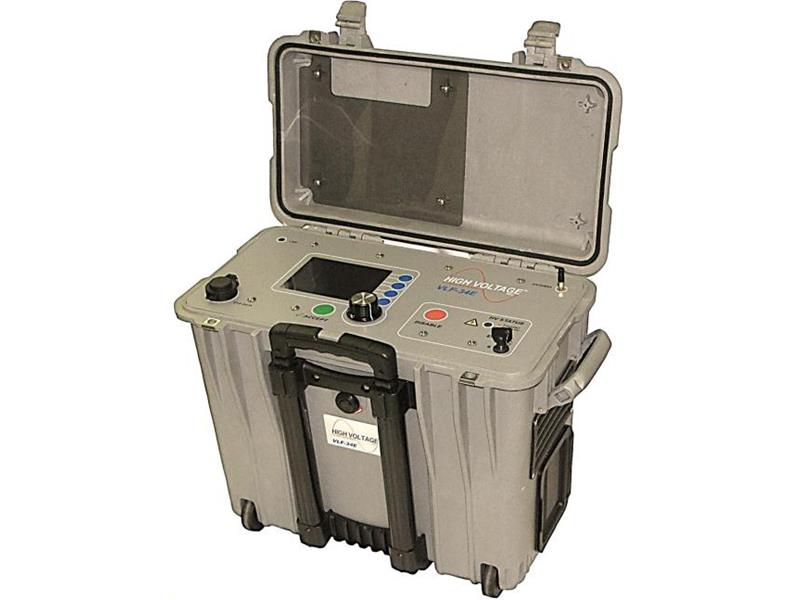

Obudowa
Kompaktowa, wytrzymała, lekka i przenośna, wyposażona w kółka i uchwyt, waga zaledwie 21kg.

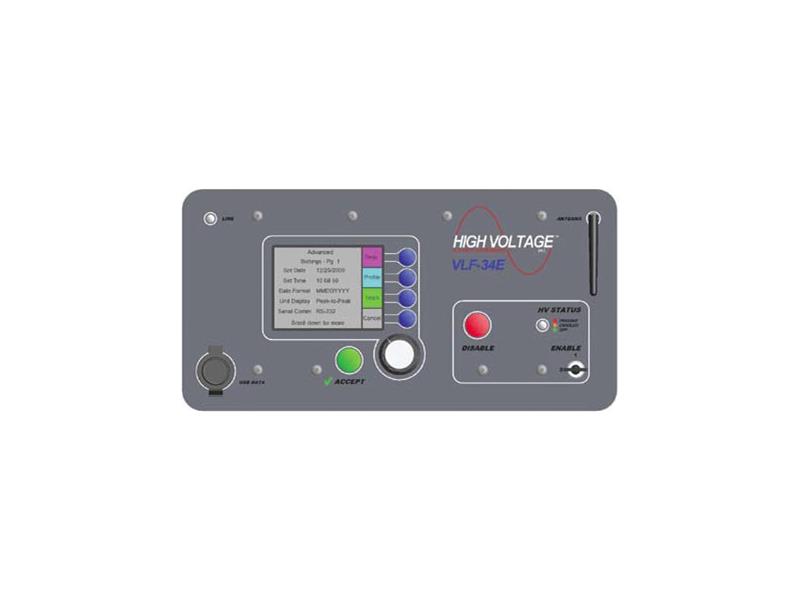

Łatwość obsługi
Programowana sekwencja testu lub sterowanie ręczne. Port USB do transmisji danych oraz do przechwytywania nieograniczonej ilości wyników. Bezprzewodowe połączenie z komputerem w celu zdalnego sterowania pracą oraz do transmisji wyników.

Spełnia normy kablowe: IEEE 400.2-2004, IEEE 400-2001, IEC 60060-3, VDE DIN 0276-620/621, CENELEC HD 620/621

Już ponad 10 lat temu udowodniono, że badania WN DC kabli nie tylko powodują uszkodzenia współczesnych izolacji kabli (zjawisko polaryzacji), ale również są nieefektywne w określaniu jakości tych izolacji. Testy napięciem stałym wykrywają jedynie poważne uszkodzenia kabli, niewielkie defekty nie są wykrywane co może to prowadzić do poważnych uszkodzeń izolacji. Z tego powodu większość firm wstrzymała testowanie kabli napięciem DC i przeszła na badania napięciami wolnozmiennymi (VLF) do prób wytrzymałości, wyładowań niezupełnych oraz tangensa delta.

Wszystkie systemy HVI VLF mają na wyjściu napięcie będące czystą sinusoidą.
Tylko przebieg sinusoidalny jest właściwy do badań wyładowań niezupełnych oraz tangensa delta.

Parametry techniczne

Napięcie zasilania:
90Vac - 265Vac, 50Hz/60Hz, max 5A

Wyjście WN:
- sinusoidalne: 0÷34kVac szczytowe/0÷24kV rms,
- DC: +/- 34kV,
- fala prostokątna: 34kV,
- tester pancerza.

Cykl pracy:
ciągły

Częstotliwość:
od 0,1Hz do 0,01Hz

Zakres obciążenia:
- 0,5μF przy 0,1Hz przy 34kV
- 1,0μF przy 0,05Hz przy 34kV
- 5,0μF przy 0,01Hz przy 34kV
- wartość μF rośnie ze zmniejszaniem napięcia
Na przykład 0,77μF przy 0,1Hz przy 22kV szczytowe

Mierniki:
- napięcie kV szczytowe lub RMS,
- prąd mA szczytowe lub RMS.

Obliczenia:
pojemności, rezystancji, napięcia przebicia, czasu do uszkodzenia.

Wymiary:
500mm x 305mm x 458mm

Waga:
21kg

Obudowa:
typu "pelikan" z uchwytami i kółkami.

Przewody wyjściowe:
6m PG8/U, 6m uziemiający 2 szt.

Raporty:
wyniki pomiarów zapisywane w nie ulotnej pamięci lub poprzez pamięć USB.

Interfejs PC:
USB,
bezprzewodowa xbee(r),
RS-232/422.

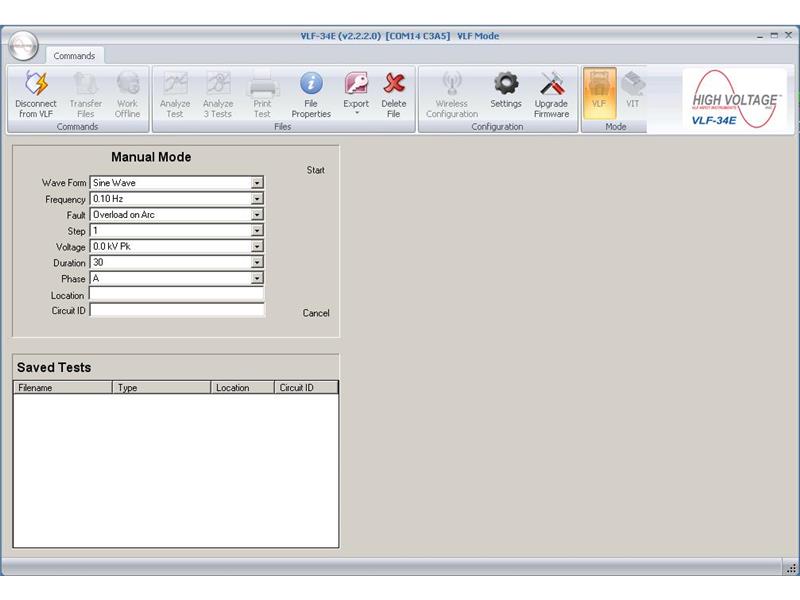

Oprogramowanie PC:
do zdalnego sterowania i tworzenia raportów.

Więcej informacji:
https://www.tomtronix.pl/hv/vlf_34e.aspx

Artykuł:
https://www.tomtronix.pl/prasa/ElektroInfo/2009_11%20Badania%20kabli%2...
