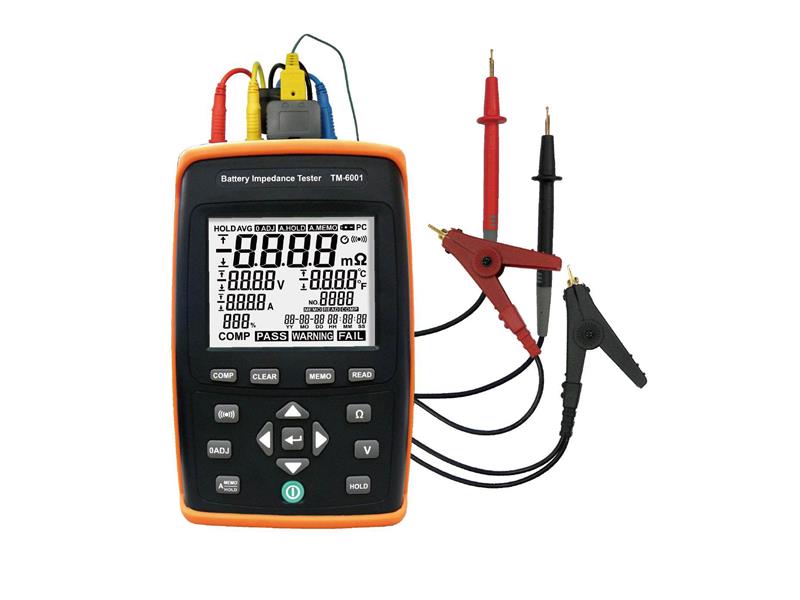

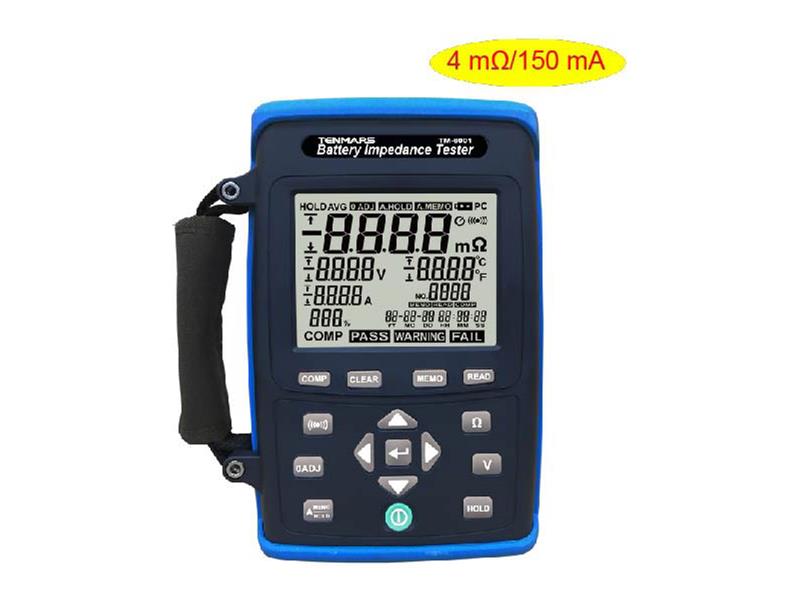

TM-6001 Tester impedancji akumulatorów

Profesjonalna instrukcja obsługi w języku polskim.

Okresowe przeglądy i badania są obowiązkową procedurą dla akumulatorów pełniących funkcję zasilania awaryjnego. Norma IEEE zaleca wykonywanie przeglądów oraz okresowe badania akumulatorów zasilania awaryjnego.
Doskonałe możliwości TM-6001 przy badaniach rezystancji oraz napięcia ogniw pomogą w eliminacji słabych akumulatorów dzięki czemu zapewnią niezwodne działanie systemu zasilania awaryjnego.
W przeciwieństwie do badania poprzez tradycyjny cykl rozładowania, które jest drogie, nieprzewidywalne i czasochłonne (ale dostarcza dane o aktualnej pojemności). TM-6001 jest szybki, niezawodny i łatwy w obsłudze.

Dzięki krótkiemu czasowi pomiaru, jedna osoba może łatwo, szybko i precyzyjnie zmierzyć ogniwo bez wyłączania go z pracy. Co więcej, natychmiast po załączeniu przyrząd jest praktycznie gotowy do pomiaru akumulatorów.

Pomaga w decyzji oceny kondycji akumulatora, czy jest sprawny, wymagający uwagi, czy uszkodzony.

Cechy szczególne

• Możliwość oceny stanu akumulatora bez wyłączania go z ruchu
• Idealny przyrząd do badań akumulatorów samochodowych, akumulatorów stosowanych w UPS oraz w telekomunikacji
• Krótki czas pomiaru i oceny stany akumulatora
• Jednoczesne wyświetlanie wyników impedancji oraz napięcia akumulatora
• Funkcja komparatora do automatycznej klasyfikacji stanu akumulatora: sprawny, wymagający uwagi lub niesprawny. Pozwala na zaprogramowanie wartości progowych impedancji oraz napięcia dla 99 typów różnych akumulatorów.
• Pomiar impedancji akumulatora wykonywany przy częstotliwości 1kHz
• Zakres pomiaru rezystancji od 1µΩ do 400Ω
• Zakres pomiaru napięcia do 60V DC
• Pomiar temperatury akumulatora
• Wewnętrzna pamięć wyników 9999 zestawów pomiarów
• Interfejs USB do współpracy z PC
• Na wyposażeniu program na PC
• Pomiar prądu AC/DC (z opcjonalną przystawką cęgową TM-1104)

Opcjonalna przystawka prądowa TM-1104
Przyrząd TM-6001 przy współpracy z przystawką TM-1104 pozwala na wykonywanie pomiaru napięcia DC i prądu DC na akumulatorze obciążonym wzorcowym rezystorem. Jest to dodatkowa, wiarygodna metoda sprawdzenia wydajności akumulatora.

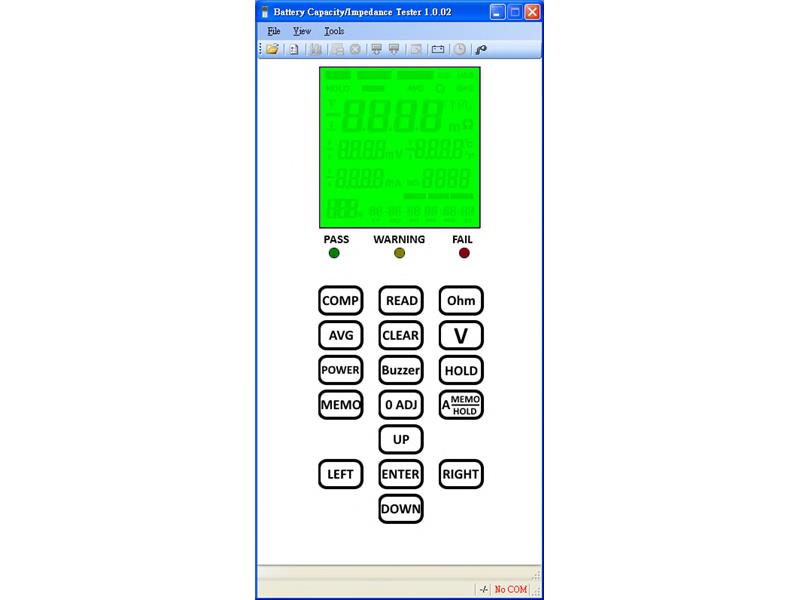

Na wyposażeniu program Battery Capacity/Impedance Tester

• Będący na wyposażeniu program umożliwia:
• Zdalne sterowanie pracą miernika
• Prezentację na żywo wyników na ekranie PC
• Rejestrację na żywo wyników z możliwością zapisu do pliku CSV
• Zaprogramowanie progów komparatora dla 99 typów akumulatorów

Dane techniczne

• Zakresy pomiarowe rezystancji: 4mΩ÷400Ω (częstotliwość pomiarowa: 1kHz ±30Hz)
• Zakresy napięciowe: 6,000V/60,00V
• Komparator: napięcie, impedancja
• Termopara typu K: -50°C ÷ 400°C
• Maksymalny pomiar napięcia; 60V DC
• Komparator: 0 ÷ 99 rekordów. Dla impedancji wewnętrznej akumulatora oraz napięcia.
• Wspiera funkcję komparatora dla oceny stanu: sprawny, ostrzeżenie lub uszkodzony
• Interfejs USB rejestracji do 9999 rekordów
• Zasilanie: baterie alkaliczne 1,5V AA sztuk 6

Impedancja

Częstotliwość pomiarowa: 1kHz ±30Hz

Zakres                   4mΩ   40mΩ   400mΩ    4Ω      40Ω      400Ω
Rozdzielczość          1µΩ    10µΩ    100µΩ   1mΩ   10mΩ    100mΩ
Prąd pomiarowy    150mA  150mA   50mA   15mA  1,5mA   0,15mA
Dokładność:   ±(1% odczytu + 20 cyfr) ±(0,8% odczytu + 10 cyfr)

Napięcie DC

Zakres                    6,000V     60,00V
Rozdzielczość            1mV        10mV
Dokładność:   ±(0,1% odczytu + 6 cyfr)

Temperatura

Zakres (NTC)       -20°C ÷ 60°C
Rozdzielczość           0,1°C
Dokładność:             ±1°C

Zakres (Typu K)    -50°C ÷ 400°C
Rozdzielczość            0,1°C
Dokładność:             ± 2°C

Prąd DC (z opcjonalną przystawką TM-1104)

Zakres       Czułość        Rozdzielczość          Dokładność
700A      0,6A ÷ 700,0A        0,1A          ±(2% odczytu + 5 cyfr)
