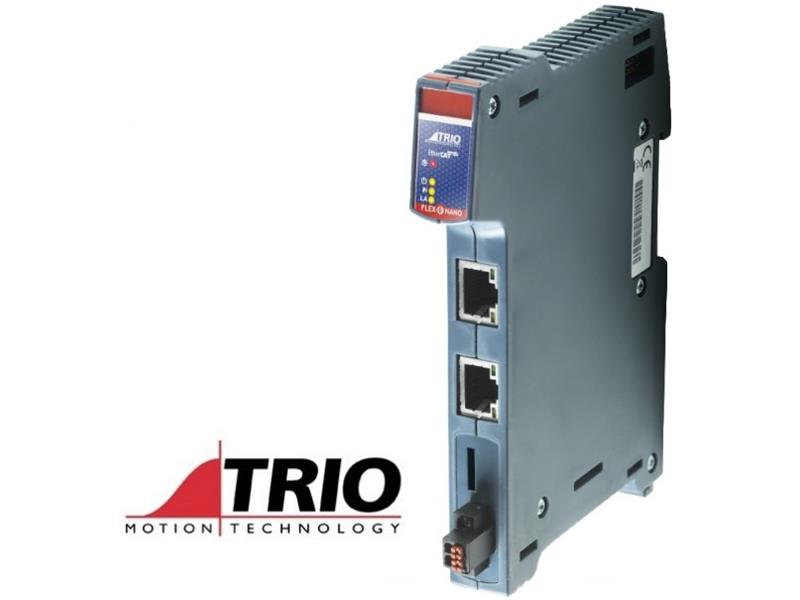

Trio Motion Flex-6 Nano

Wieloosiowy sterownik ruchu EtherCAT

   Wieloosiowy sterownik ruchu Trio Motion Flex-6 Nano EtherCAT
Producent:
Trio Motion Technology
Numer katalogowy:
Flex-6 Nano
  • Do 64 osi w sieci EtherCAT.
  • Do 1024 wejść/wyjść EtherCAT.
  • Dwurdzeniowy procesor ARM 1GHz.
  • Czas cyklu 125us.
  • Kompaktowa budowa modułowa.
  • 128MB rozszerzalnej pamięci Flash na dane.
  • Gniazdo kart SD.
  • 128MB pamięci DDR3.
  • Praktyczne złącza Push-In.
  • Port Ethernetowy protokołów: Ethernet-IP / Trio ActiveX / Uniplay HMI / UDP.
  • Łatwa rozbudowa systemem Flexslice.
  • Wbudowana kinematyka robotów: kartezjański, SCARA, delta, antropomorficzny, równoległy oraz własne użytkownika.
  • Montaż na szynie DIN.
  • Ceryfikaty: RoHS, UL i CE

Osie w protokole EtherCAT
64-bitowe całkowitoliczbowe rejestry pozycji dla uzyskania dużej precyzji osi w kompaktowej budowie.
Sterowniki podrzędne EtherCAT oraz moduły wejść/wyjść - możliwość pracy w trybach cyklicznej synchronizacji pozycji, prędkości lub momentu.
Programowanie Flex-6 Nano identyczne jak tradycyjnych osi sterowanych analogowo z dodatkową możliwością konfigurowania sterowników i alarmów procesowych poprzez magistrale EtherCAT.
Flex-6 Nano w sieci EtherCAT

W standardzie
Wbudowany port Ethernet - programowanie sterownika, jak również wymiana danych z panelami operatorskimi (HMI) i sterownikami PLC.
Obsługa plików tekstowych.
64 bitowa precyzja obliczeniowa dwurdzeniowego procesora ARM Cortex A7 (1 GHz).
Wielowątkowy program użytkownika tworzony w języku TrioBASIC.
Motion Perfect v4 - kompleksowe oprogramowanie narzędziowe (dla sterownika ruchu, HMI i PLC).
Montaż na szynę DIN.
Diody LED - sygnalizacja statusu urządzenia.

Opcjonalnie
Opcjonalnie IEC 61131-3 - programowanie w standardzie przemysłowym dla uzyskania pełnej funkcjonalność sterownika PLC.

Dostępne modele
MC4N dostępny jest w wersjach z 2, 4, 8, 16, 32 i 64 osiami. Wszystkie modele posiadają 64  wewnętrzne osie programowe. Nieskojarzone z wyjściami fizycznymi EtherCAT osie mogą zostać użyte w programie jako wirtualne. Każda z osi może zostać zaprogramowana dla dowolnego ruchu  korzystając przy tym między innymi z:
interpolacji liniowej, kołowej, helikalnej lub sferycznej,
synchronizacji z innymi osiami,
przekładni programowej.
Moc kontrolera pozwala na jednoczesne liczenie wielu kinematyk robotów.
