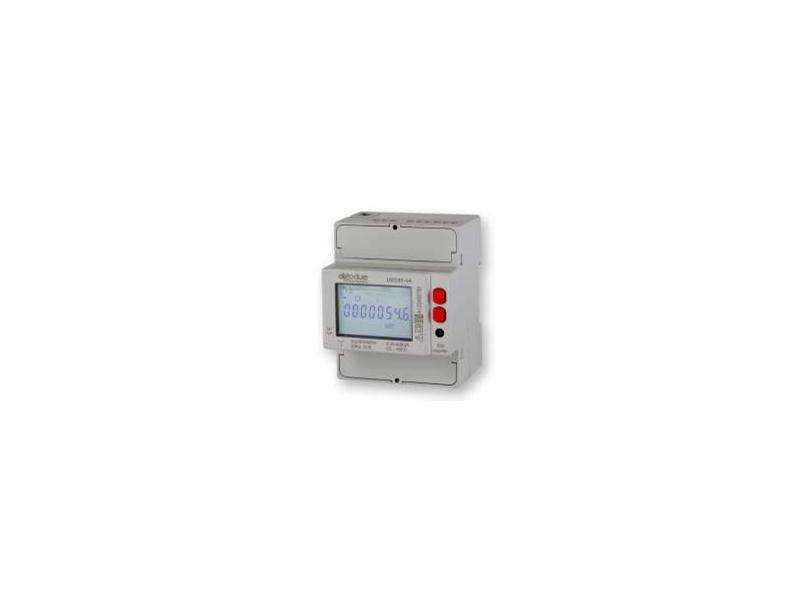

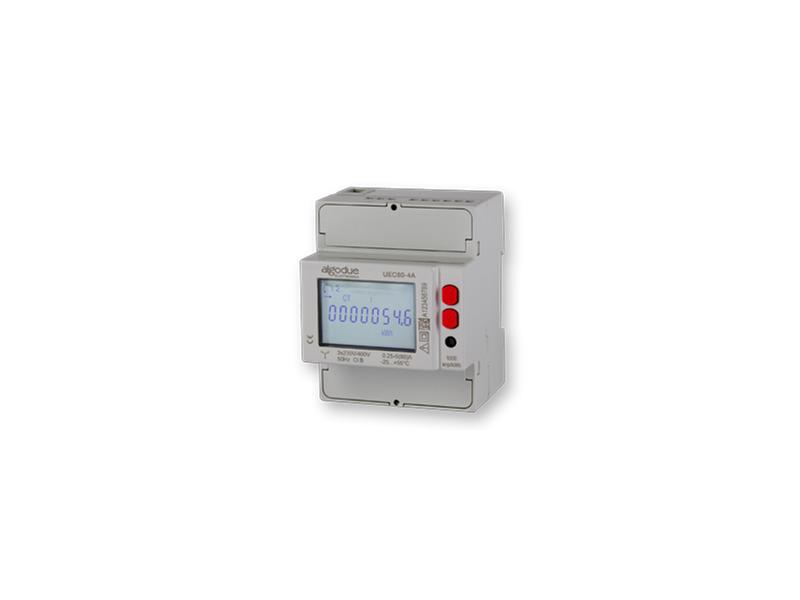

Trójfazowy licznik energii UEC80-3X i UEC80-4X
Trójfazowy licznik energii UEC80-3X i UEC80-4X
Producent:
Algodue Elettronica

- bezpośrednie podłączenie do 80A,
- pełne dwukierunkowe pomiary czterokwadrantowe dla wszystkich energii i mocy,
- dla sieci 3- lub 4-przewodwych z symetrycznym i niesymetrycznym obciążeniem,
- klasa B zgodnie z normą PN-EN50470-1-3,
- wejście taryf,
- wyjścia 2 S0 dla impulsowania energii,
- wyświetlacz LCD z 8 głównymi cyframi,
- port optyczny do komunikacji,
- dostępne z certyfikatem MID.

Ogólne właściowości:
Modułowe liczniki energii 4 DIN do pomiarów mocy w przemyśle oraz do zastosowań cywilnych, dostępne z certyfikatem MID dla wykonywania bilingów. Możliwość łączenia z różnymi zewnętrznymi modułami, licznik może komunikować się z innymi systemami. Moduły komunikacyjne COM są dostępne dla najbardziej popularnych protokołów. Poza energią, licznik może mierzyć główne parametry elektryczne i udostępniać je przez port COM. Wyświetlacz LCD pokazuje energie oraz chwilowe wartości mocy. Licznik jest zbudowany zgodnie z normą PN-EN50470-1-3. Dokładność pomiaru energii czynnej w pełni spełnia wymagania klasy B. Dokładność pomiaru energii biernej jest w klasie 2 według PN-EN62053-23. Szeroki podświetlany wyświetlacz LCD z czytelnymi symbolami graficznymi widocznymi na pierwszy rzut oka. Metrologiczna kontrolka LED na panelu czołowym i uszczelniona pokrywka zacisków. Dostępne są wersje z różnymi zakresami napięć pracy do podłączenia w sieciach 3 lub 4 przewodowych, właściwe do pomiarów obciążeń symetrycznych oraz niesymetrycznych. Analiza wartości MTBF, dokładna selekcja podzespołów i redukcja wewnętrznych temperatur pracy łącznie z ścisłą produkcją i normami kontroli jakości gwarantuje produkt o doskonałej jakości i długiej niezawodności.

Zalety:
- do 30 pomiarów chwilowych, kompletny zestaw liczników energii z 2 taryfami całkowitymi i licznikami częściowymi. Co więcej, liczniki częściowe mogą być uruchamiane, zatrzymywane lub resetowane,
- licznik wskazuje kolejność faz oraz inne funkcje diagnostyczne w przypadku nieprawidłowej biegunowości podłączenia.

Zastosowania:
- sumowanie energii elektrycznej w przemyśle dla każdej pojedynczej linii lub maszyny,
- pomiar energii generowanej przez odnawialne źródła energii takie, jak fotoogniwa, turbiny wiatrowe, itp.,
- obliczanie i bilingi zużycia energii centrach handlowych, ośrodkach, mieszkaniach, portach, itp.,
- sumowanie zużycia energii z hotelach, centrach kongresowych, wystawach targowych, etc.
- obliczanie zużycia energii w budynkach z pomieszczeniami wynajmowanymi na biura,
- podział kosztów w budynkach przemysłowych,
- realizacja systemów monitorowania energii,
- zdalne pomiary zużycia energii i obliczenie kosztów.

Wartości mierzone:

Wartości chwilowe:
- napięcia Vcałk., VL1-N, VL2-N, VL3-N,
- napięcia linii (międzyfazowe) VL1-L2, VL2-L3, VL3-L1,
- prądy Icałk., I1, I2, I3, IN,
- współczynniki mocy PFcałk., PFL1, PFL2, PFL3,
- moce pozorne Scałk., SL1, SL2, SL3,
- moce czynne Pcałk., PL1, PL2, PL3,
- moc bierna Qcałk., QL1, QL2, QL3,
- częstotliwość f,
- kolejność faz CW/CCW,
- kierunek mocy IMP/EXP.

Dane rejestrowane:
- całkowita energia czynna,
- całkowita energia bierna ind. i poj.,
- całkowita energia pozorna ind. i poj.,
- T1/T2 taryfowe liczniki energii,
- resetowalne liczniki energii częściowej,
- balans energii.

Inne informacje:
- bieżąca taryfa,
- wartość drugiego licznika,
- wartość przekładni przekładnika prądowego,
- za wysokie/za niskie napięcie,
- za mały/za duży prąd,
- za mała/za duża częstotliwość,
- liczniki częściowe,
- aktywna komunikacja,
- aktywny impuls S0,
- stan błędu.

Zasilanie:
- zasilanie czerpane jest z obwodów napięciowych,
- znamionowe napięcie ±20%,
- pobór mocy (dla każdej fazy): max 7,5VA,
- znamionowa częstotliwość: 50/60Hz.

Napięcie:
- A) 3x230V/400V 50Hz 4 przewody,
- A) 3x400V 50Hz 3 przewody,
- B) 3x240V/415V 50Hz 4 przewody,
- B) 3x415V 50Hz 3 przewody,
- C) 3x230V/400V 50/60Hz 4 przewody,
- C) 3x400V 50/60Hz 3 przewody,
- D) 3x230V/400...3x240/415V 50/60Hz 4 przewody,
- D) 3x400V...3x415V 50/60Hz 3 przewody,
- E) 3x120V/210V 60Hz 4 przewody,
- E) 3x210V 60Hz 3 przewody,
- F) 3x110/190V 60Hz 4 przewody,
- F) 3x190V 60Hz 3 przewody.

Prąd:
- wartość maksymalna Imax: 80A,
- wartość Iref (Ib): 5A,
- wartość Itr: 500mA,
- wartość Imin: 250mA,
- prąd startu Ist: 20mA.

Dokładność:
- energia czynna klasa B zgodnie z normą PN-EN50470-1-3,
- energia bierna klasa 2 zgodnie z normą PN-EN62053-23.

Wyjścia S0:
- 2 pasywne optoizolowane,
- maksymalne wartości: 250VAC-DC - 100mA,
- długość impulsu: 50 ±2ms czas ON(zał.), 50 ±2ms czas OFF(wył.).

Wejście taryf:
- aktywne optoizolowane,
- maksymalne napięcie: 276VAC-DC.

Metrologiczna kontrolka LED:
- stała miernika: 10000 imp/kWh.

Warunki środowiskowe:
- temperatura pracy: -25°C ÷ +55°C,
- temperatura magazynowania: -25°C ÷ +75°C,
- wilgotność: max 80% bez kondensacji,
- stopień ochrony: IP51 część frontowa - IP20 zaciski.
