Trójfazowy rejestrator napięcia XL424

Profesjonalna instrukcja obsługi w języku polskim.

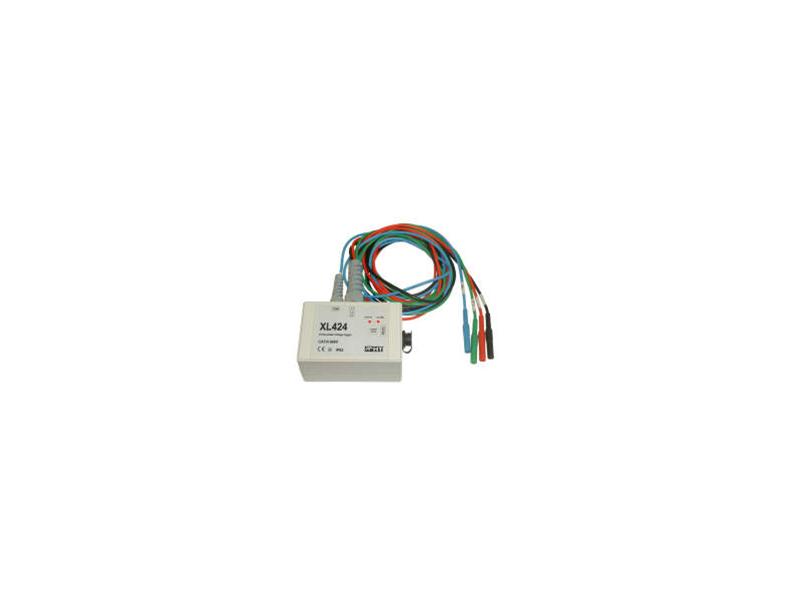

Trójfazowy rejestrator napięcia XL424

- Pomiar napięcia TRMS AC do 600V.
- Programowany okres rejestracji.
- Ręczna aktywacja rejestracji.
- Wskazanie rozładowania baterii.
- Wskazanie poprzez LED trybu pracy.
- Interfejs RS-232.
- Utrzymanie wyników przy braku baterii.
- Programowanie i analiza wyników w dołączonym programie DATALINK.

Opis

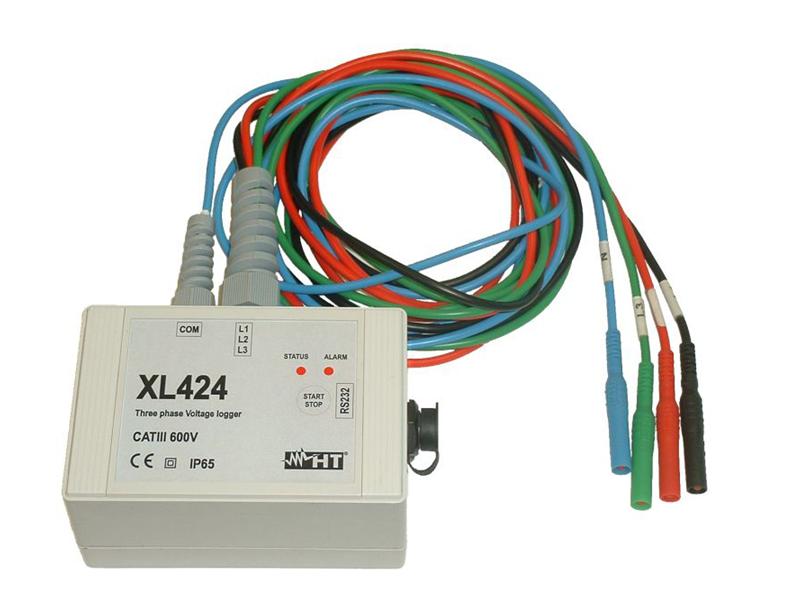

XL424 jest miernikiem z nowej serii rejestratorów, która zawiera również modele XL421, XL422 i XL423. Rejestrator XL424 może wykonywać pomiary i rejestrować wartość TRMS napięć do 600V w systemach trójfazowych. Może być niezwykle przydatny w różnorodnych zastosowaniach (tj. przy ocenie napięć w instalacji, niesymetryczności obciążenia itp.). Przyrząd jest umieszczony w bezpieczniej i praktycznej obudowie, do pomiaru napięć ma wbudowane przewody pomiarowe z bezpiecznymi końcówkami krokodylkowymi. Dzięki wyrafinowanemu algorytmowi pracy pamięci, przyrządy mogą rejestrować przez bardzo długie odcinki czasu, aż do 90 dni. Użycie jest bardzo proste dzięki obecności krótkiej instrukcji na obudowie przyrządu. Oprogramowanie DATALINK, będące na wyposażeniu rejestratora, pozwala na przesłanie danych do PC i późniejszą analizę wszystkich zarejestrowanych wyników bezpośrednio na PC. Wysoki stopień szczelności obudowy (IP65) czyni przyrząd niezawodny i właściwy również przy użytkowaniu w ekstremalnych warunkach.

Zasada rejestracji
Wszystkie rejestratory z serii XL zapisują chwilowy pomiar co ustawiony okres rejestracji. Algorytm uśredniania programowego polega na tym, że zarejestrowane dane (po przesłaniu do PC) są uśredniane automatycznie z okienkiem 10 minut w będącym na wyposażeniu programie Datalink.
Innymi słowy: w jednej kolumnie są zarejestrowane wyniki, w sąsiedniej kolumnie są w danym wierszu wartości średnie obliczane za 10 minut wstecz. Programując rejestrację należy tak ustawić okres rejestracji, aby był on krótszy, niż przewidywane zmiany napięcia.
