Uchwyty GN 422 i przełączniki GN 3310 do sterowania funkcjami maszyny

Firma Elesa+Ganter wprowadziła do oferty nowy typ uchwytów funkcyjnych o oznaczeniu GN 422 oraz stosowane w nich przełączniki serii GN 3310, dzięki którym można sterować funkcjami urządzenia. Oferowane rozwiązanie ma charakter kompleksowy, ale przełączniki GN 3310 mogą być używane także oddzielnie. Oba elementy są szczególnie polecane do zastosowań w miejscach, w których operator potrzebuje jednocześnie operować uchwytem jak i sterować elektrycznie innymi funkcjami urządzenia.

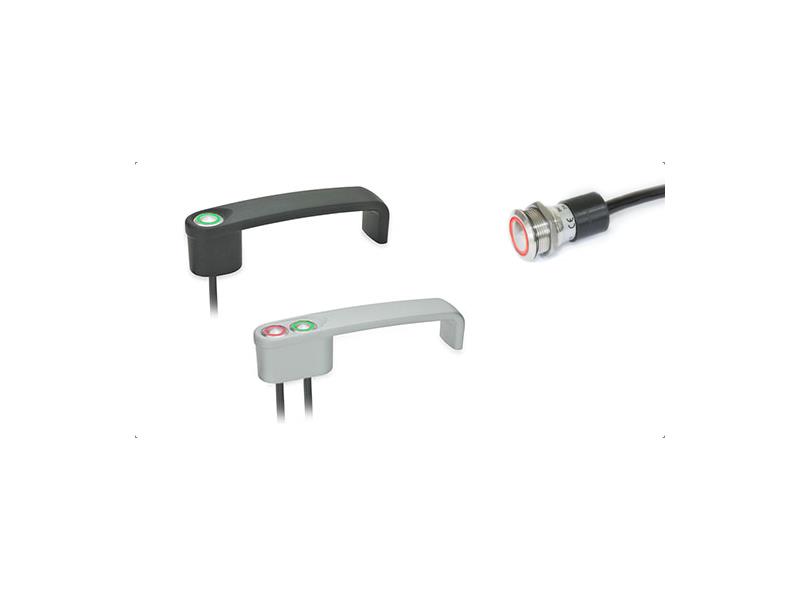

Uchwyt funkcyjny GN 422 jest zbudowany na bazie uchwytu typu U. Odlew z cynku ZD został ukształtowany w sposób umożliwiający zainstalowanie wewnątrz jednego (typ T1) lub dwóch (Typ T2) podświetlanych przycisków sterujących. Dodatkowo dostępne są dwa rodzaje przyłącza: typ K z przewodem o długości 2m lub 5m oraz typ S wtyk z przewodem 0,25m. Powierzchnia uchwytu pokryta jest żywicą epoksydową, standardowo dostępną w dwóch wariantach kolorystycznych:

- Kolor czarny, RAL 9005, wykończony na mat – oznaczenie SW

- Kolor srebrny RAL 9006, wykończony na mat – oznaczenie SR

Uchwyt jest dostępny w jednym rozmiarze, umożliwiającym operatorowi pewny i wygodny chwyt oraz montaż praktycznie w każdym miejscu maszyny. Uchwyt jest przystosowany do montażu od tyłu za pomocą śrub z gwintem M6.

„Ważną nowością w ofercie Elesa+Ganter są przełączniki z serii GN 3310. Standardowo montowane w uchwytach funkcyjnych GN 422, są również dostępne jako osobny produkt. W zależności od sposobu podłączenia i konfiguracji styków - NC lub NO - po naciśnięciu przycisku można na przykład wyzwolić elektryczny impuls wyłączający maszynę." – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

Przycisk przełącznika, korpus i nakrętka montażowa, są wykonane ze stali nierdzewnej AISI 304. Dostępne są dwa rodzaje przyłącza: typ K z przewodem o długości 2 m lub 5 m oraz typ KS wtyk z przewodem 0,25 m. Przełączniki GN 3310 są wyposażone w zintegrowane, podświetlane pierścienie LED. Są one zasilane niezależnie od samego przełącznika i w zależności od polaryzacji prądu zasilania świecą się na czerwono lub zielono. Rozwiązanie takie daje możliwość indywidulanego dopasowania koloru podświetlenia przycisku do aktualnego stanu funkcji, jaką steruje.

Nowe uchwyty funkcyjne GN 422 oraz przełączniki GN 3310 to kompaktowe rozwiązania do sterowania funkcjami i poszczególnymi opcjami maszyny. Docelowe zastosowania dla nowych rozwiązań to przede wszystkim te aplikacje, w których operator odpowiada za uruchomienie poszczególnych funkcji urządzenia np.:

- sterowania ryglami elektromagnetycznymi;

- sterowany elektrycznie zacisk szczęk chwytaków pneumatycznych, czy hydraulicznych;

- ustawianie głowic dozujących w nalewarkach;

- ustawianie pozycji chirurgicznych kolumn sufitowych;

- ustawianie głowic zgrzewających w zgrzewarkach wysokiej częstotliwości.

Link do stron katalogowej znajduje się poniżej:

https://www.elesa-ganter.pl/produkty/uchwyty-przemyslowe/seria/gn-422

https://www.elesa-ganter.pl/produkty/uchwyty-przemyslowe/seria/gn-3310

https://www.elesa-ganter.pl/produkty/uchwyty-przemyslowe/seria/GN-330
