Powrót do listy produktów Ostatnia aktualizacja: 2018-01-18
UKŁADY REGULACJI CIŚNIENIA
Układy regulacji ciśnienia
Producent:
Simex

Firma SIMEX producent i dostawca aparatury kontrolno pomiarowej z ponad 20-letnim doświadczeniem w branży oferuje różnorodne rozwiązania w dziedzinie regulacji i pomiarów.
Do zastosowania w regulacji ciśnienia firma SIMEX proponuje następujące rozwiązanie:
Regulator SRP-94 + przetwornik ciśnienia CCA-300
Jest to oczywiście przykładowe rozwiązanie, nasi specjaliści znajdą dla Państwa różnorodne rozwiązania zarówno do regulacji ciśnienia jak i innych zastosowań. Rozwiążą każdy Państwa problem i chętnie służą pomocą.

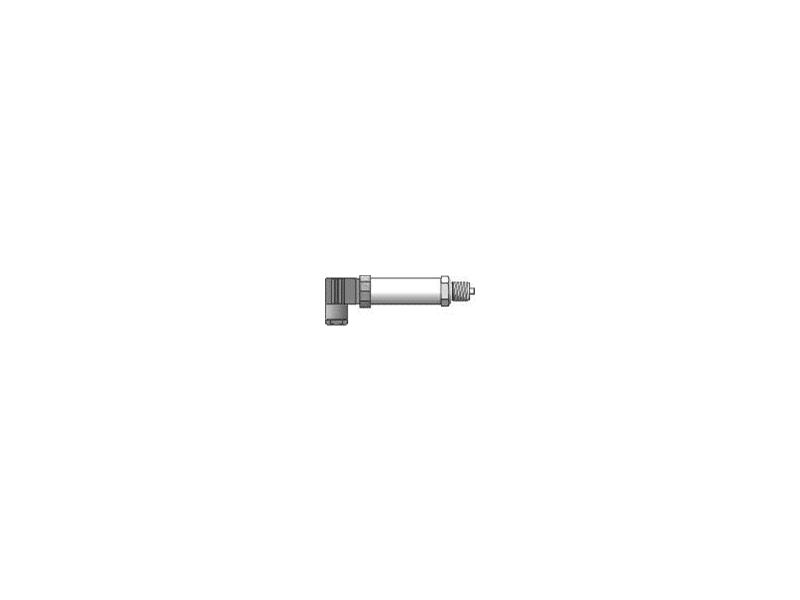

CCA-300

Przetwornik ciśnienia CCA-300 przeznaczony jest do pomiaru ciśnienia, podciśnienia i ciśnienia absolutnego: gazów, par i cieczy. Elementem pomiarowym jest piezorezystancyjny czujnik krzemowy oddzielony od medium przez membranę separującą i wybraną ciecz manometryczną. Zalany silikonem układ elektroniczny znajduje się w obudowie o stopniu szczelności od IP 65 do IP 67 w zależności od zastosowanego przyłącza elektrycznego. Użytkownik za pomocą potencjometrów ma możliwość zmiany “zera” i zakresu w granicach do 10% bez interakcji nastaw. Ze względu na niewielką masę, przetwornik można montować bezpośrednio na obiekcie. W przypadku pomiaru ciśnienia pary lub innych mediów gorących należy zastosować rurkę syfonową lub impulsową.

Dane Techniczne przetworników ciśnienia:

Zasilanie: 10,5V - 30V DC (wersja z Ex max. 12 - 28V DC)
Błąd od zmian napięcia zasilania: 0,005% / V
Szerokość zakresu pomiarowego: dowolna od 2,5 kPa do 100 MPa (nadciśnienie, podciśnienie); od 40 kPa do 8 MPa (ciśnienie absolutne)
Sygnał wyjściowy: 4-20 mA (wykonanie spec. 0-10 V) w systemie dwuprzewodowym
Histereza, powtarzalność: 0,05%
Zakres temperatur kompensacji: -10°C ÷ 80°C
Zakres temperatur pracy (otoczenia): -40°C ÷ 80°C
Zakres temperatur mierzonego medium: -40°C ÷ 120°C (pomiar bezpośredni); ponad 120°C (pomiar z zastosowaniem separatora membranowego, radiatora lub rurki impulsowej)
Stopień ochrony: IP 65 lub IP 67 w zależności od zastosowanego przyłącza elektrycznego
Materiał króćca i membrany: 00H17N14M2 (316Lss)
Materiał obudowy: 0H18N9 (304ss)

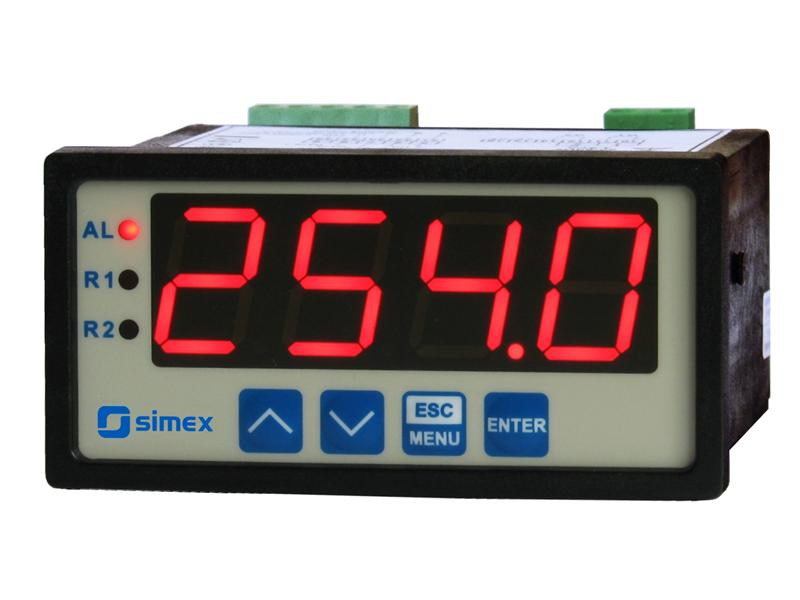

SRP-94

Miernik SRP-94 wyposażony jest w wejście prądowe posiadające zabezpieczenie chroniące rezystor pomiarowy przed uszkodzeniem oraz wejście napięciowe. Szeroka gama charakterystyk przetwarzania (liniowa, pierwiastkowa, kwadratowa, zdefiniowana przez użytkownika) umożliwia stosowanie ich w sterowaniu wieloma różnymi procesami. Wyjście 24V DC / 100 mA służy do zasilania przetworników pomiarowych. Złącze RS-485 umożliwia transmisję danych w systemach monitoringu procesów produkcyjnych. 2 lub 4 wyjścia sterujące umożliwiają regulację poziomu sygnału mierzonego. Wyjścia przekaźnikowe/OC mogą być sterowane według jednej lub dwu wartości progowych.

- programowany zakres pomiarowy,
- programowane histerezy i czasy opóźnienia wyjść sterujących,
- zabezpieczenie hasłem kodowym,
- programowany stopień filtracji wskazań,
- ośmiostopniowa skala regulacji jasności wyświetlacza,
- wejście prądowe zabezpieczone przed przeciążeniem,

Dane Techniczne mierników:

Zasilanie: 19V ÷ 50V DC; 16V ÷ 35V AC lub 85 ÷ 260V AC/DC
Pobór mocy: dla zasilania 85 ÷ 260V AC/DC i 16V ÷ 35V AC: max. 4,5 VA; dla zasilania 19V ÷ 50V DC: max. 4,5 W
Wyświetlacz: LED, czerwony, 4 x 20 mm, z ośmiostopniową regulacją jasności
Wejście: prądowe 0-20 mA lub 4-20 mA, wybierane programowo, rezystancja wejściowa < 65 Ohm (typowo 55 Ohm), zabezpieczone przed przeciążeniem, prąd wejściowy jest ograniczony do 40 mA; napięciowe 0-5 V, 1-5V, 0-10V lub 2-10V, wybierane programowo, rezystancja wejściowa > 50 kOhm
Zakres wskazań: -999 - 9999 + kropka dziesiętna
Dokładność: ± 0,25% ± jedna cyfra w całym zakresie temperatur pracy
Wyjścia: 0, 2 lub 4; przekaźnikowe 1A/250V AC (cosj=1) lub typu OC 30mA/30VDC//100mW
Wyjście zasilania przetworników: 24V DC +5%/-10% / max.100 mA, stabilizowane, nieizolowane od wejść pomiarowych
Wyjście aktywne prądowe: zakres pracy max. 0 - 24 mA, rezystancja obciążenia max. 700 Ohm (opcja dostępna wraz z 2 przekaźnikami)
Interfejs komunikacyjny: RS 485, 8N1 oraz 8N2, 1200 bit/s ÷ 115200 bit/s, Modbus RTU (nieizolowany od wejść pomiarowych)
Temp. pracy: 0°C ÷ +50°C
Temp. składowania: -10°C ÷ +70°C
Stopień ochrony: IP 65 (od frontu po zastosowaniu dodatkowej ramki); IP 40 (od frontu); IP 20 (obudowa i zaciski podłączeniowe)
Obudowa: tablicowa
Materiał obudowy: NORYL - GFN2S E1
Wymiary obudowy: 96 x 48 x 100 mm
Wymiary otworu montażowego: 90,5 x 43 mm
Głębokość montażowa: min. 102 mm
Grubość płyty tablicy: max. 5 mm
