UKŁADY REGULACJI POZIOMU
Układy regulacji poziomu
Producent:
Simex

Firma SIMEX producent i dostawca aparatury kontrolno pomiarowej z ponad 20-letnim doświadczeniem w branży oferuje różnorodne rozwiązania w dziedzinie regulacji i pomiarów.
Do zastosowania w regulacji poziomu firma SIMEX proponuje następujące rozwiązanie :
Regulator SRP-94 + hydrostatyczna sonda głębokości CPA-300
Jest to oczywiście przykładowe rozwiązanie, nasi specjaliści znajdą dla Państwa różnorodne rozwiązania zarówno do regulacji poziomu jak i innych zastosowań. Rozwiążą każdy Państwa problem i chętnie służą pomocą.

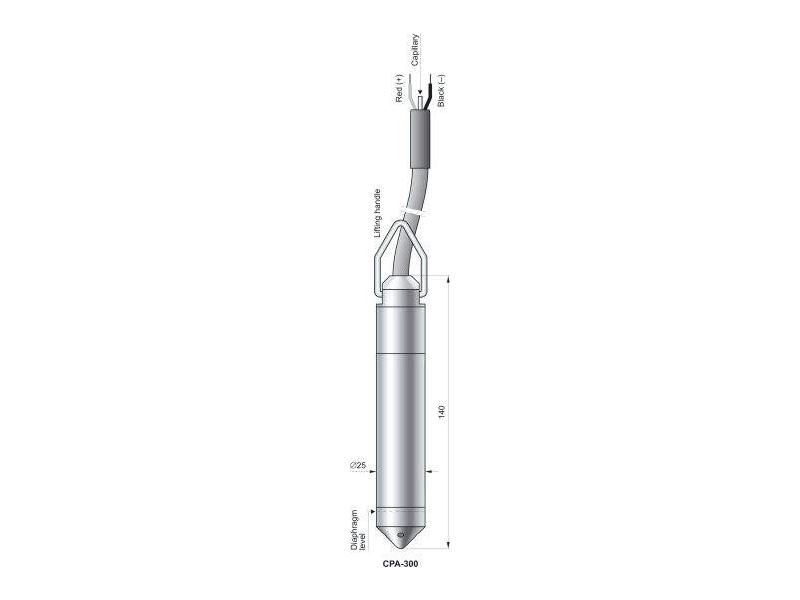

CPA-300

Hydrostatyczne sondy głębokości CPA-300 i CPA-310 przeznaczone są do pomiaru poziomu cieczy w zbiornikach, studniach głębinowych lub piezometrach. Do pomiaru poziomu w zbiornikach z wodą uzdatnioną przeznaczoną do spożycia polecamy sondę w wykonaniu specjalnym z teflonową osłoną kabla. Pomiar poziomu za pomocą sondy realizowany jest z wykorzystaniem prostej zależności między wysokością słupa cieczy a wywołanym ciśnieniem hydrostatycznym. Opuszczona na poziom odniesienia sonda może swobodnie wisieć na kablu lub leżeć na dnie zbiornika. Dostępne są wykonania specjalne: z sygnałem wyjściowym 0-10V, z temperaturą kompensacji -10 ÷ 70°C.
- dowolny zakres pomiarowy od 0 - 1 do 0 - 500 m H2O,
- zintegrowany wewnętrzny układ antyprzepięciowy,

Dane Techniczne sondy głębokości:

Zasilanie: 10 - 30 V DC, 15 - 30 V DC (dla sygnału 0 - 10 V)
Błąd od zmian napięcia zasilania: 0,005% / V
Szerokość zakresu pomiarowego: 1 - 500 m H2O
Standardowe zakresy pomiarowe: 10; 20; 50; 100 m H2O (dla sondy CPA-300 dodatkowo 4 m H2O)
Dopuszczalne przeciążenie: dla CPA-300 podane w tabeli, dla CPA-310 2 × zakres
Sygnał wyjściowy: 4 - 20 mA w systemie dwuprzewodowym, wykonanie specjalne: 0 - 10 V w systemie trzyprzewodowym bez wewnętrznego układu antyprzepięciowego (tylko CPA-300)
Histereza, powtarzalność: 0,05%
Stopień ochrony: IP68
Zakres temperatur kompensacji: 0°C ÷ 25°C; wykonanie specjalne: -10 ÷ 70°C
Zakres temperatur pracy (mierzonego medium): -25 ÷ 50°C dla zakresów > 20 m H2O; -25 ÷ 75°C dla zakresów < 20 m H2O
Materiał obudowy i membrany: 00H17N14M2 (316Lss)
Osłona kabla: poliuretan

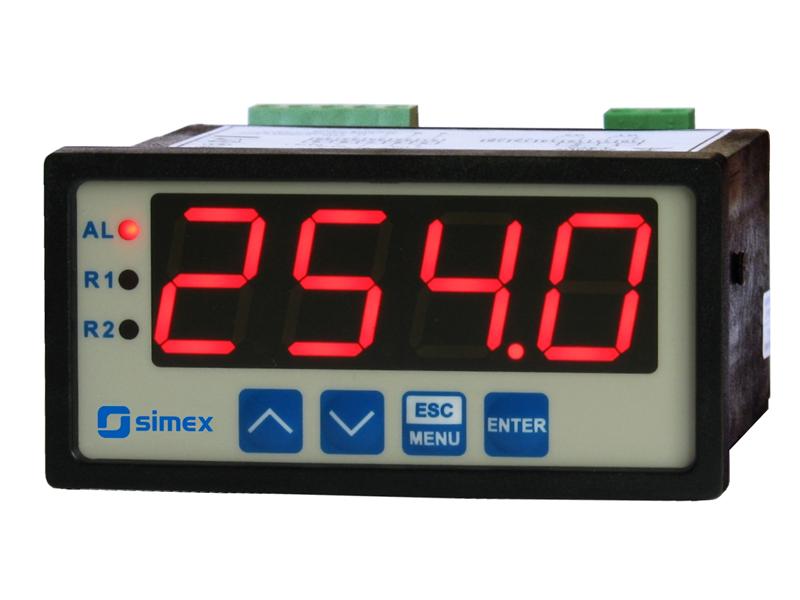

SRP-94

Miernik SRP-94 wyposażony jest w wejście prądowe posiadające zabezpieczenie chroniące rezystor pomiarowy przed uszkodzeniem oraz wejście napięciowe. Szeroka gama charakterystyk przetwarzania (liniowa, pierwiastkowa, kwadratowa, zdefiniowana przez użytkownika) umożliwia stosowanie ich w sterowaniu wieloma różnymi procesami. Wyjście 24V DC / 100 mA służy do zasilania przetworników pomiarowych. Złącze RS-485 umożliwia transmisję danych w systemach monitoringu procesów produkcyjnych. 2 lub 4 wyjścia sterujące umożliwiają regulację poziomu sygnału mierzonego. Wyjścia przekaźnikowe/OC mogą być sterowane według jednej lub dwu wartości progowych.

- programowany zakres pomiarowy,
- programowane histerezy i czasy opóźnienia wyjść sterujących,
- zabezpieczenie hasłem kodowym,
- programowany stopień filtracji wskazań,
- ośmiostopniowa skala regulacji jasności wyświetlacza,
- wejście prądowe zabezpieczone przed przeciążeniem.

Dane Techniczne miernika:

Zasilanie: 19V ÷ 50V DC; 16V ÷ 35V AC lub 85 ÷ 260V AC/DC
Pobór mocy: dla zasilania 85 ÷ 260V AC/DC i 16V ÷ 35V AC: max. 4,5 VA; dla zasilania 19V ÷ 50V DC: max. 4,5 W
Wyświetlacz: LED, czerwony, 4 x 20 mm, z ośmiostopniową regulacją jasności
Wejście: prądowe 0-20 mA lub 4-20 mA, wybierane programowo, rezystancja wejściowa < 65 Ohm (typowo 55 Ohm), zabezpieczone przed przeciążeniem, prąd wejściowy jest ograniczony do 40 mA; napięciowe 0-5 V, 1-5V, 0-10V lub 2-10V, wybierane programowo, rezystancja wejściowa > 50 kOhm
Zakres wskazań: -999 - 9999 + kropka dziesiętna
Dokładność: ± 0,25% ± jedna cyfra w całym zakresie temperatur pracy
Wyjścia: 0, 2 lub 4; przekaźnikowe 1A/250V AC (cosj=1) lub typu OC 30mA/30VDC//100mW
Wyjście zasilania przetworników: 24V DC +5%/-10% / max.100 mA, stabilizowane, nieizolowane od wejść pomiarowych
Wyjście aktywne prądowe: zakres pracy max. 0 - 24 mA, rezystancja obciążenia max. 700 Ohm (opcja dostępna wraz z 2 przekaźnikami)
Interfejs komunikacyjny: RS 485, 8N1 oraz 8N2, 1200 bit/s ÷ 115200 bit/s, Modbus RTU (nieizolowany od wejść pomiarowych)
Temp. pracy: 0°C ÷ +50°C
Temp. składowania: -10°C ÷ +70°C
Stopień ochrony: IP 65 (od frontu po zastosowaniu dodatkowej ramki); IP 40 (od frontu); IP 20 (obudowa i zaciski podłączeniowe)
Obudowa: tablicowa
Materiał obudowy: NORYL - GFN2S E1
Wymiary obudowy: 96 x 48 x 100 mm
Wymiary otworu montażowego: 90,5 x 43 mm
Głębokość montażowa: min. 102 mm
Grubość płyty tablicy: max. 5 mm
