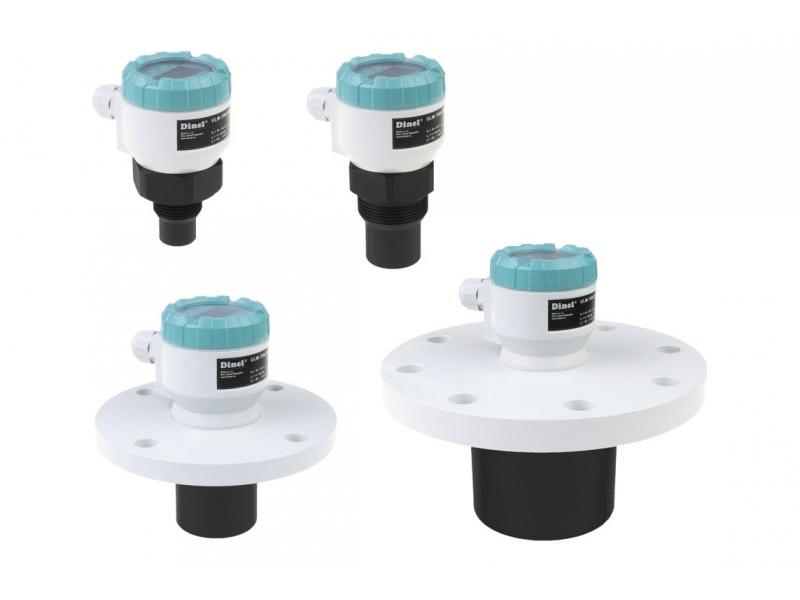

ULTRADŹWIĘKOWE MIERNIKI POZIOMU ULM-70N

ULM-70N jest ultradźwiękowym kompaktowym, dwuprzewodowym miernikiem poziomu, który w jednej obudowie zawiera przetwornik elektroakustyczny i moduł elektroniki. Miernik zaprojektowany został do pomiaru poziomu większości cieczy i pulp w zbiornikach otwartych i zamkniętych oraz niektórych materiałów sypkich.

Przetwornik pokryty został PVDF, co umożliwia zastosowanie przy pomiarach cieczy agresywnych. ULM-70N stanowi rozwojową wersję miernika ULM-53N. ULM-70N może zostać wyposażony w lokalny wysokokontrastowy wyświetlacz OLED, posiada wyjście analogowe 4...20mA z protokołem HART oraz zaawansowane algorytmy obróbki echa, umożliwiające m.in. eliminację fałszywego echa od pracującego mieszadła.

Programowanie zakresu pomiarowego przeprowadza się przy pomocy trzech przycisków i wyświetlacza - ustawienia można wykonać bez potrzeby uzyskania rzeczywistego echa, odbitego od powierzchni mierzonego medium.

Dane techniczne mierników poziomu:
Zasilanie: 18 ÷ 36V DC
Zakres pomiarowy: 0,2 ÷ 2 m (ULM-70N-02); 0,25 ÷ 6 m (ULM-70N-06); 0,4 ÷ 10 m (ULM-70N-10); 0,5 ÷ 20 m (ULM-70N-20)
Wyjścia: 4 ÷ 20 mA (3,9 ÷ 20,5 mA)
Kąt promieniowania wiązki: dla -3dB: 10° (ULM-70N-02 i ULM-70N-10); 14° (ULM- 70N-06); 12° (ULM-70N-20)
Temperatura pracy: -30 ÷ +70°C dla ULM-70N-02 i -06; -30 ÷ +60°C dla ULM-70N-10 i -20
Dokładność: 0,15%
Stopień ochrony: IP 67
Ciśnienie robocze: max. 0,1 Mpa
