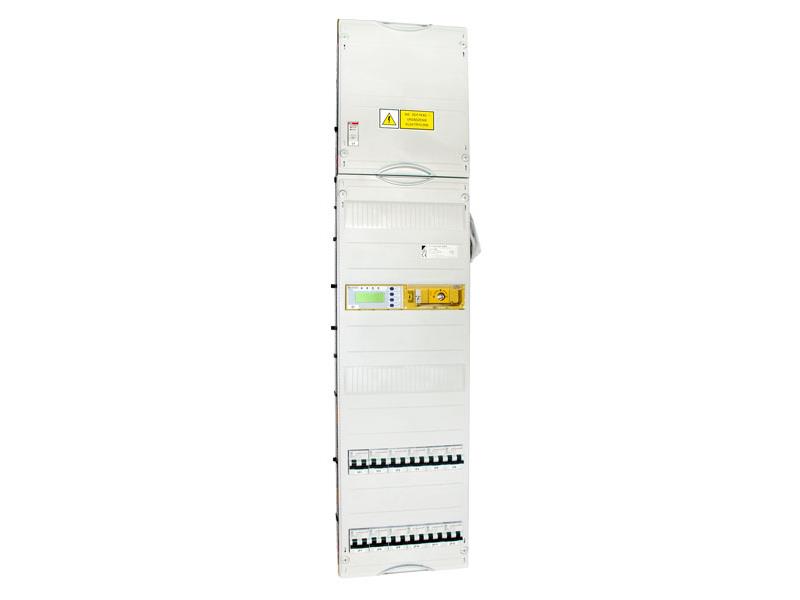

UPL710 / UPA710

Dwubiegunowe moduły zasilająco-kontrolne z kontrolą stanu izolacji i lokalizacją doziemień (opcjonalnie bez lokalizacji – UPA710) zgodne z normą: IEC 61508 (SIL 2) dla pomieszczeń medycznych grupy 2 w zgodności z normami: IEC 60364-7-710:2002; DIN VDE 0100-710 (VDE 0100-710):2002-11
Moduły zasilająco-kontrolne są podstawową składową systemu ATICS®.

Podstawowe cechy:

• zintegrowane funkcje przełączania zasilania i monitoringu sieci IT w jednym urządzeniu zwiększające niezawodność i bezpieczeństwo
• pełna kontrola izolacji
• kontrola obciążenia i temperatury uzwojeń transformatora medycznego
• system lokalizacji doziemień (moduł zasilająco-kontrolny UPL)
• opcjonalnie bez lokalizacji (moduł zasilająco-kontrolny UPA)
• programowalny przekaźnik alarmowy
• programowalne wejście cyfrowe
• testowanie i wymiana urządzenia bez przerwy w zasilaniu poprzez zastosowanie połączeń wtykowych i bypassu

Urządzenie przełączające (SZR)

• automatyczne przełączanie na zasilanie rezerwowe w przypadku utraty zasilania w linii podstawowej, preferowanej
• monitorowanie napięć w obu liniach zasilających (wejście) oraz w linii za SZR (wyjście)
• automatyczny powrót do zasilania z linii preferowanej po odzyskaniu napięcia kontrola doziemień na linii za urządzeniem przełączającym (sieć IT)

Informacje

• wskazania stanów prawidłowej pracy sieci, ostrzeżenia i alarmu poprzez zintegrowany wyświetlacz oraz zewnętrzne kasety sygnalizacyjne i panele operatorskie: MK2430/CP9xx
• automatyczne przypominanie o konieczności przeprowadzenia testów i przeglądów serwisowych
• historia zdarzeń dla zdarzeń, wiadomości, testów i zmiany parametrów
• połączenie z kasetami sygnalizacyjnymi i panelami operatorskimi poprzez magistralę BMS.
