Wały przegubowe precyzyjne

Wały przegubowe Elso-Elbe, to szeroka gama najwyższej jakości elementów o wielorakim zastosowaniu. Przeguby i wały przegubowe kardana ELBE stosowane są w pojazdach , samojezdnych maszynach roboczych, maszynach rolniczych, budowlanych i innych urządzeniach.

Dzięki specjalistycznej obróbce cieplnej i mechanicznej przegubów uzyskano bardzo dobre właściwości wytrzymałościowe wałów. Części widlaste przegubów łączone są za pomocą krzyżaków osadzonych na łożyskach wałeczkowych lub igiełkowych.
Po montażu wały przegubowe Cardana wyważane są dynamicznie.
W programie ELSO znajdują się precyzyjne wały przegubowe krzyżakowe i kulowe , przeguby pojedyncze i podwójne. Ułożyskowanie igiełkowe lub ślizgowe.

Wały precyzyjne

Dostępne są trzy typoszeregi, zależne od prędkości obrotowej:

do 5 000 obr/min - typoszereg 0.600 - wały przegubowe i przeguby krzyżakowe, wyposażone w łożyska igiełkowe, dopuszczalny kąt zgięcia (załamania) wynosi 45°.

Oznaczenia polskie:

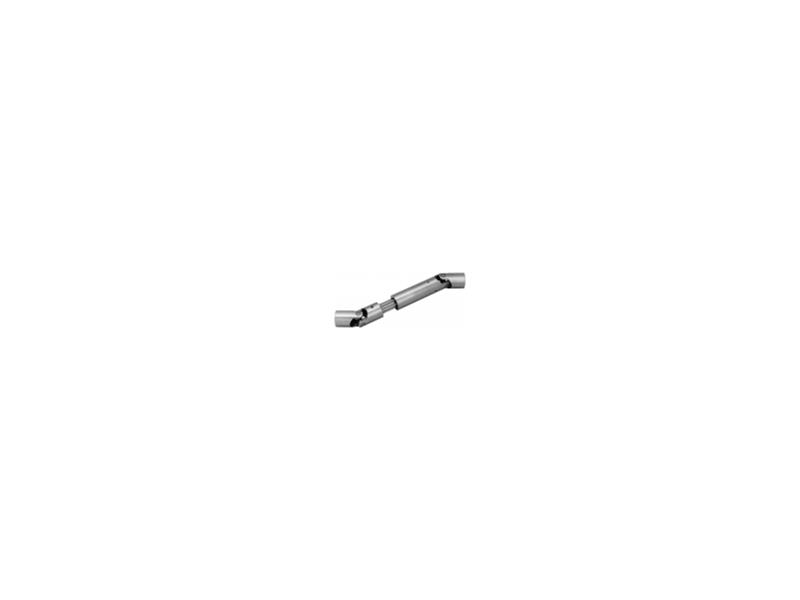

RHA - wał przegubowy rozsuwny (o zmiennej długości)

RHD - przegub podwójnie łamany

RH - przegub pojedynczo łamany

RHK - przegub pojedynczo łamany, krótki

RHS - przegub pojedynczo łamany, z szybkozłączką

do 1 000 obr/min - typoszereg 0.700 - wały przegubowe i przeguby krzyżakowe na łożyskach ślizgowych, dopuszczalny kąt zgięcia 45°

Oznaczenia polskie:

REA - wał przegubowy rozsuwny (o zmiennej długości)

RED - przegub podwójnie łamany

RE - przegub pojedynczo łamany

REK - przegub pojedynczo łamany, krótki

RES - przegub pojedynczo łamany, z szybkozłączką

do 500 obr/min - typoszereg 0.800 - wały przegubowe i przeguby kulowe na połączeniach ślizgowych, dopuszczalny kąt zgięcia 35°

Oznaczenia polskie:

RLA - wał przegubowy rozsuwny (o zmiennej długości)

RLD - przegub podwójnie łamany

RL - przegub pojedynczo łamany

>>pobierz katalog
