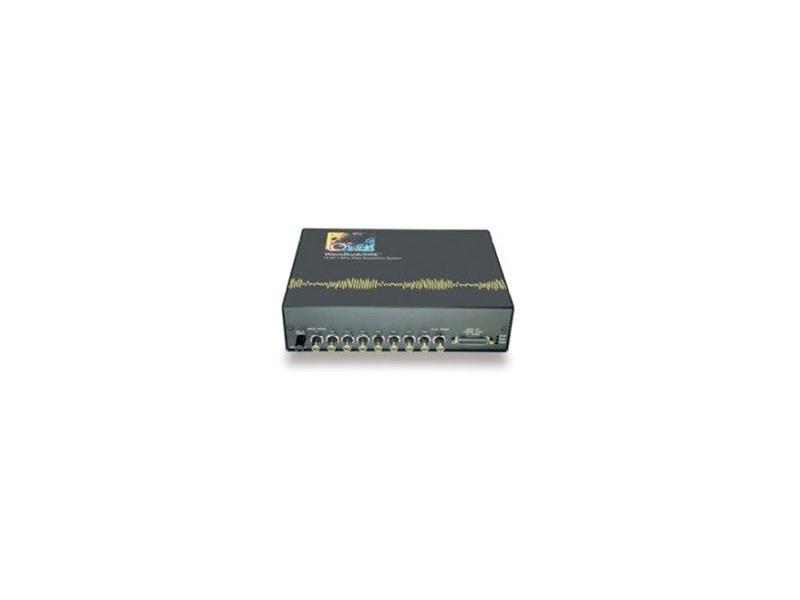

WaveBook 516E

WaveBook/516E to nowy moduł pomiarowy firmy Iotech z interfejsem Ethernet. W urządzeniach do pomiarów rozproszonych i wolnozmiennych Ethernet jest stosowany przez większość producentów sprzętu pomiarowego. Firma IOtech zrobiła krok naprzód i postanowiła zaimplementować ten popularny interfejs w modułach do pomiarów szybkozmiennych. Komunikacja przez Ethernet z modułem który próbkuje z częstotliwością 1 MHz wydaje się ryzykownym przedsięwzięciem, jednak przy chłodnej kalkulacji okazuje się że przepustowość Ethernetu jest w zupełności wystarczająca. Np. rozpatrzmy system z 5 wejściami analogowymi. Każda wartość analogowa zajmuje 2 bajty, zatem przy każdym odświeżeniu wejść analogowych przesyłamy 10 bajtów. Czas przesłania 10 bajtów w sieci 100BaseT to około 1 us, zatem przy próbkowaniu każdego kanału z prędkością 50 kHz zajmujemy 25% pasma. W praktyce WaveBook pozwala na przesyłanie danych z prędkością miliona próbek na sekundę, co dla urządzenia z przetwornikiem 1 MHz jest w zupełności wystarczające. W przypadku dużego ruchu w sieci urządzenie można wyposażyć w 16 – 128 MB pamięci RAM. Dzięki nowemu interfejsowi WaveBook może współpracować zarówno z komputerem stacjonarnym jak i przenośnym. Możliwe jest również wykonywanie pomiarów zdalnych. W nowych stacjach Wavebook pojawiła się również możliwość synchronizacji kilku urządzeń, dzięki czemu system pomiarowy można rozbudować do 288 wejść analogowych
