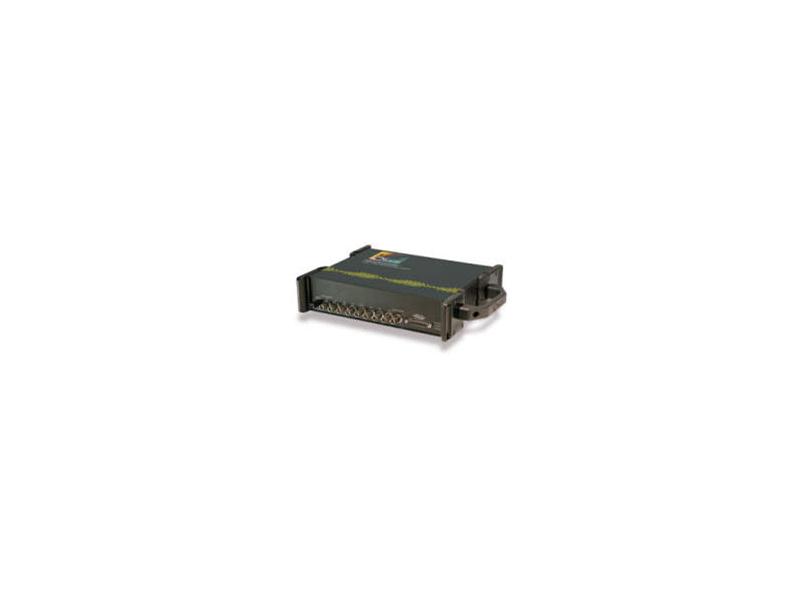

WaveBook/516E - system do pomiarów sygnałów szybkozmiennych z interfejsem Ethernet

WeveBook/516E jest systemem przeznaczonym do pomiarów analogowych sygnałów szybkozmiennych. Dzięki zastosowaniu interfejsu Ethernet zapewniona jest łatwość implementacji systemu pomiarowego opartego o WaveBook/516E. W praktyce WaveBook pozwala na przesyłanie danych z prędkością miliona próbek na sekundę, co dla urządzenia wyposażonego w przetwornik analogowo-cyfrowy o częstotliwości przetwarzania 1MHz jest w zupełności wystarczające. W przypadku dużego ruchu w sieci urządzenie można wyposażyć w 16 - 128 MB pamięci RAM

Z WaveBookiem dostarczane jest bezpłatne oprogramowanie pomiarowe WaveView, które umożliwia skonfigurowanie urządzenia i przeprowadzenie prostych pomiarów. W komplecie są również sterowniki do Visual Basic, C/C++, LabView, MATLAB i DasyLab.

Cechy charakterystyczne WaveBook/516E:
- 16-bitowy przetwornik A/C, 1 MHz
- 8 wejść różnicowych z możliwością rozszerzenia do 72
- możliwość synchronizacji kilku urządzeń (do 288 kanałów pomiarowych)
- próbkowanie i przesył danych do komputera PC z prędkością do 1 MHz
- 16 wejść cyfrowych z możliwością synchronicznego skanowania z AI
- możliwość podłączenia do 854 termopar (WBK40)
- cyfrowa kalibracja wszystkich kanałów
- wyzwalanie programowe, analogowe, cyfrowe
- wyzwalanie z programowalnym poziomem sygnału i rodzajem zbocza
- możliwość taktowania sygnałem zewnętrznym
- połączenie z komputerem PC przez interfejs Ethernet
- zasilanie 10-30 VDC

System pomiarowy oparty o WaveBook/516 można w łatwy sposób rozbudować i dopasować do swoich potrzeb dzięki modułom rozszerzeniowym i modułom kondycjonującym. Poniżej znajduje się lista modułów współpracujących z WaveBook/516E.

Moduły rozszerzające:
- WaveBook/516A - 16 bitowy/1MHz przetwornik A/C, 8 wejść różnicowych, port LPT
- WaveBokk/512A - 12 bitowy/1MHz przetwornik A/C, 8 wejść różnicowych, port LPT

Moduły kondycjonujące:
- moduł do sygnałów dynamicznych z IEEE 1451 TEDS - WBK18,
- moduł do podłączenia tensometrów - WBK16,
- moduły programowalnych filtrów - WBK11A, WBK12A, WBK13A,
- karty sample&hold - WBK11A, WBK13A,
- moduł licznika/enkodera - WBK17,
- moduły do podłączenia termopar - WBK40, WBK41,
- moduły do pomiarów wysokich napięć - WBK17, WBK61 ,WBK62.
