Wielokanałowy regulator temperatury i procesu QTC1-2

Wielopętlowy regulator temperatury i procesu QX1 (QTC1-2)

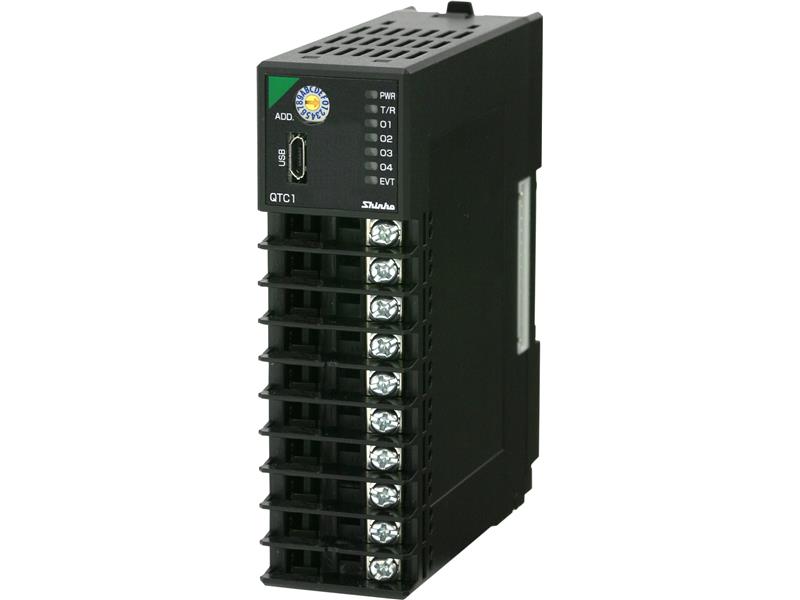

Wielokanałowy regulator temperatury QTC1-2
Producent:
ACSE, Shinko Technos
Numer katalogowy:
QTC1-2

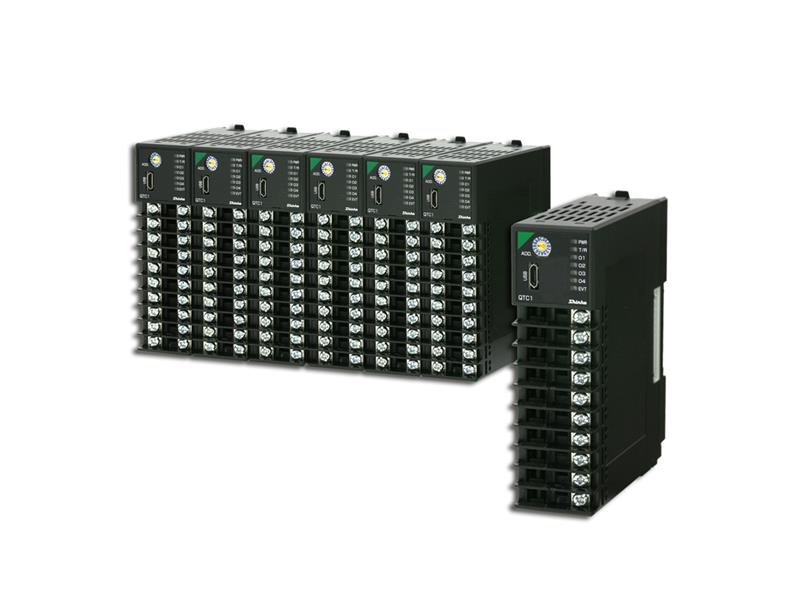

Wielokanałowe i wielofunkcyjne regulatory temperatury (PID) o budowie modułowej z serii QTC1-2 to dwukanałowe moduły regulacyjne (dwulanałowe regualtory) do wielokanałowego pomiaru, regulacji, kontroli i monitoringu temperatury, wilgotności, ciśnienia i innych wielkości fizycznych w różnorodnych procesach technologicznych. System wielokanałowej regulacji temperatury QX1 składa się z niezależnych (2 - kanałowych) modułów regulacji temperatury (QTC1-20T i QTC1-2PT). wykorzystując moduł rozszerzeń QMC1 można zbudować system regulacji temperatury, który może składać się z max 128 połączonych ze sobą dwukanałowych modułów regulacyjnych QTC1-20T, daje to 512 niezależnych pętli regulacyjnych.



Wielokanałowy regulator temperatury PID z serii QTC1-2 (regulator 2 kanałowy) - podstawowe parametry:

  • Regulacja: 2 do 512 punktów temperatury
  • Algorytm regulacji: 2DOF PID, Fast-PID, Slow-PID, Gap-PID, ON/OFF
  • Wejścia pomiarowe: Pt100, JPt100, K, J, R, S, B, E, T, N, C, 0/4...20mA, 0...1/5/10V
  • Wyjścia regulacyjne: przekaźnikowe, SSR, analogowe, open collector, triak
  • Wejścia/wyjścia zdarzeń
  • Interfejs komunikacyjny: RS485 (ModBus RTU)
  • Montaż na szynie DIN
  • Regulacja typu grzanie/chłodzenie, regulacja kaskadowa, itp.



Moduł rozszerzeń QMC1 umożliwia połączenie wielu regulatorów z sterownikami PLC, panelami HMI, systemami nadrzędnymi oraz komputerami PC. Moduł rozszerzeń QMC1 stosowany jest, gdy wymagane jest podłączenie do jednego portu komunikacyjnego więcej niż 16 modułów regulacyjnych QTC1-20T (32 pętle regulacji).

Podstawowe cechy regulatorów wielopętlowych z serii Qx1 (QTC1-2):

  • Wiele pętli regulacji temperatury i innych wielkości procesowych.

Każdy moduł QTC1-2 może obsłużyć 2 niezależne pętle regulacji, moduły te mogą być łączone ze sobą co umożliwia zbudowanie regulatora wielokanałowego mogącego obsłużyć nawet 512 niezależne pętle regulacyjne.

  • Budowa modułowa z wykorzystaniem szyny komunikacyjnej i zasilającej.

Regulatory modułowe Qx1 (QTC1-2) są łączone ze sobą za pomocą wspólnej szyny komunikacyjno-zasilającej. Takie rozwiązanie pozwala minimalizację koszów poprzez ograniczenie przestrzeni montażowej, ilości okablowania oraz przyspieszenie wymiany modułów.

  • Poprawa wydajności regulacji - nowe zaawansowane algorytmy i funkcje regulacji.

Regulatory wielokanałowe z serii Qx1 (QTC1-2) zostały wyposażone w nowe algorytmy regulacji. Pozwala to na zastosowanie tych regulatorów w różnorodnych procesach przemysłowych, które wymagają również zaawansowanych i rozbudowanych algorytmów regulacji.

  • Regulacja 2 DOF PID: Nie powoduje przeregulowań oraz szybko tłumi zakłócenia, jest podstawowym algorytmem regulacji w kontrolerach z serii Qx1 (QTC1-2).
  • Regulacja Fast-PID: Zalecana jest zwłaszcza dla regulacji stałowartościowej, celem tej metody regulacji szybkie dojście do wartości docelowej (zadanej) kosztem większego przeregulowania i wolniejszej odpowiedzi na zakłócenie (lepsza wydajność niż tradycyjna regulacja).
  • Regulacja Slow-PID: To rodzaj regulacji zalecany w procesach, które nie generują przeregulowań lub w procesach, w których wartość mierzona (PV) trudno spada, gdy przekroczy wartość zadaną (SV).
  • Regulacja Gap-PID: Jest zalecana dla procesów szybkozmiennych, takich jak regulacja natężeniem przepływu oraz sterowanie zaworami.
  • Regulacja ON/OFF: Wyjście sterujące jest włączone, gdy wartość mierzona (PV) jest niższa niż wartość zadana (SV), a wyjście sterujące jest wyłączone, gdy wartość mierzona (PV) przekroczy wartość zadana (SV). Podczas regulacji ON/OFF występuje przeregulowanie, niedoregulowanie i zjawisko polowania. Regulacja ON-OFF jest zalecana dla procesów, które nie wymagają dokładności.



  • Regulacja wielostrefowa - funkcja regulacji a auto-balansem.

Regulacja wielostrefowa z funkcją automatycznego balansu umożliwia jednorodną regulację poprzez koordynację wielu punktów regulacyjnych (stref) przy pomocy jednej wartości zadanej (1 grupy), co powoduje do zmniejszenia wpływu procesu regulacji na jakość produktu.

  • Indywidualne ustawienie wyjścia (wzmocnienie wyjścia, regulacja odchylenia).

Regulator wielopętlowy z serii Qx1 (QTC1-2) umożliwia jednorodną regulację wieloma strefami grzejnymi, gdy znany jest rozkład mocy poszczególnych w strefach. Umożliwia to sterowanie wieloma grzałkami przy użyciu pomiaru temperatury tylko w jednym punkcie, itp.

  • Funkcja wykrywania różnicy pomiędzy wwybranymi wejściami pomairowymi.

Funkcja ta umożliwia wykrywanie różnicy teperatury na określonych wejściach pomiarowych (np. szczękach zgrzewających maszyny pakującej). Funkcja ta jest dedykowana do maszyn zgrzewających do produkcji toreb plastikowych oraz maszyn pakujących, gdzie różnica temperatury na szczękach zgrzewających jest dużym problemem.

  • Różnorodne interfejsy i funkcje komunikacyjne (USB oraz RS-485 (ModBus RTU).

Komunikacja z komputerem, sterownikiem lub panelem HMI (USB oraz RS-485 (ModBus RTU).

  • Pozostałe funkcje.

Regulator wielokanałowy serii Qx1 (QTC1-2) posiadają również szereg różnych innych funkcji, przydatnych w wielu aplikacjach m.in.: regulacja grzanie/chodzenie, regulacja kaskadowa, alarm przepalenia grzałek, wejścia/wyjścia zdarzeń, itp.

Przykładowy sposób zamawiania regulatora wielokanałowego z serii QX1:

  • Regulator wielopętlowy QTC1-2PT-RRRRMMMM-00: 2-kanałowy regulator, wersja z 2 przekaźnikowymi wyjściami regulacyjnymi, 2 uniwersalnymi wejściami pomiarowymi oraz z zaciskami do podłączenia zewnętrznego zasilania i komunikacji z hostem.
  • Regulator wielopętlowy QTC1-20T-AAAAMMMM-00: 2-kanałowy regulator, wersja z 2 analogowymi wyjściami regulacyjnymi (prądowymi 4...20mA), 2 uniwersalnymi wejściami pomiarowymi oraz bez zacisków do podłączenia zewnętrznego zasilania i komunikacji z hostem.
  • Moduł rozszerzeń QMC1-C50-0: Moduł rozszerzeń do podłączenia więcej niż 16 modułów regulacyjnych (64 torów regulacyjnych) do jednego portu komunikacyjnego (hosta). Moduł wyposażony w interfejs komunikacyjny RS485 z protokołem ModBus RTU.
