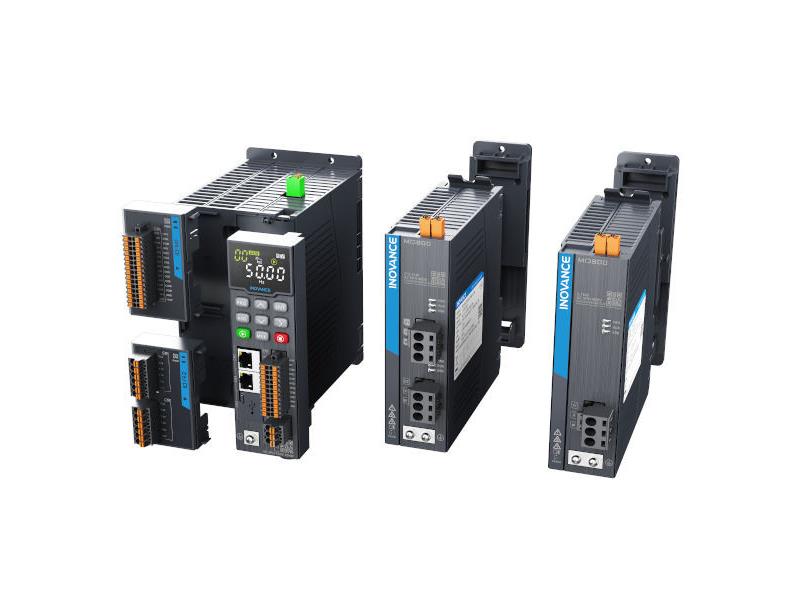

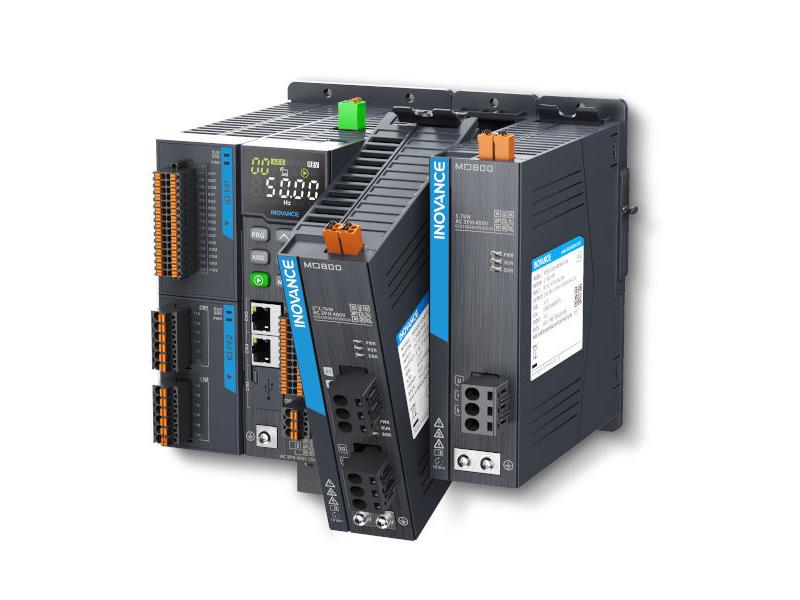

Wieloosiowy falownik modułowy Inovance MD800

MD800 - główne cechy:

• Modułowa konstrukcja (zasilacz oraz od 1 do 8 osi napędowych).
• Wersje zasilania jednofazowego 230V lub trójfazowego 400V.
• Funkcja STO SIL3.
• Ponowne wykorzystanie energii hamowania.
• Moc napędów od 200W do 7.5kW.
• Wbudowana komunikacja: CANopen, Modbus RTU, CANlink.
• Wbudowane wejścia/wyjścia: 4 wejścia cyfrowe, 4 wejścia/wyjścia cyfrowe, 2 wejścia analogowe, 1 wyjście przekaźnikowe.
• Karty rozszerzeń dodatkowych wejść-wyjść.
• Karty komunikacyjne: EtherCAT, Modbus TCP, EtherNet/IP, ProfiNet.
• Darmowe oprogramowanie narzędziowe.
• Certyfikat CE.

MD800 - kompaktowy wieloosiowy przemiennik częstotliwości:

Skalowalny, kompaktowy MD800 to nowa generacja systemów wieloosiowych, zaprojektowanych głównie z myślą o producentach maszyn (OEM). Jest to doskonałe energooszczędne rozwiązanie dla urządzeń i systemów wielonapędowych, od prostych przenośników taśmowych po skomplikowane maszyny poligraficzne. Zastosowania dla MD800: systemy logistyki, pakowania i magazynowania, obrabiarki do drewna, kamienia i metalu, przetwórstwo spożywcze, poligrafia, farbowanie tekstyliów oraz układy wentylatorowe i pompowe.

Specyfikacja techniczna:

Rodzaj obciążenia - Silnik synchroniczny lub asynchroniczny

Rozdzielczość częstotliwości wyjściowej -  0,01 Hz (zadawanie cyfrowe)
0,025% x częstotliwość maksymalna (zadawanie analogowe)

Częstotliwość nośna - Sterowanie U/f: 0,8 kHz do 15 kHz (domyślnie 6 kHz)
Sterowanie SVC: 2 kHz do 7 kHz (domyślnie 6 kHz)

Częstotliwość nośna jest regulowana automatycznie w zależności od temperatury radiatora.

Metoda sterowania Dla 3 fazowych silników asynchronicznych:
- skalarne U/f,
- bezczujnikowe sterowanie wektorowe (SVC)

Dla silników synchronicznych z magnesami trwałymi:
- bezczujnikowe sterowanie wektorowe (SVC)

Stosunek regulacji prędkości 1:50 - silnik asynchroniczny, sterowanie U/f
1:100 - silnik asynchroniczny, sterowanie SVC

Dokładność regulacji prędkości ±1,0% - sterowanie U/f
±0,5% - sterowanie SVC

Fluktuacje prędkości ±0,5% - sterowanie SVC

Odpowiedź momentu < 20 ms - sterowanie SVC

Tryby regulacji momentowej SVC

Przeciążenie prądowe HD:
115% prądu znamionowego przez 1 godzinę
150% przez 1 minutę
178% przez 2 sekundy
ND:
110% przez 1 minutę

Krzywe U/f liniowa, wielopunktowa, kwadratowa, całkowicie odseparowana, częściowo odseparowana

Krzywe rozpędzania / hamowania liniowo, krzywa-S tryb 1, krzywa-S tryb 2

Wbudowana regulacja PID dwie grupy parametrów proporcjonalno-całkująco-różniczkujących

Sposoby startu obrotów silnika - panel operacyjny LED lub zewnętrzny panel LCD
- terminal (zaciski)
- komunikacja (wg zaimplementowanego protokołu)

Sposoby zadawania częstotliwości - cyfrowo,
- analogowo (prąd lub napięcie)
- komunikacja,
- PID,
- parametry multi-speed
- wbudowanym prostym sterownikiem PLC

Funkcja chybotania (wobble) wiele sposobów sterowania częstotliwością fali trójkątnej

Kompleksowa funkcjonalność

• Wieloosiowy falownik modułowy Inovance MD800 funkcjonalność
• Indywidualne bezpieczne wyłączenie momentu (funkcja STO ) dla każdej osi napędu
• Praca z silnikami trójfazowymi asynchronicznymi oraz z synchronicznymi z magnesami trwałymi
• Źródło zasilania sterowania +24 VDC
• Stopień ochrony IP40
• Zdalna klawiatura LCD (opcjonalnie)
• Dostępne darmowe oprogramowanie narzędziowe na PC
• Praca w dwóch trybach:
  • praca z dużym obciążeniem (tryb Heavy Duty): przeciążenie 150%
  • normalna praca (Normal Duty): przeciążenie 110%

Oszczędność energii - niższe koszty eksploatacji

Energia hamowania poszczególnych napędów pakietu MD800 zwracana na szynę DC zostaje ponownie wykorzystana przez pracujące w tym samym czasie falowniki.

Elastyczna komunikacja

• Wbudowane wejścia oraz wyjścia:
  • 4x DI wejścia cyfrowe
  • 4x DI/DO wejścia/wyjścia cyfrowe
  • 2x AI wejścia analogowe
  • 1x RO wyjście przekaźnikowe
• Standardowa komunikacja (wbudowana):
  • Port uruchomieniowy USB, CANopen, CANlink, RS485 (Modbus RTU)

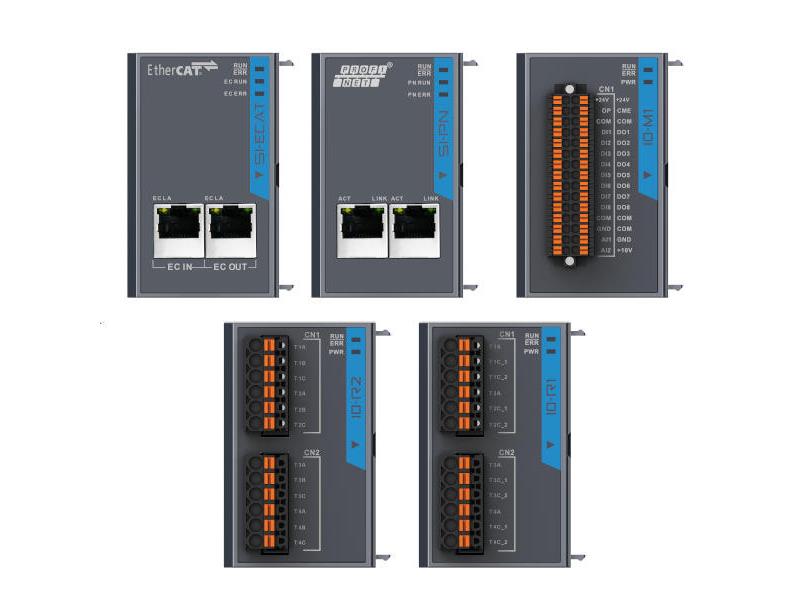

• Dwa gniazda rozszerzeń:
  • Karty rozszerzeń we/wy
  • Karty komunikacyjne EtherCAT, ProfiNet, Modbus TCP, EtherNET/IP

Niskie koszty instalacji i uruchomienia zapewnia:

• System złącz wtykowych z zaciskami sprężynowymi
• Uproszczone okablowanie
• Redukcja elementów zewnętrznych:
  • Wspólny filtr EMC (zgodny z C2)
  • Wspólna szyna zasilająca DC
  • Bezpieczniki/wyłączniki nadprądowe
  • Wbudowany wspólny moduł hamowania (opcja)

Kompaktowe wymiary - minimalizacja przestrzeni montażowej

Wspólna wysokość i głębokość: 182 mm x 160 mm

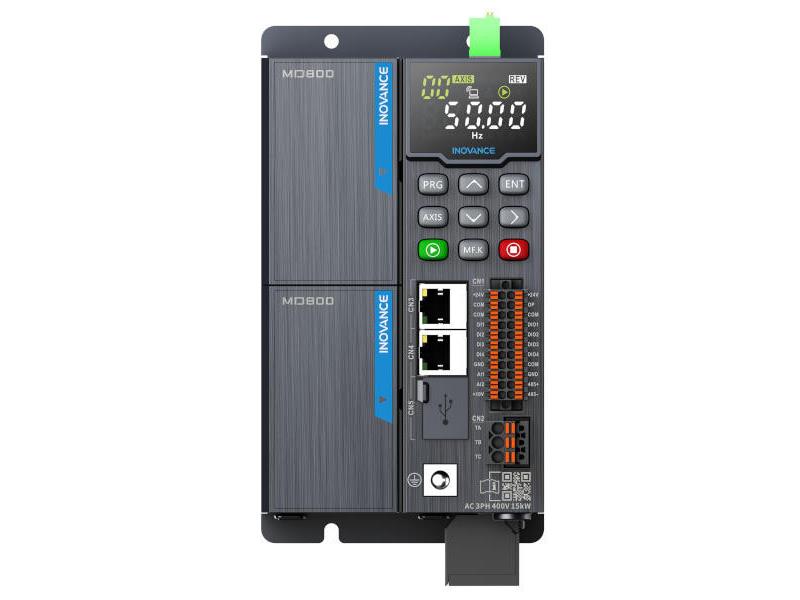

Szerokość prostownika: 99,5 mm
Szerokość napędu: 49,5 mm

Zaprojektowany do pracy w trudnych warunkach przemysłowych

• Powłoka konforemna wysokiej jakości (3C3 i 3S2)
• Zakres temperatury pracy: -20 do +60°C
• Wysokość robocza: do 4000 m
• Oddzielny kanał chłodzący dla radiatora

Zabezpieczenia i alarmowanie błędów

• zwarcie do masy po włączeniu zasilania
• zwarcie międzyfazowe
• nadmierna temperatura silnika (PTC)
• przetężenie napędu
• przeciążenie przemiennika (ograniczenie mocy wyjściowej)
• przeciążenie silnika
• przepięcie w przemienniku
• zbyt niskie napięcie przemiennika
• zatrzymanie przemiennika w trybie SVC
• przegrzanie napędu
• zanik fazy wyjściowej
• błąd komunikacji
• błąd wykrywania prądu
• błąd autostrojenia silnika
• błąd odczytu-zapisu EEPROM
• zabezpieczenie przed zablokowaniem wirnika
• nadmierne odchylenie prędkości
• alarm utknięcia silnika

Redukcja powierzchni montażowej do 50% w porównaniu z niezależnie montowanymi falownikami
Przykład:

8 falowników serii MD200 (każdy o wymiarach 75mm x 180 mm)

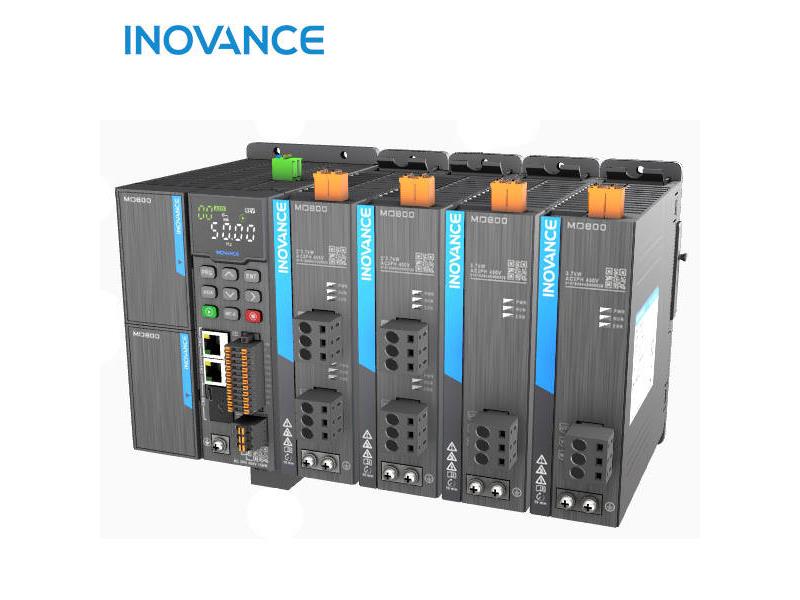

Zestaw: prostownik 15kW + moduł dwuosiowy 3.7kW + moduł dwuosiowy 2.2 kW + 2x moduł dwuosiowy 0.75kW
