Wieloparametrowy przepływomierz wirowy do cieczy i gazów

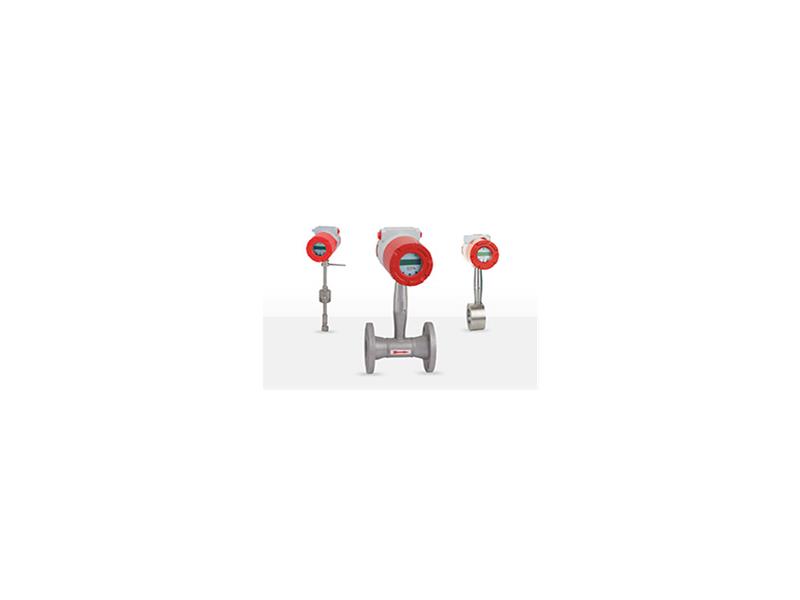

Wieloparametrowe przepływomierze wirowe produkowane przez firmę HEINRICHS należącą do Grupy Kobold służą do pomiarów przepływu cieczy o niskich lepkościach, gazów i pary wodnej. Są one generalnie dostępne w dwóch wersjach:

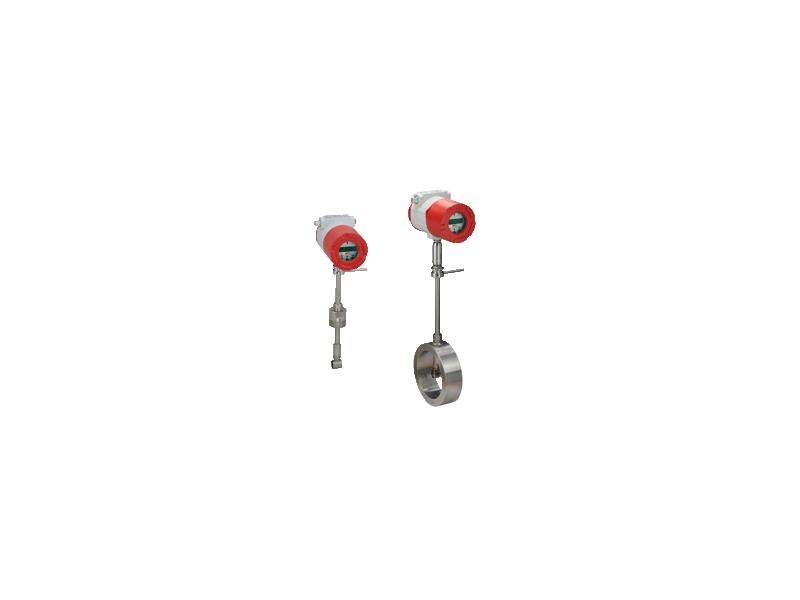

1) Do montażu na istniejącym rurociągu typ DVE
2) Jako wstawka rurowa typ DVH.
Czujnik pomiarowy może być wyposażony w trzy elementy pomiarowe:
- piezoelektryczny czujnik prędkości przepływu medium – czujnik podstawowy,
- czujnik temperatury PT1000,
- czujnik ciśnienia absolutnego medium.
Czujniki ciśnienia i/lub temperatury wykorzystywane są do kompensacji zmian ciśnienia i temperatury gazów i pary. Służą również do pomiarów zużycia energii cieplnej. Korzyścią ze stosowania dodatkowych czujników, jest możliwość pomiaru ciśnienia i temperatury procesu oraz przepływu w jednym miejscu, bez wykonywania dodatkowych króćców na przetworniki ciśnienia i temperatury.
Przepływomierze DVE montowane na istniejącym rurociągu, pozwalają na prosty montaż  na rurociągach o średnicach do 600 mm, a na specjalne życzenie również na rurociągach o większych średnicach. Po zastosowaniu specjalnego zestawu montażowego , mogą być one montowane i demontowane pod ciśnieniem. Umożliwia to łatwy dostęp obsłudze do czujników pomiarowych bez przerywania pracy układu i opróżniania rurociągów. Daje to wymierne oszczędności w eksploatacji przepływomierzy.

Parametry techniczne przepływomierza DVE:
Nominalna średnica rurociągu: od DN80 do DN600
Zakres prędkości przepływu dla cieczy: 0,3 – 9 m/s
Zakres prędkości przepływu dla gazów i pary: 6 – 90 m/s
Standardowa temperatura medium: -40 – 260oC
Wersja wysokotemperaturowa: do +400oC
Maksymalne ciśnienie medium: PN100 bar
Zakresowość : maksymalnie 100:1
Dokładność dla cieczy:
przepływ objętościowy: ±1,2% wartości mierzonej
przepływ masowy: ±1,5% wartości mierzonej
temperatura: ±1oC
ciśnienie: ±0,3% pełnego zakresu pomiarowego
gęstość: ±0,3% wartości mierzonej
Dokładność dla gazów:
przepływ objętościowy: ±1,5% wartości mierzonej
przepływ masowy: ±2,0% wartości mierzonej
temperatura: ±1oC
ciśnienie: ±0,3% pełnego zakresu pomiarowego
gęstość: ±0,5% wartości mierzonej

Parametry techniczne przepływomierza DVH:
Nominalna średnica rurociągu: od DN15 do DN200
Zakres prędkości przepływu dla cieczy: 0,3 – 9 m/s
Zakres prędkości przepływu dla gazów i pary: 6 – 90 m/s
Standardowa temperatura medium: -40 – 260oC
Wersja wysokotemperaturowa: do +400oC
Maksymalne ciśnienie medium: PN100 bar
Zakresowość : maksymalnie 100:1
Dokładność dla cieczy:
przepływ objętościowy: ±0,7% wartości mierzonej
przepływ masowy: ±1,0% wartości mierzonej
temperatura: ±1oC
ciśnienie: ±0,3% pełnego zakresu pomiarowego
gęstość: ±0,3% wartości mierzonej
Dokładność dla gazów:
przepływ objętościowy: ±1,0% wartości mierzonej
przepływ masowy: ±1,5% wartości mierzonej
temperatura: ±1oC
ciśnienie: ±0,3% pełnego zakresu pomiarowego
gęstość: ±0,5% wartości mierzonej

Parametry przetwornika dla typów DVH i DVE są identyczne:
Napięcie zasilanie: 12-36 VDC – zasilanie w pętli prądowej,
12-36 VDC – 300 mA max.
85-240 VAC, 50/60 Hz, 5 W
Wyświetlacz: dwa wiersze po 16 znaków LCD, montowany w interwałach co 90o,
Sześć przycisków sterujących , obsługiwanych również magnesem,
Sygnały wyjściowe:
Analogowe: 4...20 mA
Alarm: przekaźnik, 40 VDC
Impulsy licznika: 50 ms, 40 VDC
Przepływ objętościowy lub masowy zasilany w pętli: 1 wyj. analogowe, 1 imp. HART
Opcja wieloparametrowa: do 3 sygn.analogowych, 3 alarmy, 1 imp. licznika, HART,
Opcja wieloparametrowa: MODBUS

Pozostałe parametry w kartach katalogowych:
KARTA KATALOGOWA PRZEPŁYWOMIERZA DVE , KARTA KATALOGOWA PRZEPŁYWOMIERZA DVH
