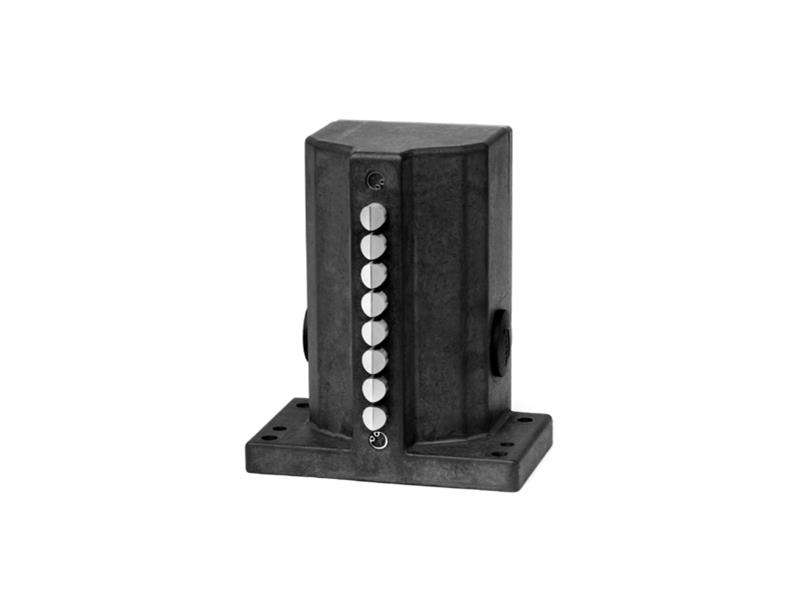

Wielopoziomowy wyłącznik Euchner 085716

Wielopoziomowy wyłącznik Euchner 085716

Przekrój przyłącza 0,34 ... 1,5 mm²
Znamionowe napięcie izolacji Ui 250 V
Znamionowe napięcie udarowe wytrzymywane Uimp 2,5 kV
Zabezpieczenie przeciwzwarciowe zgodnie z IEC 60269-1 8A gG
Prąd przełączania
min. przy DC 12V, element przełączający ES502E min. 10 mA
min. przy DC 24V, element przełączający ES508 min. 10 mA
Kategoria użytkowania
AC-15 6A 230V
DC-13 6A 24V
AC-12 Element przełączający ES502E 8A 250V
znamionowy prąd cieplny Ith 8 A
Wartości mechaniczne i środowisko
Temperatura otoczenia -5 ... +80 °C
Prędkość zbliżania 0,01 ... 40 m/min
Liczba elementów przełączających 3
Liczba styków NO 1
Połączenie
4 x M25 x 1,5
Stopień ochrony IP67
Konstrukcja stojąca, zgodnie z DIN 43697
Orientacja instalacji dowolna
Materiał
Obudowa Odlew aluminiowy, anodowany
Skontaktuj się ze stopu srebra, błyszcząca złotem
Element uruchamiający Trzpień dłutowy
Siła uruchamiająca min. 20 N
Żywotność mechaniczna 30 x 10⁶
Liczba styków NC 1
Liczba styków o napędzie dodatnim 2
Rozstaw tłoków 12 mm
Zasada przełączania
Element przełączający ES508 Styk przełączający powolny
Element przełączający ES502E Styk przełączający migowy
Dokładność punktu pracy ± 0,002

Karta katalogowa Wyłącznika bezpieczeństwa RGBF03D12-2508-M :

https://www.euchner.de/en-us/products/position-switches-multiple-limit-switches/multiple-limit-switch-rgbf/rgbf03d12-2508-m/
