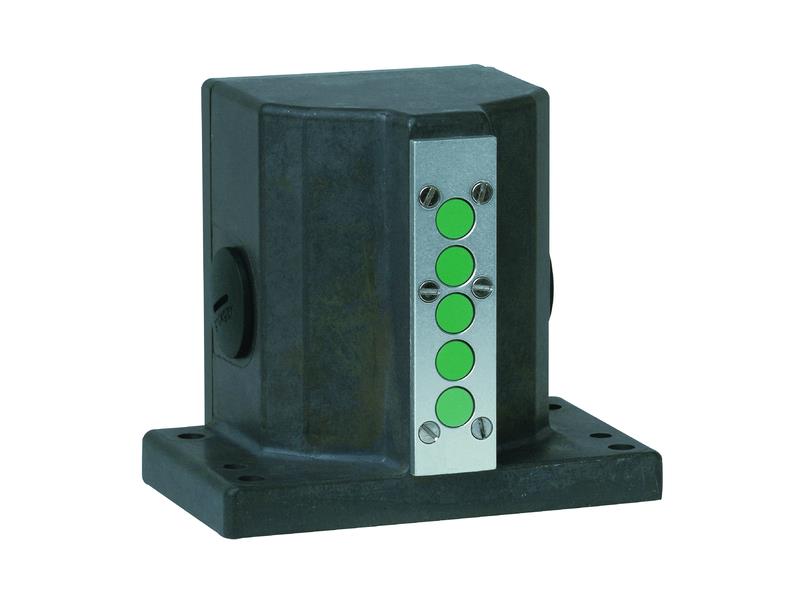

Wielopoziomowy wyłącznik Euchner 088423

Wielopoziomowy wyłącznik Euchner 088423

Znamionowe odległości robocze Sn 5 mm
Histereza przełączania maks. 0,5 mm
Zapewnione odległości robocze Sa 0 ... 4 mm
Dokładność powtarzania R
zgodnie z EN 60947-5-2 maks. 5%
Elementy sterujące i wskaźniki
Wskaźnik LED tak
Oceny połączeń elektrycznych
Typ wyjścia PNP
Przekrój przyłącza 0,34 ... 1,5 mm²
Znamionowy prąd roboczy Ie 250 mA
Znamionowe napięcie izolacji Ui
prąd stały 60 V
Napięcie robocze
DC 10 ... 55 V
Wymagania dotyczące ochrony EMC EN IEC 60947-5-2
Kategoria użytkowania
DC-12 DC-13
Zabezpieczenie przed zwarciem i przeciążeniem, impulsowe tak
Prąd jałowy I0 15
Prąd spoczynkowy Ir max. 0,001 mA
Tętnienie resztkowe maks. 10%
Spadek napięcia Ud maks. 2,5 V
Zabezpieczenie przed odwrotną polaryzacją tak
Wartości mechaniczne i środowisko
Liczba styków NC/styków NO (NO + NC) 6
Liczba elementów przełączających 6
Połączenie
4 x M25 x 1,5
Stopień ochrony IP67
Konstrukcja pionowa, zgodnie z DIN 43697
Materiał
Obudowa Odlew aluminiowy
aktywna twarz PBT
Częstotliwość przełączania maks. 500Hz
Zasada przełączania NO + NC
Rozstaw czujników zbliżeniowych 16 mm
Temperatura otoczenia -25 ... +70 °C

Karta katalogowa Euchner RGBF06X16-772L-M :

https://www.euchner.de/en-us/products/position-switches-multiple-limit-switches/multiple-limit-switch-rgbf/rgbf06x16-772l-m/
