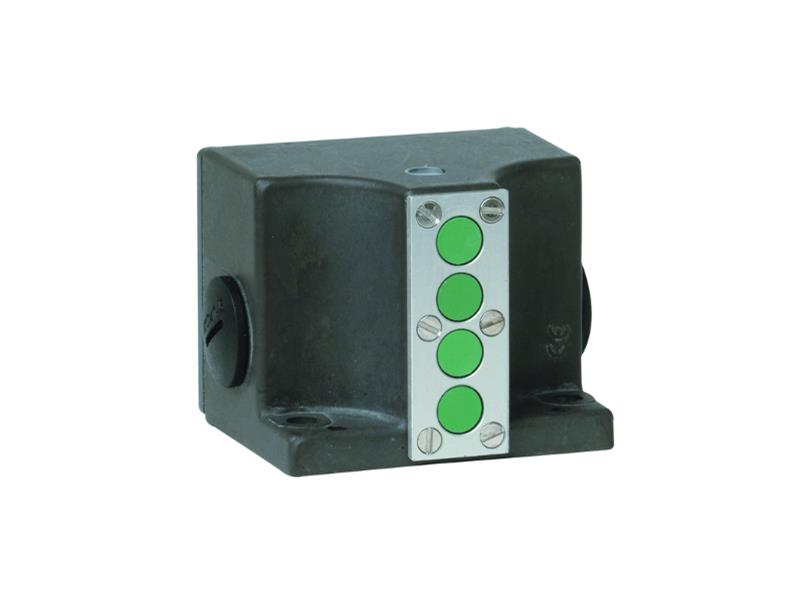

Wielopoziomowy wyłącznik krańcowy Euchner 088415

Wielopoziomowy wyłącznik krańcowy Euchner

Znamionowe odległości działania Sn 5 mm
Zapewnione odległości działania Sa 0 ... 4 mm
Histereza przełączania maks. 0,5 mm
Dokładność powtórzeń R
zgodnie z EN 60947-5-2 maks. 5%
Elementy obsługowe i wyświetlające
Wyświetlacz LED tak
Wartości połączeń elektrycznych
Przekrój przyłącza 0,34 ... 1,5 mm²
Typ wyjścia PNP
Znamionowy prąd pracy Ie 250 mA
Znamionowe napięcie izolacji Ui
Napięcie stałe 60 V
Napięcie robocze
DC 10...55 V
Wymagania dotyczące ochrony EMC EN IEC 60947-5-2
Kategoria użytkowania
DC-12 DC-13
Zabezpieczenie przed zwarciem i przeciążeniem, impulsowe tak
Prąd jałowy I0 15
Prąd stanu wyłączenia Ir max. 0,001 mA
Tętnienie resztkowe maks. 10%
Spadek napięcia Ud max. 2,5 V
Ochrona przed odwrotną polaryzacją tak
Wartości mechaniczne i środowisko
Rodzaj połączenia
2 x M20 x 1,5
Liczba styków NC/styków NO (NO + NC) 2
Liczba elementów przełączających 2
Zaprojektuj pionowo
Częstotliwość przełączania maks. 500 Hz
Rozstaw czujników zbliżeniowych 16 mm
Zasada przełączania NO + NC
Stopień ochrony IP67
Temperatura otoczenia -25 ... +70 °C

Karta katalogowa wyłącznika SN02X16-772L-M :

https://www.euchner.de/en-us/products/position-switches-multiple-limit-switches/multiple-limit-switch-sn/sn02x16-772l-m/
