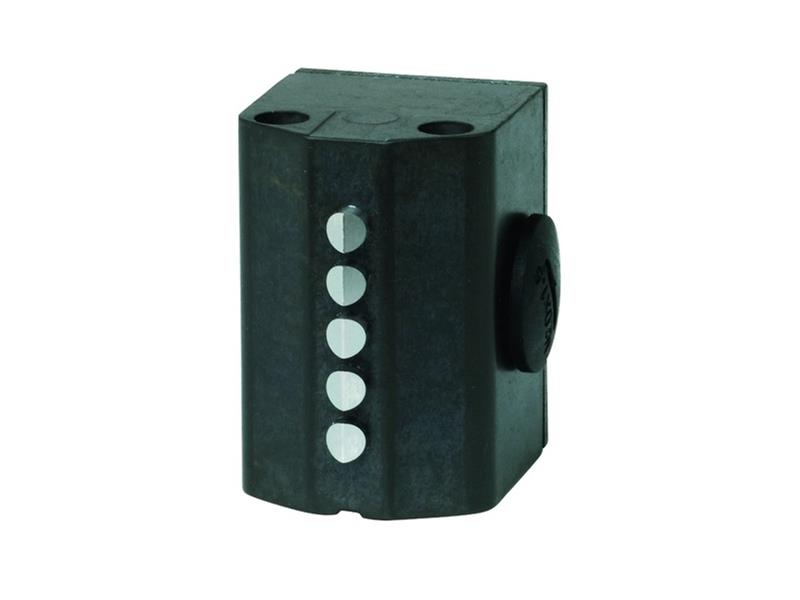

Wielopoziomowy wyłącznik krańcowy Euchner 093369

Wielopoziomowy wyłącznik krańcowy Euchner 093369

Przekrój przyłącza 0,34 ... 1,5 mm²
Znamionowe napięcie izolacji Ui 250 V
Znamionowe napięcie udarowe wytrzymywane Uimp 2,5 kV
Kategoria użytkowania
AC-15 6 A 230 V
AC-12 8 A 250 V
DC-13 6 A 24 V
Zabezpieczenie przed zwarciem zgodnie z IEC 60269-1 8A gG
Prąd przełączający
min. przy napięciu stałym 24 V min. 10 mA
min. przy napięciu stałym 12 V min. 10 mA
termiczny prąd znamionowy Ith 8 A
Wartości mechaniczne i środowisko
Prędkość zbliżania 0,01 ... 80 m/min
Rodzaj połączenia
2 x M20 x 1,5
Liczba styków rozwiernych 1
Liczba elementów przełączających 2
Liczba styków NO 1
Liczba styków o napędzie dodatnim 1
Zaprojektuj pionowo
Element uruchamiający
Łożysko ślizgowe Trzpień rolkowy
Siła uruchamiająca min. 20 N
Orientacja instalacji dowolna
Trwałość mechaniczna 30 x 10⁶
Zasada przełączania
Styk przełączający o powolnym działaniu
Styk przełączający migowy
Stopień ochrony IP67
Rozstaw tłoków 16 mm
Temperatura otoczenia -5 ... +80 °C

Karta katalogowa wyłącznika SN02R16-1508-M :

https://www.euchner.de/en-us/products/position-switches-multiple-limit-switches/multiple-limit-switch-sn/sn02r16-1508-m/?#techdata-tab
