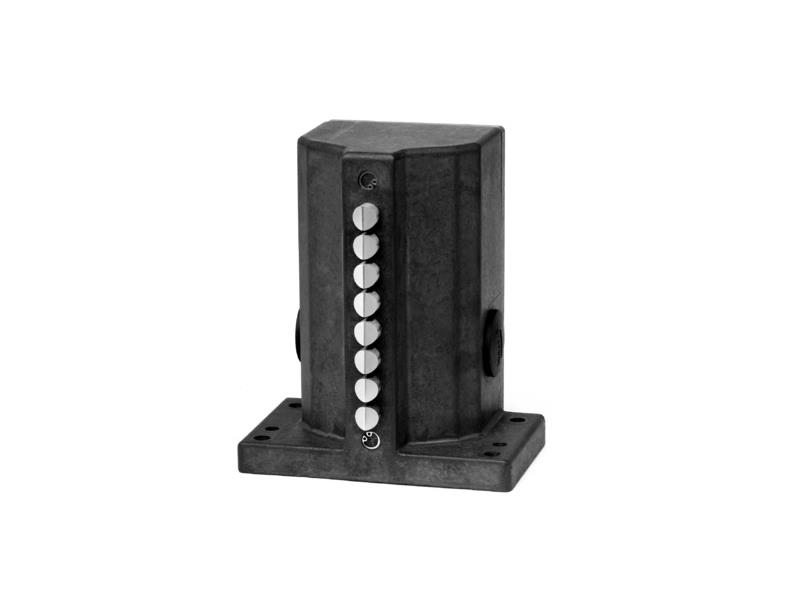

Wielopoziomowy wyłącznik krańcowy Euchner 097560

Wielopoziomowy wyłącznik krańcowy Euchner 097560

Przekrój przyłącza 0,34 ... 1,5 mm²
Moduł wyświetlacza
DC 21,6 ... 24 ... 26,4 V LED żółty
Znamionowe napięcie izolacji Ui 250 V
Znamionowe napięcie impulsowe Uimp 4 kV
Kategoria użytkowania
AC-15 2,5 A 230 V
DC-13 6 A 24 V
Zabezpieczenie przeciwzwarciowe zgodnie z IEC 60269-1 6A gG
Prąd przełączania
min. przy DC 24 V min. 5 mA
prąd znamionowy termiczny Ith 10 A
Wartości mechaniczne i środowisko
Prędkość zbliżania 0,01 ... 120 m/min
Rodzaj przyłącza 4 x M25 x 1,5
Liczba elementów przełączających 6
Liczba styków NO 6
Liczba styków z napędem wymuszonym 6
Konstrukcja pionowa, zgodnie z DIN 43697
Element uruchamiający Popychacz rolkowy
Siła uruchamiania min. 25 N
Położenie montażowe dowolne
Trwałość mechaniczna 1 x 10⁶
Czas odbicia styku maks. 3 ms
Średnica rolki 8 mm
Zasada przełączania Styk przełączający z działaniem migowym
Czas zatrzaśnięcia maks. 5 ms
Stopień ochrony IP67
Odstęp między popychaczami 12 mm
Temperatura otoczenia -5 ... +80 °C

Karta katalogowa wyłącznika RGBF06B12-514-MC2085 :

https://www.euchner.de/en-us/products/position-switches-multiple-limit-switches/multiple-limit-switch-rgbf/rgbf06b12-514-mc2085/
