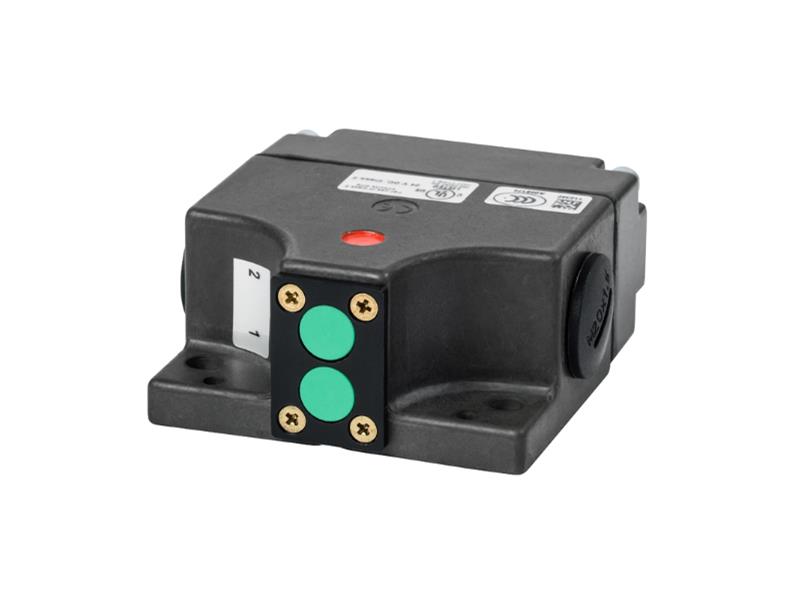

Wyłącznik bezpieczeństwa SN02X12-732L-MC2432
- Producent:
- Euchner
- Numer katalogowy:
- 123939
Wielopoziomowy wyłącznik krańcowy Euchner 123939
Znamionowe odległości działania Sn 5 mm
Zapewnione odległości działania Sa 0 ... 4 mm
Przesunięcie środkowe
Przy s = 4 mm mON= (-) 0,5 mm i mOFF= 0,0
Przy s = 1 mm mON= (-) 4,2 mm i mOFF= (-) 4,0
Przy s = 2 mm mON= (-) 3,3 mm i mOFF= (-) 3,0
Przy s = 3 mm mON= (-) 2,5 mm i mOFF= (-) 2,0
Histereza przełączania 0,2 ... 1,0 mm
Dokładność powtórzeń R
zgodnie z EN 60947-5-2 maks. 5%
Elementy obsługowe i wyświetlające
Wyświetlacz LED
LED żółta LED prąd przewodzenia IFmax. 2,5 mA
Wartości połączeń elektrycznych
Typ wyjścia PNP
Znamionowy prąd pracy Ie 250 mA
Napięcie robocze
DC 20 ... 24 ... 33 V Zasilacz z izolacją galwaniczną zgodnie z EN 61558-2-6 lub czujnikiem impulsowym UB(HIGH)
Prąd roboczy maks. 5 mA Pobór prądu bez obciążenia
Wymagania dotyczące ochrony EMC EN 60947-5-2
Kategoria użytkowania
DC-12 250mA, 33V
Zabezpieczenie przed zwarciem i przeciążeniem, impulsowe tak
Niski poziom
na czujniku pulsującym 0...5 V DC
Prąd stanu wyłączenia Ir max. 0,001 mA
Tętnienia resztkowe
Od UBlub UB(HIGH) max. 10%
Częstotliwość przełączania elektrycznego maks. 500 Hz
Klasa bezpieczeństwa
EN IEC 61140 III
Spadek napięcia Ud
maks. prąd stały 2,5 V
Cykl pracy Tona
T (WYSOKI): T (NISKI) przy pulsowaniu czujnika 4:1
Czas trwania impulsu testowego
T (LOW) przy pulsowaniu czujnika 0,1...20 ms
Ochrona przed odwrotną polaryzacją tak
Karta katalogowa wyłącznika SN02X12-732L-MC2432 :
https://www.euchner.de/en-us/products/position-switches-multiple-limit-switches/multiple-limit-switch-sn/sn02x12-732l-mc2432/
