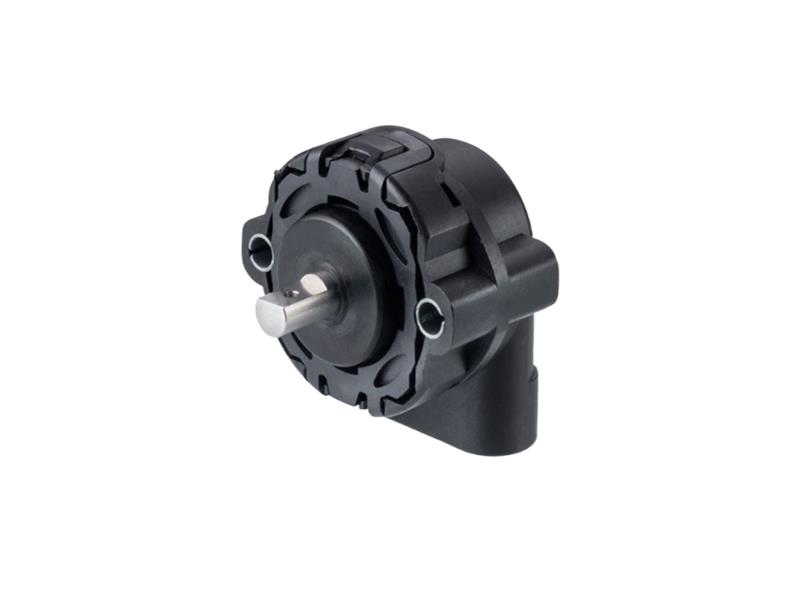

WM-H10 - bezkontaktowy, czujnik położenia obrotowego

Obrotowy czujnik położenia napędzany wałem, to półprzewodnikowy czujnik z efektem Halla w kompaktowej obudowie ze zintegrowanym złączem. Posiada dwa niezależne obwody pomiarowe, każdy z własnym podłączeniem zasilania, umożliwiają wykorzystanie algorytmów porównujących sygnały w celu sprawdzenia błędów. Wykorzystując pierwszy sygnał wyjściowy jako źródło detekcji ruchu obrotowego i drugi sygnał do celów diagnostycznych, porównując dane pozycyjne z obu wyjść, można określić prawdziwość sygnału, co oznacza, że ​​można z łatwością obsługiwać wysokowydajne aplikacje. Połączenie odbywa się za pośrednictwem standardu branżowego, serii Packard Electric „Metri-Pack" 150 złączy, które zapewniają wysoką niezawodność.

Zakres pomiarowy: 15-360° w odstępach co 1°
Napięcie zasilania: 5Vdc ± 0.5Vdc
Napięcie wyjściowe: 10-90% ±2%
Zakres monotoniczny: 5%/0.25V do 95%/4.75V nominalny
Temperatura pracy: -40°C do +85°C (SAE J1455)
Liniowość: ±2%
Uszczelnienie: IP68 lub IP69K

Specyfikacja może się różnić w zależności od konfiguracji czujnika.
