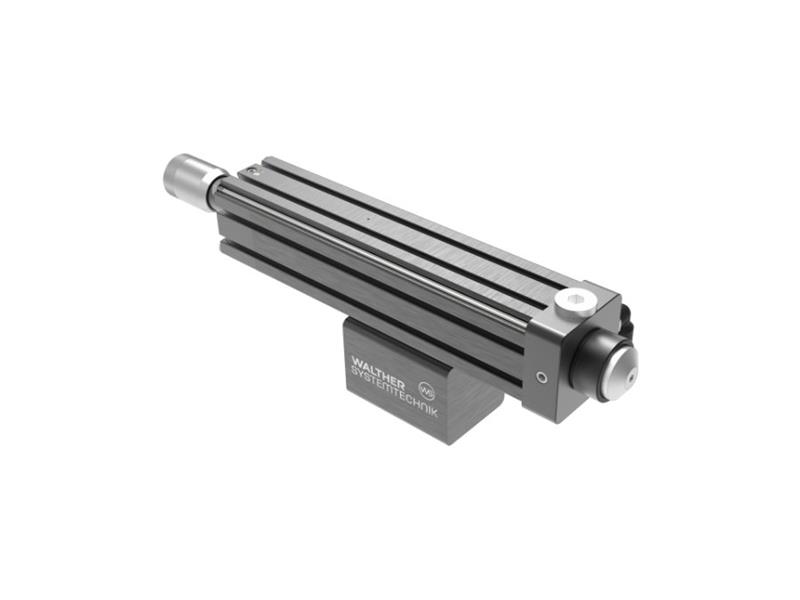

Wolumetryczny zawór natryskowy Walther WSDV, dawka 0,01–6 ml

Dawkę wyznacza objętość komory tłokowej: trzy wielkości komory, medium do 200 bar, sygnały Ready i Dosed do PLC

Numer katalogowy:: WSDV VAR 020, WSDV VAR 200, WSDV VAR 600

WSDV łączy dozowanie objętościowe z natryskiem: odmierza dawkę smaru lub oleju w komorze tłokowej, a następnie nanosi ją bezkontaktowo strumieniem powietrza atomizującego. Wielkość dawki wyznacza nastawiona objętość komory (śruba kalibracyjna), a nie czas otwarcia zaworu.

VAR 020: 0,01–0,2 ml, masa ok. 182 g;
VAR 200: 0,1–2,0 ml, masa ok. 868 g;
VAR 600: 1,0–6,0 ml, masa ok. 891 g.

ciśnienie medium do 200 bar; temperatura pracy 0–80 °C; przyłącza G 1/8" lub G 1/4";
tłok sterowany zewnętrznym zaworem 5/2 (5–8 bar), powietrze atomizujące osobnym zaworem 3/2 – opóźnienia pre-air i post-air ustawia się w sterowniku;
czujniki położenia tłoka podają do PLC sygnały Ready (komora napełniona) i Dosed (dawka wypchnięta);
na końcu cyklu tłok cofa resztkę medium z dyszy (suck-back);
opcje: dysze Ø 0,3–2,5 mm z nasadkami płaskimi i punktowymi, kołnierz grzewczy, przyłącze czujnika ciśnienia.

Specyfikacja i dobór wielkości komory: wolumetryczny zawór natryskowy WSDV
